کلمپ میانی یکی از مهم‌ترین قطعات در اجرای سیستم‌های نصب پنل خورشیدی، سازه‌های آلومینیومی و برخی اتصالات مهندسی است. هرچند این قطعه در ظاهر ساده به نظر می‌رسد، اما نصب نادرست آن می‌تواند استحکام کل سازه را تحت تأثیر قرار دهد. بسیاری از حوادث ناشی از جدا شدن پنل‌ها، تغییر شکل ریل‌ها، شل شدن اتصالات و حتی سقوط تجهیزات، ریشه در اشتباهات کوچک هنگام نصب کلمپ میانی دارند.

بی‌توجهی به دستورالعمل‌های نصب، استفاده از گشتاور نامناسب، انتخاب قطعات غیراستاندارد یا عدم رعایت فاصله‌های طراحی، علاوه بر افزایش هزینه‌های تعمیر و نگهداری، ممکن است ایمنی افراد حاضر در محل را نیز به خطر بیندازد. شناخت خطاهای رایج و رعایت اصول اجرایی، مهم‌ترین راهکار برای جلوگیری از خسارت‌های مالی و جانی است.

مهم‌ترین اشتباهات در نصب کلمپ میانی شامل انتخاب کلمپ نامناسب، سفت کردن بیش از حد یا کمتر از مقدار استاندارد، نصب نادرست روی ریل، استفاده از قطعات غیراستاندارد، رعایت نکردن فاصله پنل‌ها و بی‌توجهی به دستورالعمل سازنده است. اجرای صحیح این موارد، استحکام سازه و ایمنی سیستم را به‌طور قابل توجهی افزایش می‌دهد.

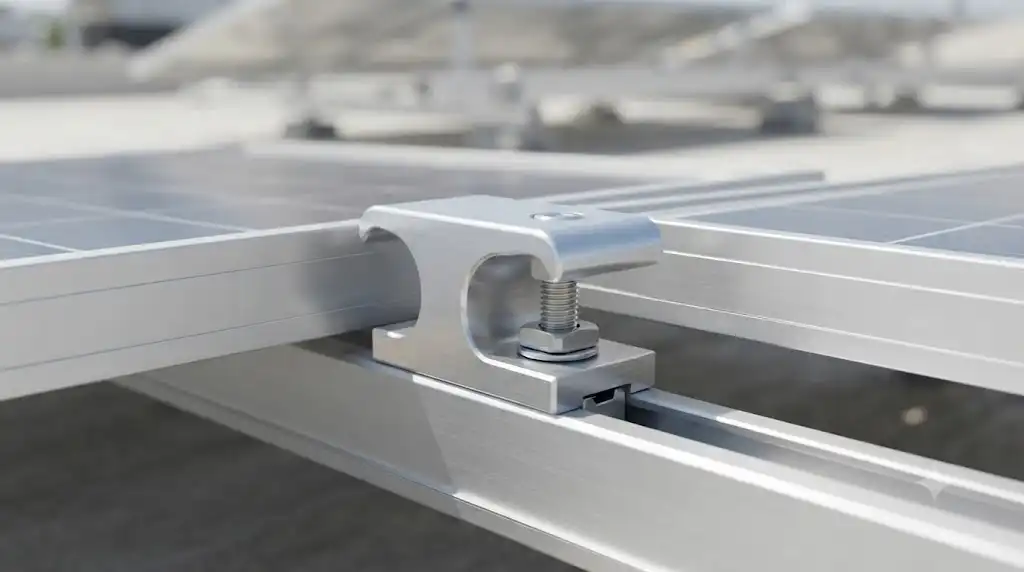

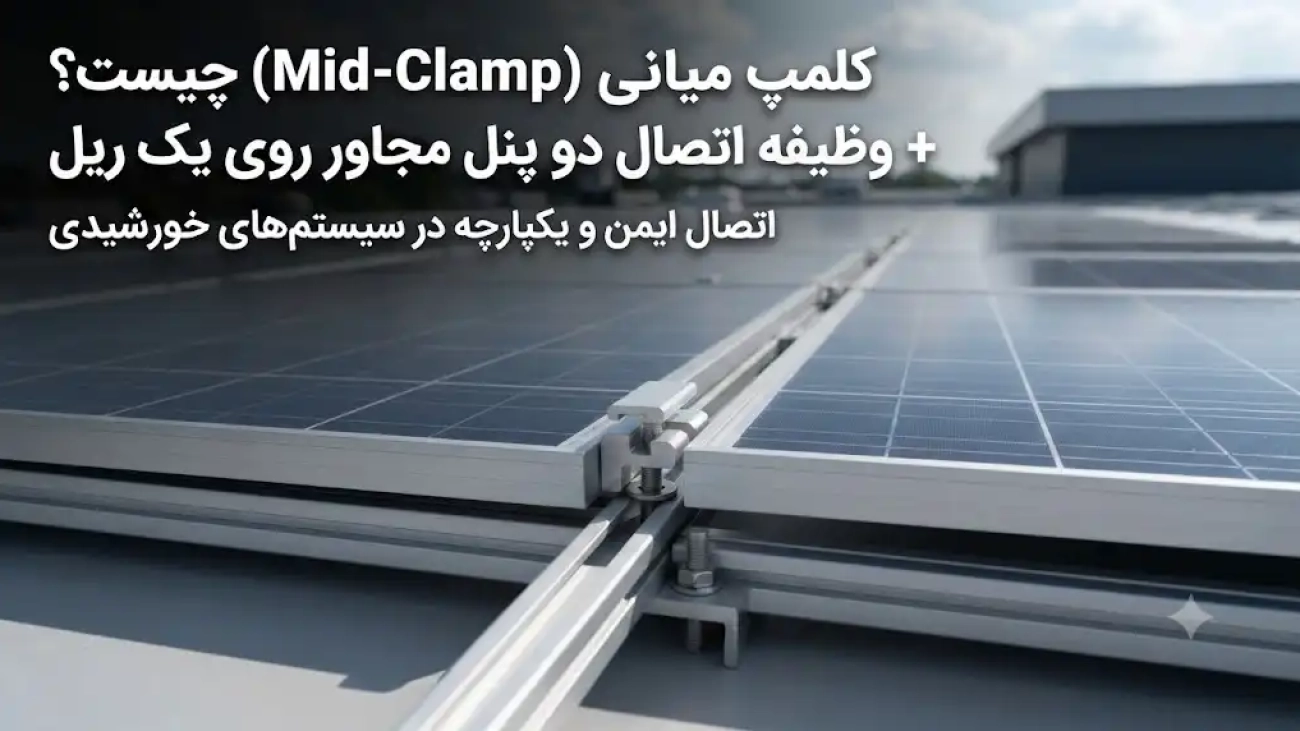

کلمپ میانی چیست و چه وظیفه‌ای دارد؟

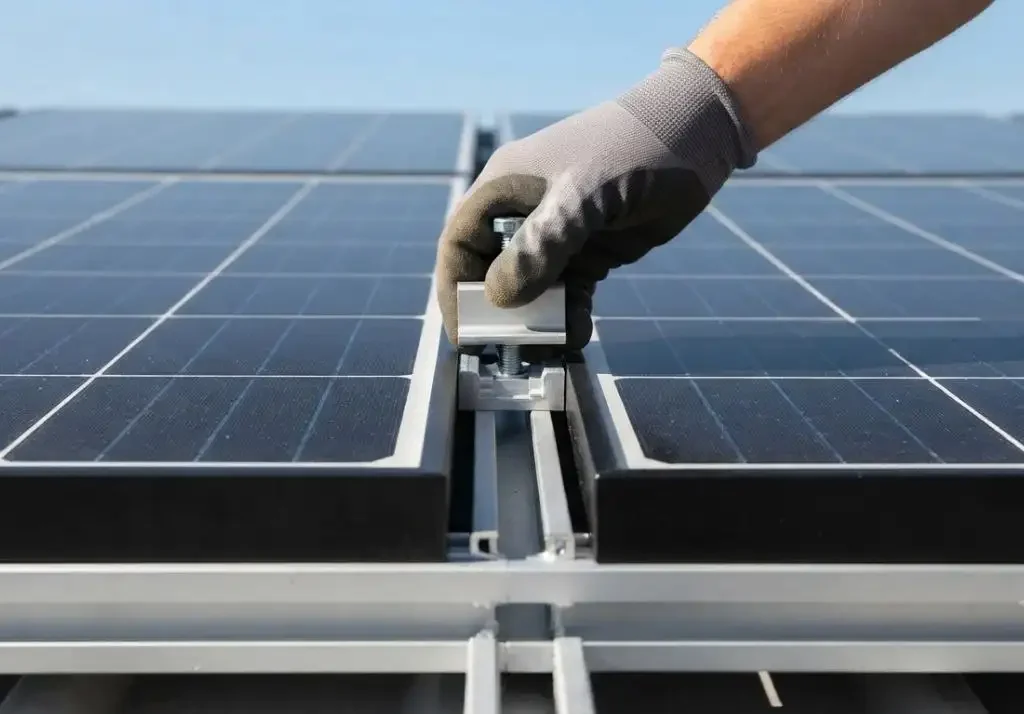

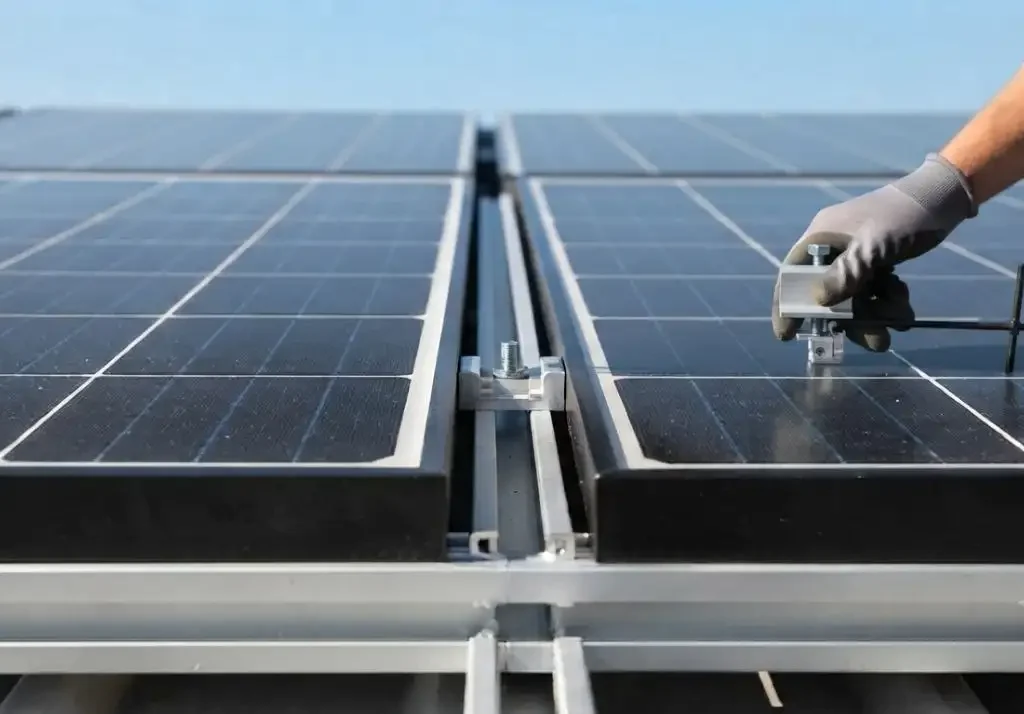

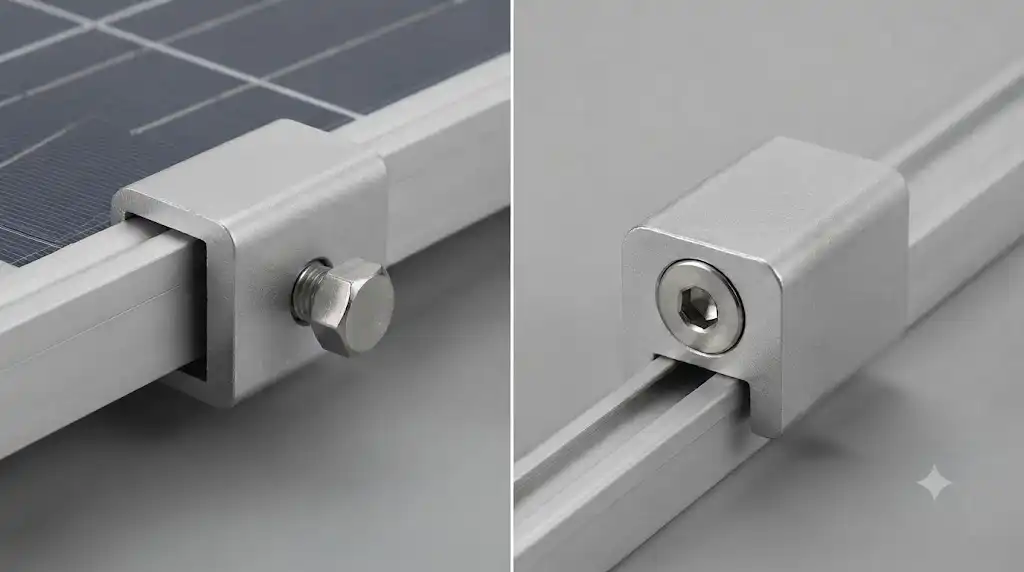

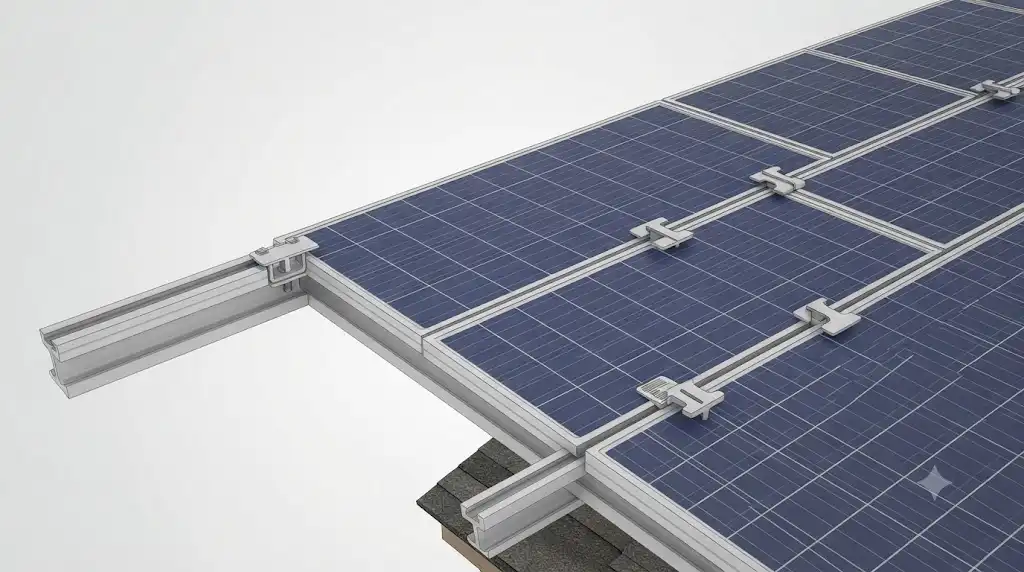

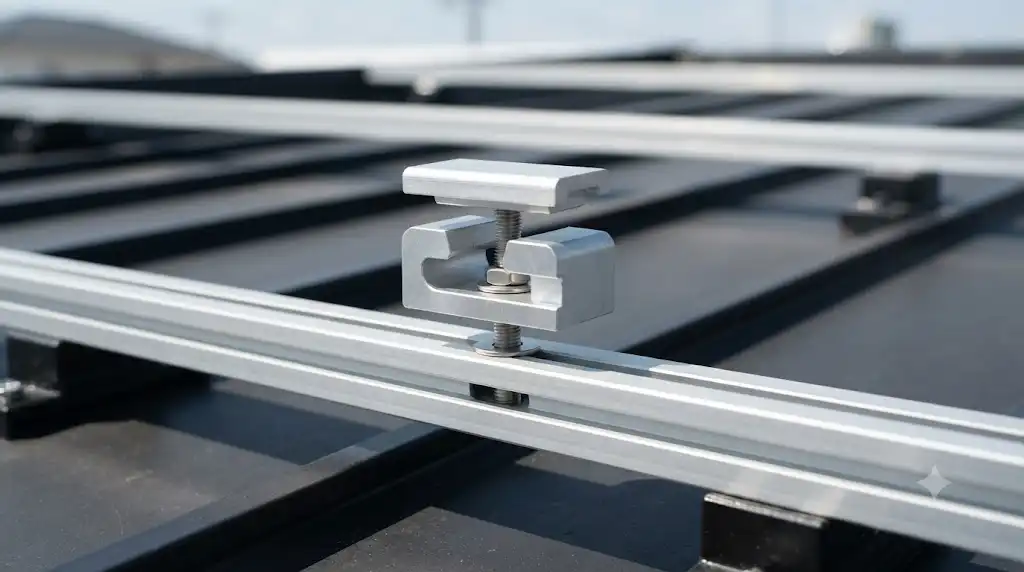

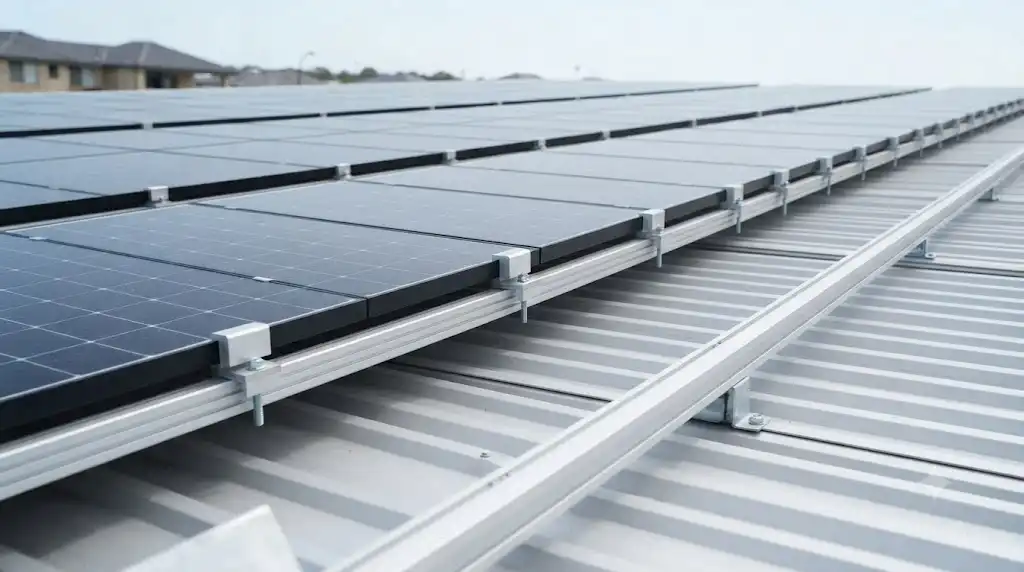

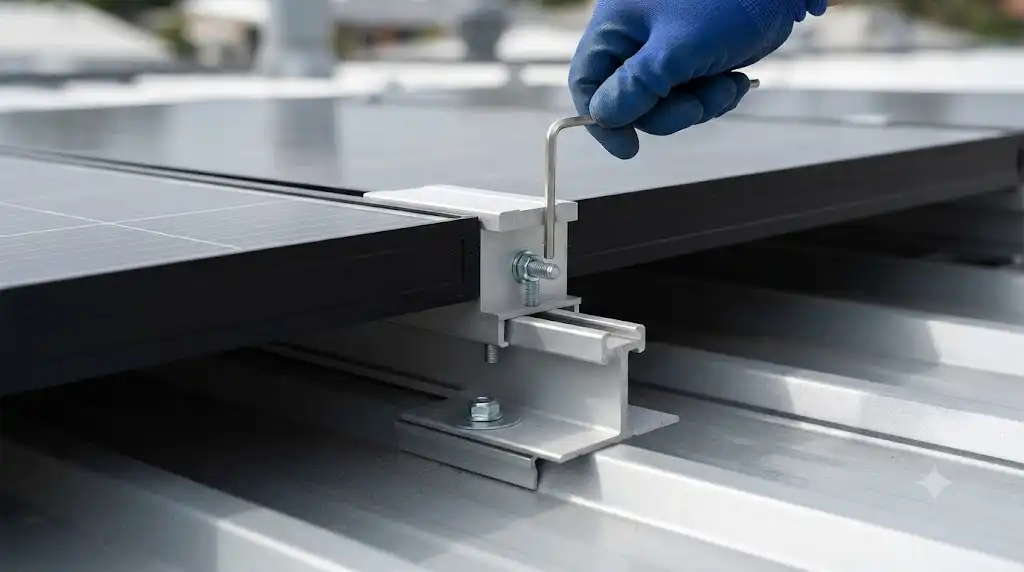

کلمپ میانی یا Mid Clamp قطعه‌ای است که برای اتصال دو پنل خورشیدی مجاور روی ریل نصب استفاده می‌شود. این قطعه با ایجاد فشار یکنواخت، پنل‌ها را در محل خود ثابت نگه می‌دارد و از جابه‌جایی آن‌ها در برابر باد، ارتعاش و بارهای محیطی جلوگیری می‌کند.

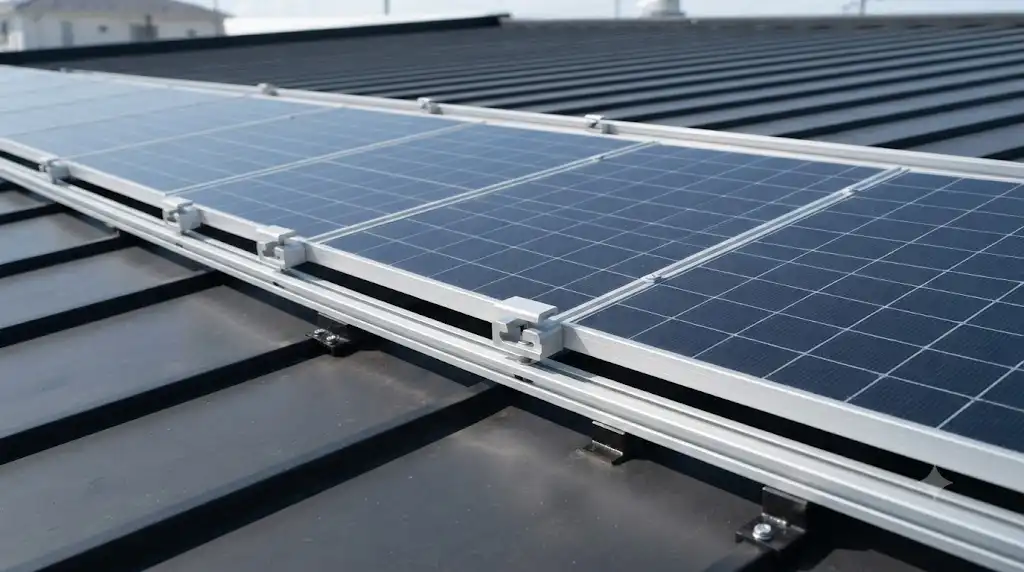

علاوه بر سیستم‌های خورشیدی، برخی سازه‌های آلومینیومی نیز از کلمپ‌های مشابه برای تثبیت قطعات استفاده می‌کنند. عملکرد صحیح این قطعه وابسته به نصب اصولی و رعایت مشخصات فنی است.

اهمیت نصب صحیح کلمپ میانی

کلمپ میانی بخشی از مسیر انتقال نیرو در سازه محسوب می‌شود. اگر این قطعه به‌درستی نصب نشود، بارها به‌صورت نامتعادل توزیع شده و تنش‌های اضافی به پنل، ریل یا اتصالات وارد می‌شود.

پیامدهای این وضعیت می‌تواند شامل موارد زیر باشد:

• کاهش استحکام سازه
• شل شدن اتصالات
• تغییر شکل ریل
• آسیب به قاب پنل
• کاهش عمر سیستم
• افزایش هزینه تعمیرات
• خطر سقوط تجهیزات

۱. انتخاب کلمپ نامناسب

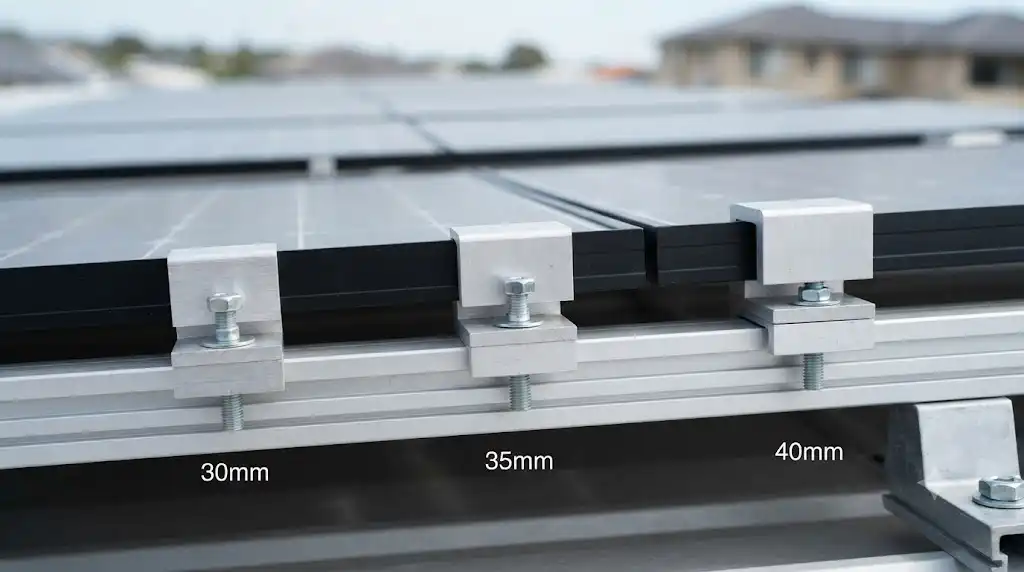

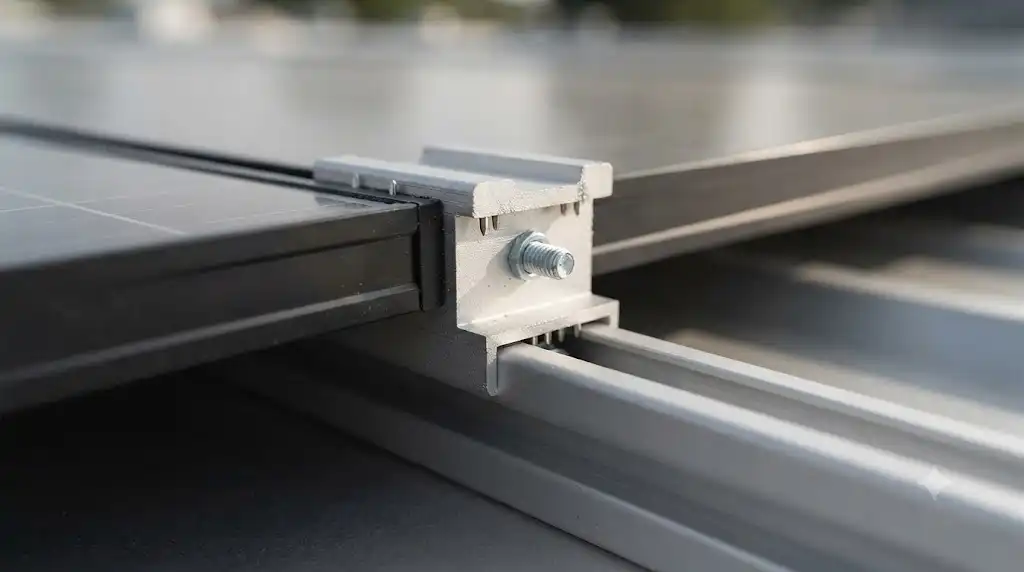

یکی از رایج‌ترین اشتباهات، استفاده از کلمپی است که با ضخامت قاب پنل سازگار نیست.

اگر ارتفاع کلمپ با ضخامت فریم مطابقت نداشته باشد، فشار به‌صورت یکنواخت توزیع نمی‌شود و احتمال آسیب به پنل افزایش می‌یابد.

۲. استفاده از قطعات غیراستاندارد

برخی افراد برای کاهش هزینه‌ها از کلمپ‌های بی‌کیفیت یا پیچ و مهره‌های نامرغوب استفاده می‌کنند.

این قطعات معمولاً مقاومت کافی در برابر خوردگی، بار باد و تغییرات دمایی ندارند و ممکن است در مدت کوتاهی عملکرد خود را از دست بدهند.

۳. سفت کردن بیش از حد پیچ‌ها

اعمال گشتاور بیش از مقدار توصیه‌شده می‌تواند باعث تغییر شکل قاب پنل، آسیب به رزوه‌ها یا کاهش استحکام اتصال شود.

تولیدکنندگان معمولاً مقدار مشخصی از گشتاور را برای نصب کلمپ تعیین می‌کنند که باید با آچار ترک‌متر رعایت شود.

۴. سفت نکردن کافی پیچ‌ها

در نقطه مقابل، شل بودن پیچ‌ها نیز یکی از عوامل اصلی جابه‌جایی پنل‌ها در برابر باد و ارتعاش است.

اتصالاتی که به اندازه کافی محکم نشده باشند، به مرور زمان دچار لقی شده و احتمال جدا شدن تجهیزات را افزایش می‌دهند.

۵. رعایت نکردن فاصله استاندارد بین پنل‌ها

کلمپ میانی برای ایجاد فاصله مشخص میان دو پنل طراحی شده است.

اگر فاصله کمتر یا بیشتر از مقدار توصیه‌شده باشد، انبساط حرارتی، تخلیه آب باران و تهویه مناسب با مشکل مواجه خواهد شد.

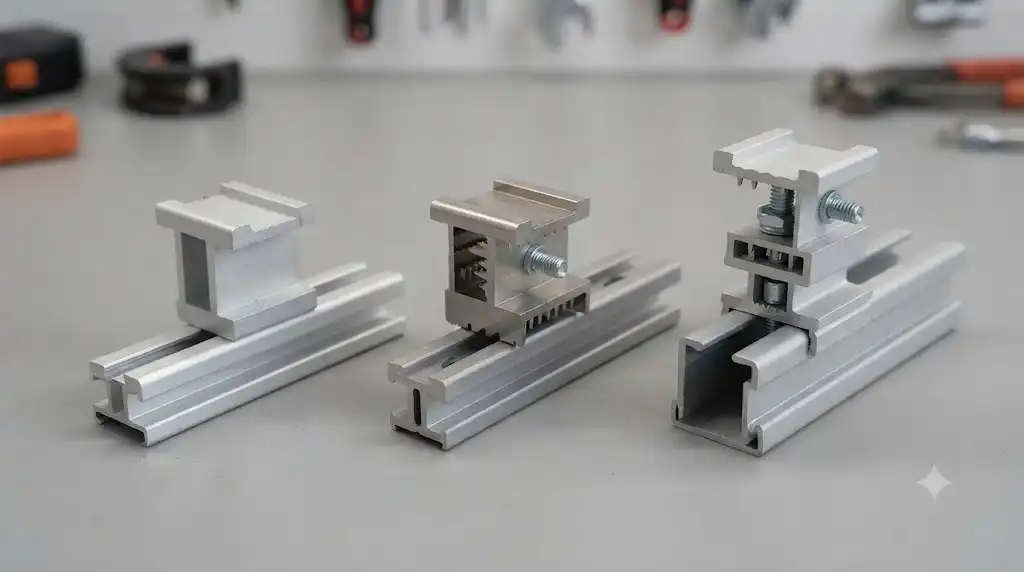

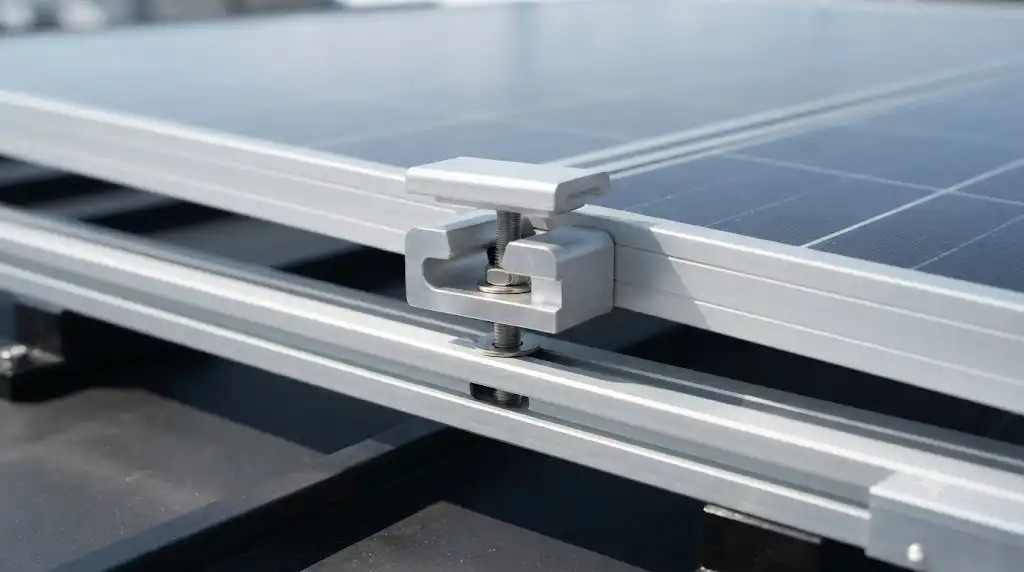

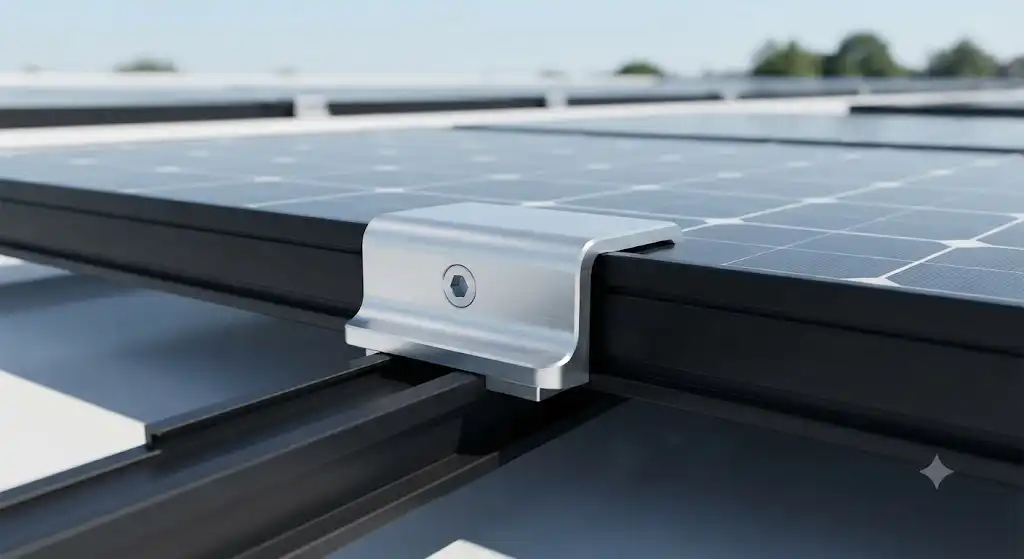

۶. نصب نادرست روی ریل

قرارگیری اشتباه کلمپ روی ریل باعث توزیع نامناسب نیرو می‌شود.

همچنین ممکن است اتصال کامل میان پیچ، مهره و پروفیل ایجاد نشود و ظرفیت باربری کاهش یابد.

۷. بی‌توجهی به جهت نصب

برخی مدل‌های کلمپ دارای جهت نصب مشخص هستند.

قرار دادن قطعه در وضعیت معکوس، عملکرد آن را مختل کرده و ایمنی سازه را کاهش می‌دهد.

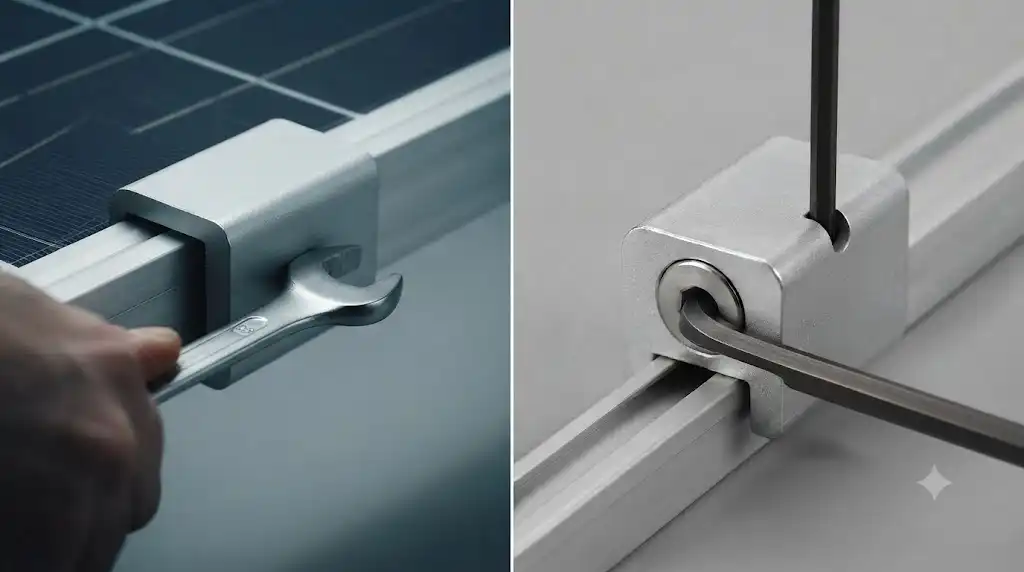

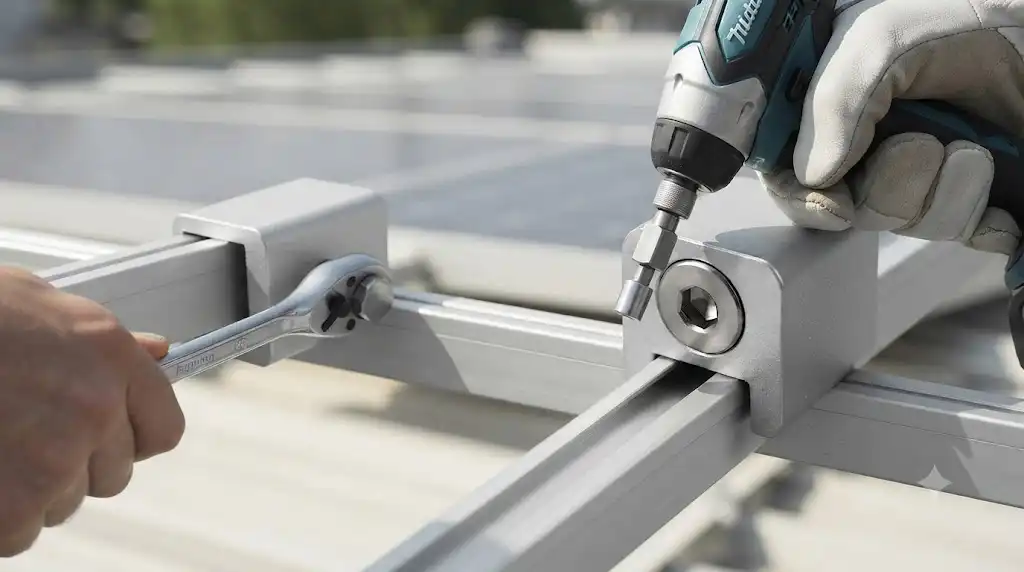

۸. استفاده از ابزار نامناسب

بستن پیچ‌ها با ابزار غیراستاندارد یا بدون کنترل گشتاور، احتمال آسیب به قطعات و کاهش کیفیت نصب را افزایش می‌دهد.

استفاده از ابزار کالیبره‌شده یکی از الزامات اجرای حرفه‌ای است.

۹. نادیده گرفتن شرایط محیطی

باد شدید، مناطق ساحلی، رطوبت بالا و تغییرات دمایی، شرایط ویژه‌ای را برای انتخاب کلمپ و اتصالات ایجاد می‌کنند.

در چنین محیط‌هایی باید از قطعات مقاوم در برابر خوردگی و بارهای محیطی استفاده شود.

۱۰. بی‌توجهی به دستورالعمل سازنده

هر سیستم نصب دارای مشخصات و الزامات خاص خود است.

استفاده از روش‌های تجربی به جای پیروی از دستورالعمل تولیدکننده، احتمال بروز خطا و کاهش ایمنی را افزایش می‌دهد.

استانداردهای مرتبط با نصب کلمپ میانی

اجرای صحیح کلمپ میانی باید مطابق دستورالعمل سازنده و استانداردهای مرتبط با سازه‌های خورشیدی و اتصالات مکانیکی انجام شود.

از مهم‌ترین موارد می‌توان به رعایت گشتاور نصب، استفاده از پیچ و مهره‌های مقاوم، انتخاب جنس مناسب، مقاومت در برابر خوردگی و طراحی بر اساس بار باد و برف اشاره کرد.

راهکارهای کاربردی برای نصب صحیح

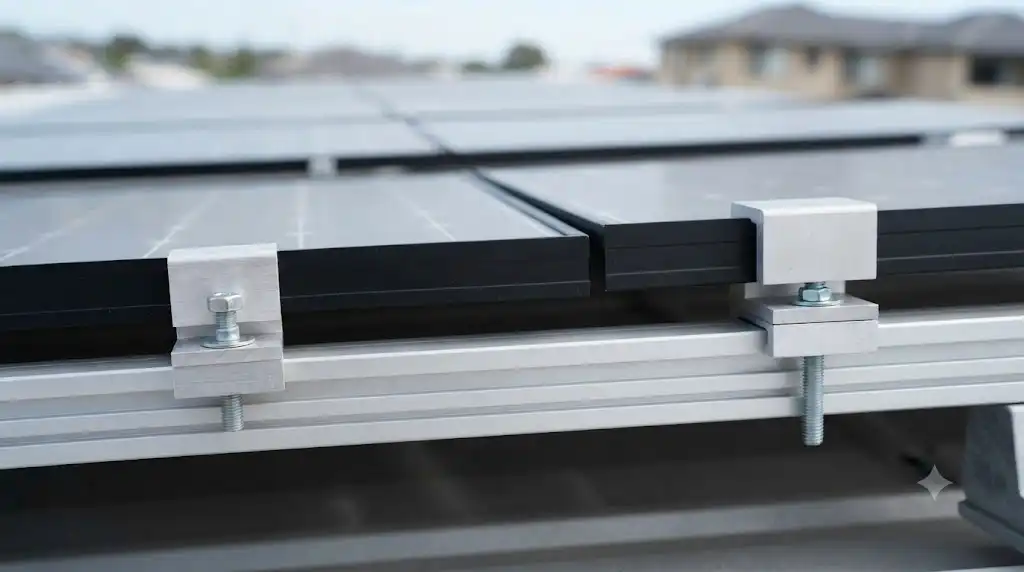

۱. انتخاب کلمپ متناسب با پنل

ابعاد کلمپ باید با ضخامت قاب پنل کاملاً سازگار باشد.

۲. استفاده از ابزار دقیق

به‌کارگیری آچار ترک‌متر، دقت نصب را افزایش داده و از سفت شدن بیش از حد یا کمتر از حد استاندارد جلوگیری می‌کند.

۳. استفاده از قطعات استاندارد

پیچ، مهره، واشر و کلمپ باید از مواد مقاوم و دارای کیفیت مناسب انتخاب شوند.

۴. کنترل نهایی اتصالات

پس از پایان نصب، تمام اتصالات باید بازبینی و در صورت نیاز مجدداً تنظیم شوند.

۵. بازرسی دوره‌ای

بازدید منظم از سیستم، به‌ویژه پس از بادهای شدید یا تغییرات آب‌وهوایی، نقش مهمی در حفظ ایمنی سازه دارد.

سناریوی اجرایی

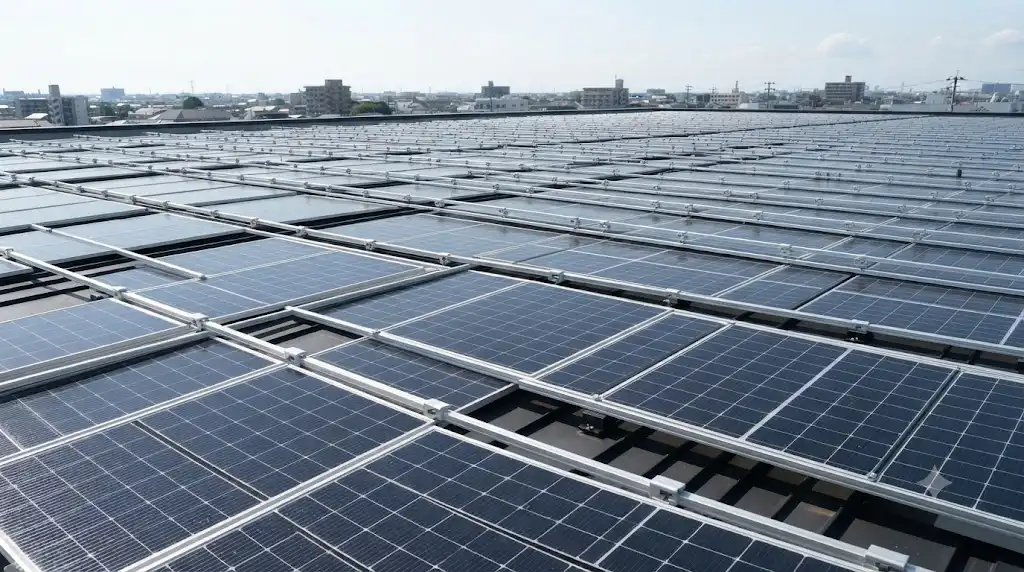

در یک پروژه نصب نیروگاه خورشیدی روی سقف یک واحد صنعتی، بخشی از پنل‌ها پس از چند ماه دچار جابه‌جایی شدند. بررسی‌ها نشان داد پیچ‌های کلمپ میانی بدون استفاده از آچار ترک‌متر بسته شده و تعدادی از آن‌ها نیز گشتاور کافی نداشتند. همچنین فاصله بین برخی پنل‌ها کمتر از مقدار توصیه‌شده بود.

پس از بازبینی کامل، تمام کلمپ‌ها با ابزار استاندارد مجدداً نصب شدند، فاصله پنل‌ها اصلاح شد و قطعات معیوب تعویض شدند. نتیجه این اقدامات، افزایش استحکام سازه و حذف مشکلات ناشی از لرزش و جابه‌جایی پنل‌ها در دوره‌های بعدی بهره‌برداری بود.

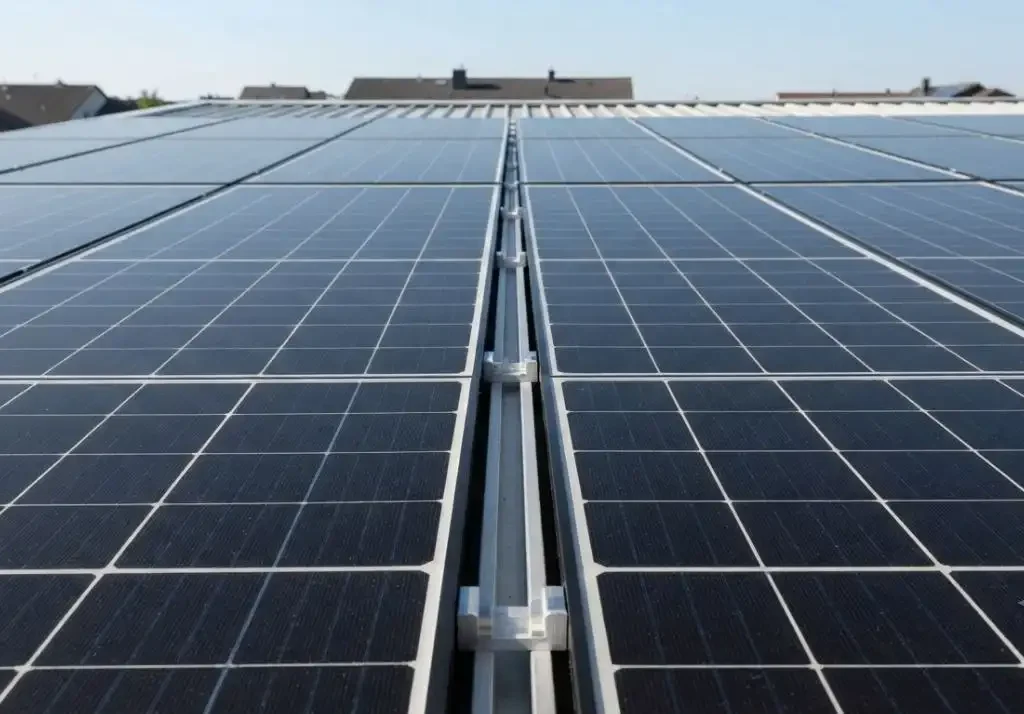

مزایای نصب اصولی کلمپ میانی

اجرای صحیح کلمپ میانی مزایای متعددی به همراه دارد:

• افزایش ایمنی سازه
• جلوگیری از جابه‌جایی پنل‌ها
• توزیع یکنواخت بار
• کاهش احتمال آسیب به قاب پنل
• افزایش عمر سیستم
• کاهش هزینه تعمیرات
• مقاومت بیشتر در برابر باد و ارتعاش
• حفظ عملکرد صحیح سازه در بلندمدت

جمع‌بندی

کلمپ میانی یکی از اجزای کلیدی سیستم‌های نصب پنل خورشیدی و سازه‌های آلومینیومی است که نقش مهمی در حفظ استحکام و ایمنی مجموعه دارد. انتخاب صحیح قطعه، رعایت گشتاور استاندارد، نصب اصولی روی ریل، استفاده از تجهیزات باکیفیت و پیروی از دستورالعمل‌های سازنده، مهم‌ترین عوامل جلوگیری از بروز خسارت‌های مالی و جانی هستند. بازرسی دوره‌ای و اصلاح به‌موقع اتصالات نیز می‌تواند از وقوع بسیاری از مشکلات و هزینه‌های سنگین آینده جلوگیری کند.

سوالات متداول

کلمپ میانی چه وظیفه‌ای دارد؟

این قطعه دو پنل مجاور را روی ریل به‌صورت ایمن ثابت کرده و از جابه‌جایی آن‌ها جلوگیری می‌کند.

مهم‌ترین اشتباه در نصب کلمپ میانی چیست؟

انتخاب کلمپ نامناسب و رعایت نکردن گشتاور استاندارد از رایج‌ترین خطاها هستند.

آیا استفاده از آچار ترک‌متر ضروری است؟

بله. این ابزار باعث می‌شود پیچ‌ها با مقدار گشتاور توصیه‌شده بسته شوند و از آسیب به قطعات جلوگیری شود.

چرا فاصله بین پنل‌ها اهمیت دارد؟

فاصله مناسب برای انبساط حرارتی، تهویه، تخلیه آب و عملکرد صحیح کلمپ ضروری است.

آیا می‌توان از هر پیچ و مهره‌ای برای نصب استفاده کرد؟

خیر. تنها قطعات استاندارد و مقاوم در برابر خوردگی و بارهای محیطی باید استفاده شوند.

هر چند وقت یک‌بار باید اتصالات بررسی شوند؟

بازرسی دوره‌ای، به‌ویژه پس از شرایط جوی شدید یا در برنامه‌های نگهداری منظم، توصیه می‌شود.

آیا نصب اشتباه کلمپ می‌تواند خطر جانی ایجاد کند؟

در صورت کاهش استحکام سازه و جدا شدن پنل‌ها یا قطعات، احتمال بروز خسارت‌های مالی و جانی وجود دارد؛ به همین دلیل رعایت اصول نصب اهمیت بالایی دارد.

با افزایش استفاده از نیروگاه‌های خورشیدی، کیفیت نصب تجهیزات نگهدارنده پنل‌ها به یکی از عوامل اصلی در افزایش راندمان، ایمنی و طول عمر سیستم تبدیل شده است. هرچند انتخاب پنل، اینورتر و استراکچر اهمیت زیادی دارد، اما یک اشتباه کوچک در نصب کلمپ میانی می‌تواند باعث کاهش استحکام مکانیکی، ایجاد تنش روی فریم پنل، نفوذ آب، کاهش عملکرد و حتی آسیب دیدن ماژول‌ها در بلندمدت شود.

کلمپ میانی یکی از اجزای کلیدی سیستم نصب پنل خورشیدی است که وظیفه اتصال و تثبیت دو پنل مجاور را روی ریل‌های نصب بر عهده دارد. اجرای صحیح این قطعه علاوه بر حفظ فاصله استاندارد میان پنل‌ها، مقاومت سازه را در برابر باد، لرزش و بارهای محیطی افزایش می‌دهد. آشنایی با اصول نصب، گشتاور مناسب پیچ‌ها، محل قرارگیری کلمپ و استانداردهای فنی، از بروز بسیاری از مشکلات آینده جلوگیری می‌کند.

کلمپ میانی چیست و چه وظیفه‌ای در سیستم خورشیدی دارد؟

کلمپ میانی (Mid Clamp) قطعه‌ای آلومینیومی یا آلیاژی است که بین دو پنل خورشیدی قرار می‌گیرد و هر دو پنل را هم‌زمان روی ریل آلومینیومی محکم می‌کند. برخلاف کلمپ انتهایی که تنها یک پنل را نگه می‌دارد، کلمپ میانی نقش اتصال مشترک دو ماژول را بر عهده دارد.

این قطعه معمولاً از آلومینیوم آنودایزشده تولید می‌شود تا در برابر رطوبت، خوردگی، اشعه فرابنفش و تغییرات دمایی مقاومت بالایی داشته باشد. پیچ استیل ضدزنگ، مهره T و واشر فنری نیز اجزای اصلی مجموعه کلمپ میانی را تشکیل می‌دهند.

مزایای استفاده صحیح از کلمپ میانی عبارت‌اند از:

• افزایش استحکام سازه
• توزیع یکنواخت نیرو روی فریم پنل
• جلوگیری از حرکت پنل در اثر باد
• کاهش احتمال آسیب مکانیکی
• حفظ فاصله استاندارد میان پنل‌ها
• افزایش طول عمر سیستم نصب

اهمیت نصب صحیح کلمپ میانی

اگرچه این قطعه ابعاد کوچکی دارد، اما عملکرد آن مستقیماً بر ایمنی کل نیروگاه اثر می‌گذارد.

نصب غیراصولی ممکن است موجب موارد زیر شود:

• شکستگی فریم پنل
• ایجاد تنش مکانیکی
• کاهش مقاومت در برابر باد
• شل شدن پنل‌ها
• کاهش عمر مفید تجهیزات
• ابطال گارانتی برخی تولیدکنندگان پنل

به همین دلیل اغلب شرکت‌های معتبر تولیدکننده پنل خورشیدی محل دقیق نصب کلمپ‌ها را در دفترچه فنی محصول مشخص می‌کنند.

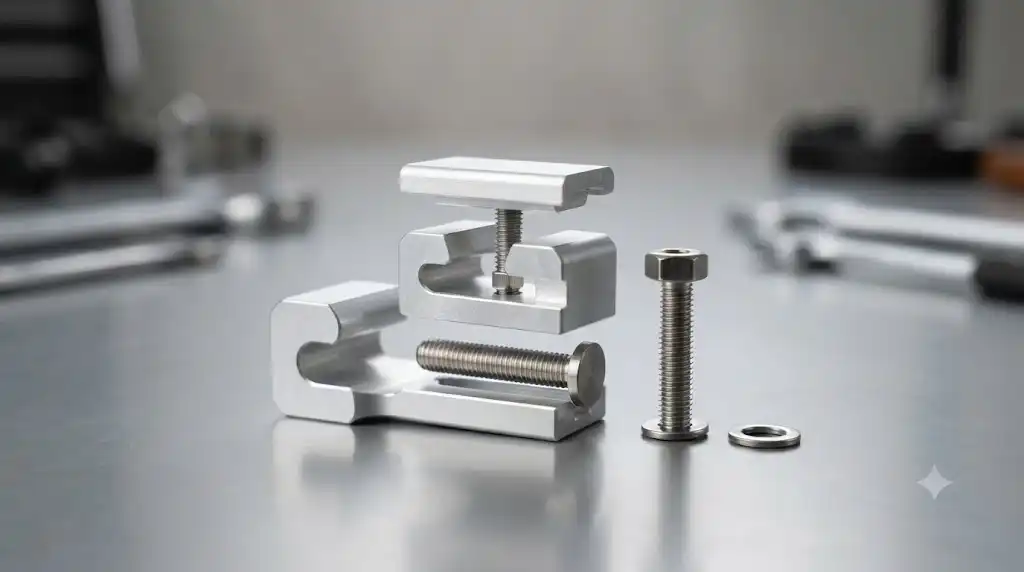

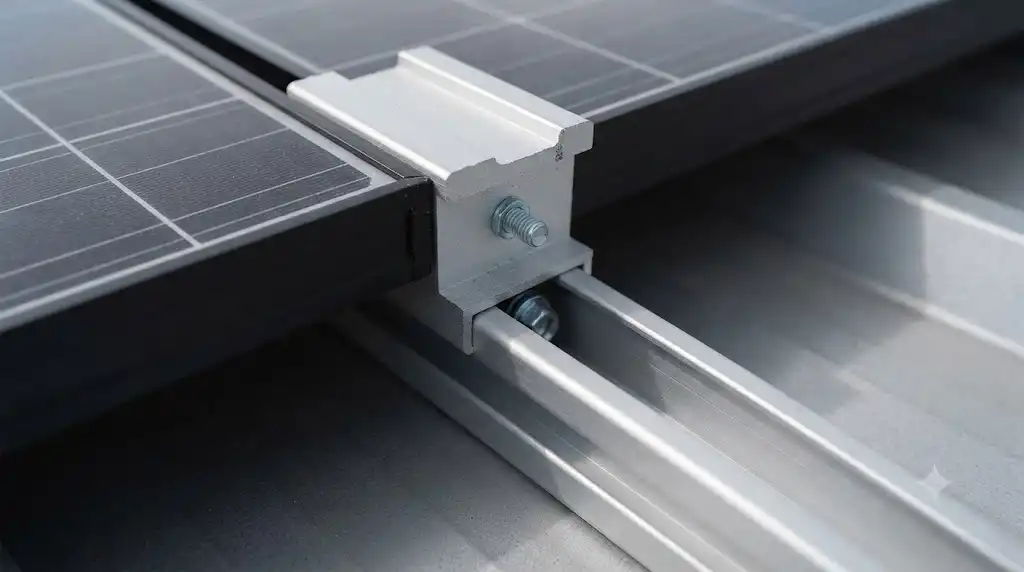

اجزای تشکیل‌دهنده کلمپ میانی

یک مجموعه استاندارد معمولاً شامل قطعات زیر است:

بدنه آلومینیومی

بدنه اصلی وظیفه اعمال فشار یکنواخت روی لبه فریم را بر عهده دارد.

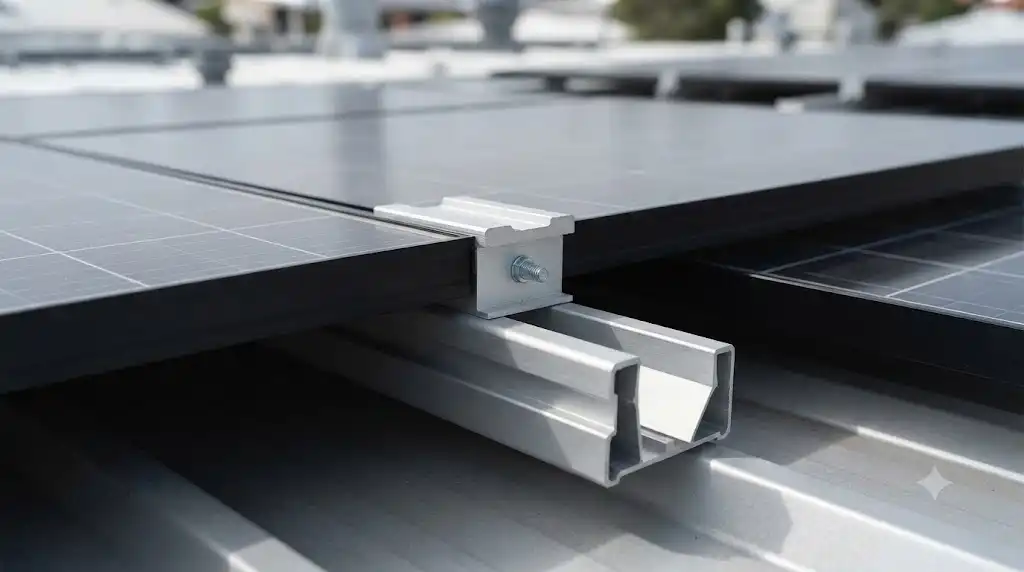

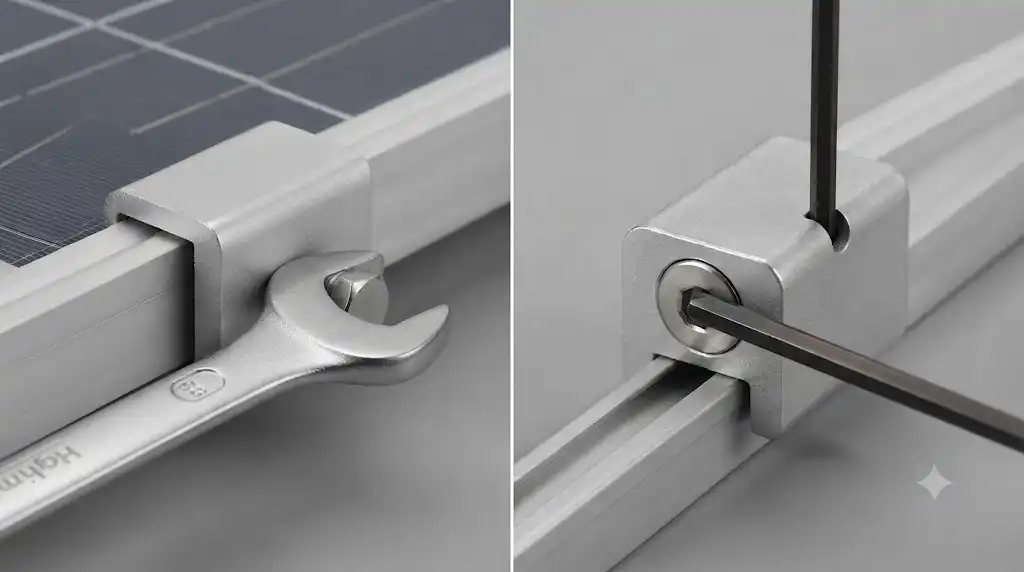

پیچ استیل

پیچ معمولاً از استیل ضدزنگ A2 یا A4 ساخته می‌شود تا در شرایط محیطی دچار زنگ‌زدگی نشود.

مهره T

این مهره داخل شیار ریل قرار گرفته و امکان اتصال ایمن را فراهم می‌کند.

واشر فنری

واشر از شل شدن اتصال در اثر لرزش جلوگیری می‌کند.

ابزارهای موردنیاز برای نصب

پیش از شروع نصب، تجهیزات زیر باید آماده باشند:

• آچار ترک متر
• آچار آلن
• پیچ‌گوشتی مناسب
• متر
• تراز
• دستکش ایمنی
• تجهیزات حفاظت فردی
• دفترچه نصب استراکچر

آموزش ویدیویی نصب کلمپ میانی

تماشای ویدیو پیش از اجرای پروژه باعث می‌شود ترتیب مراحل، نحوه قرارگیری قطعات و مقدار گشتاور پیچ‌ها به‌درستی درک شود. توصیه می‌شود ویدیو آموزشی مربوط به همان برند استراکچر یا سازنده پنل مشاهده شود؛ زیرا محل نصب و میزان گشتاور در محصولات مختلف ممکن است متفاوت باشد.

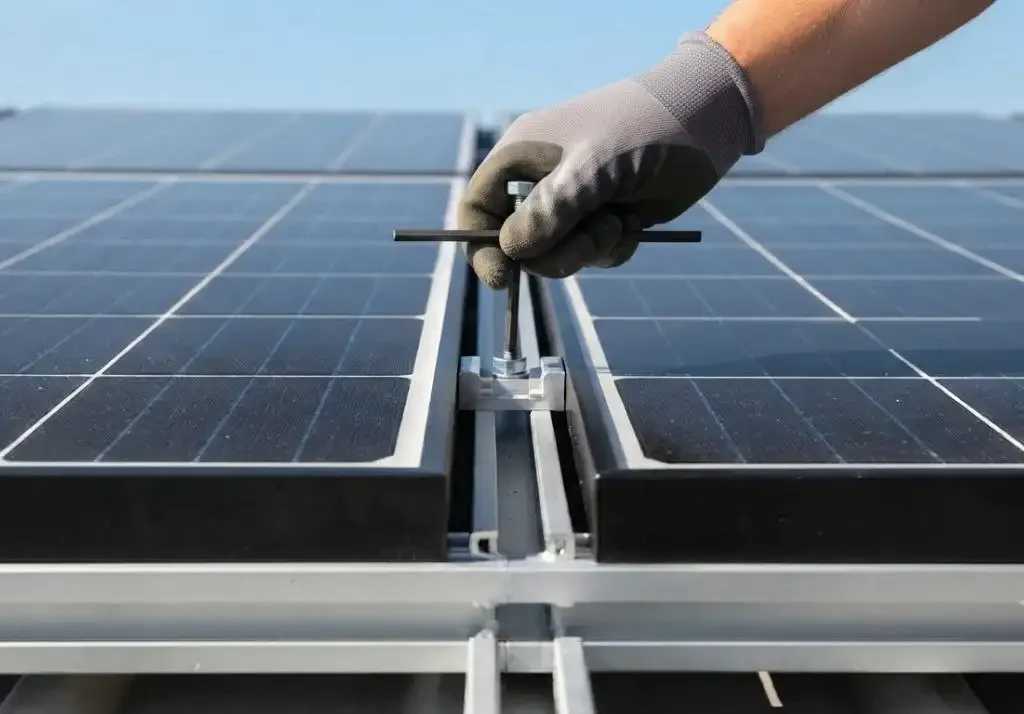

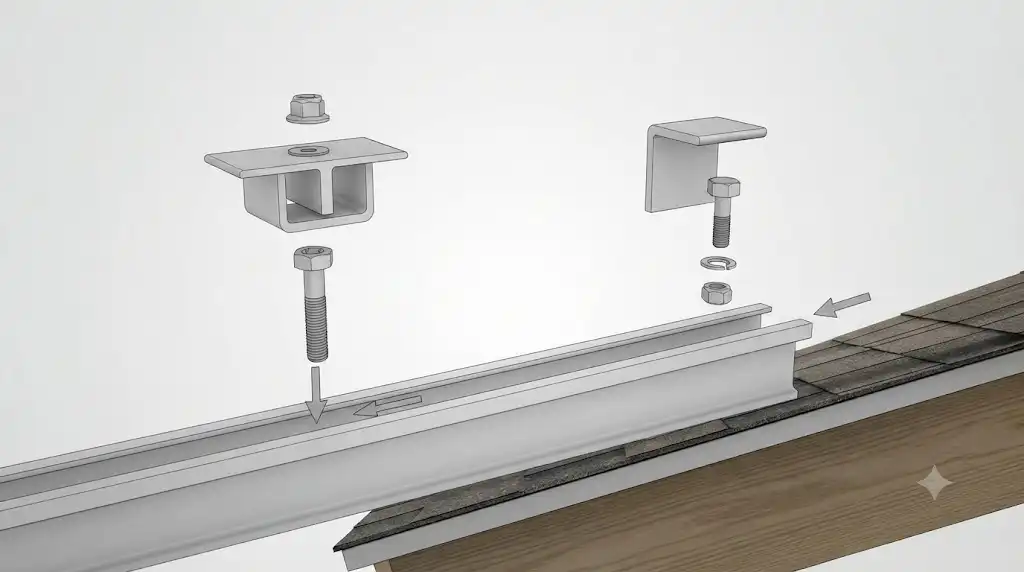

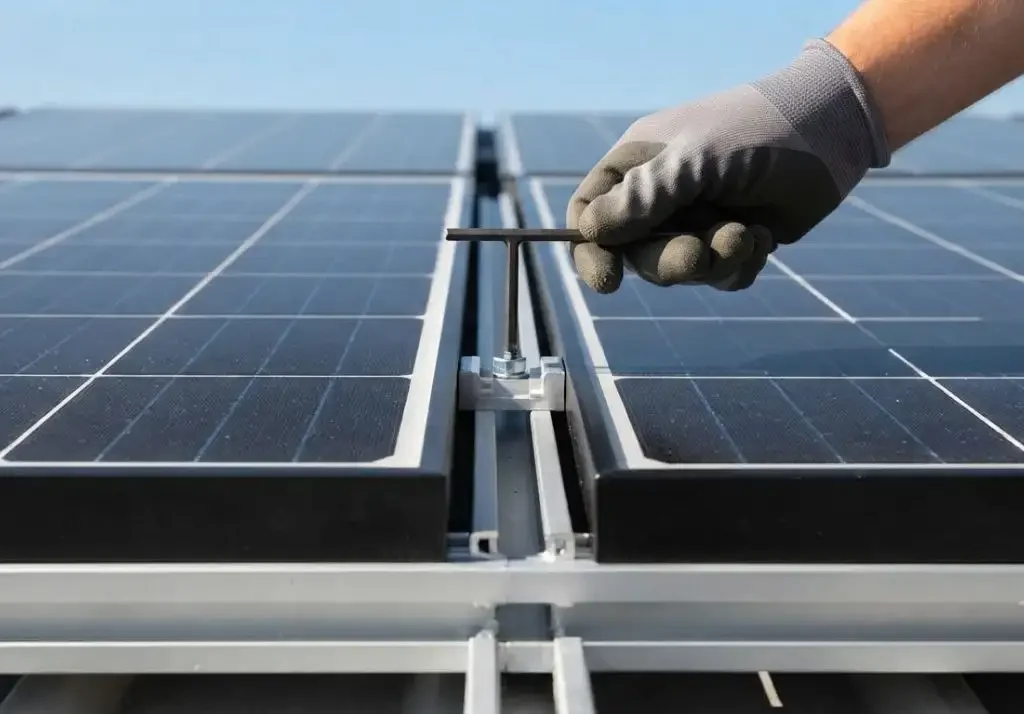

آموزش گام به گام نصب کلمپ میانی

مرحله اول؛ بررسی موقعیت ریل‌ها

ابتدا فاصله ریل‌ها مطابق دفترچه نصب پنل اندازه‌گیری شود.

هرگونه خطا در فاصله ریل‌ها می‌تواند فشار نامتقارن روی پنل ایجاد کند.

مرحله دوم؛ نصب پنل اول

ابتدا پنل اول توسط کلمپ انتهایی در جای خود ثابت می‌شود.

در این مرحله هنوز پیچ‌ها کاملاً سفت نمی‌شوند.

مرحله سوم؛ قرار دادن مهره داخل ریل

مهره T داخل شیار ریل قرار می‌گیرد.

سپس موقعیت آن تنظیم می‌شود تا با سوراخ کلمپ کاملاً منطبق باشد.

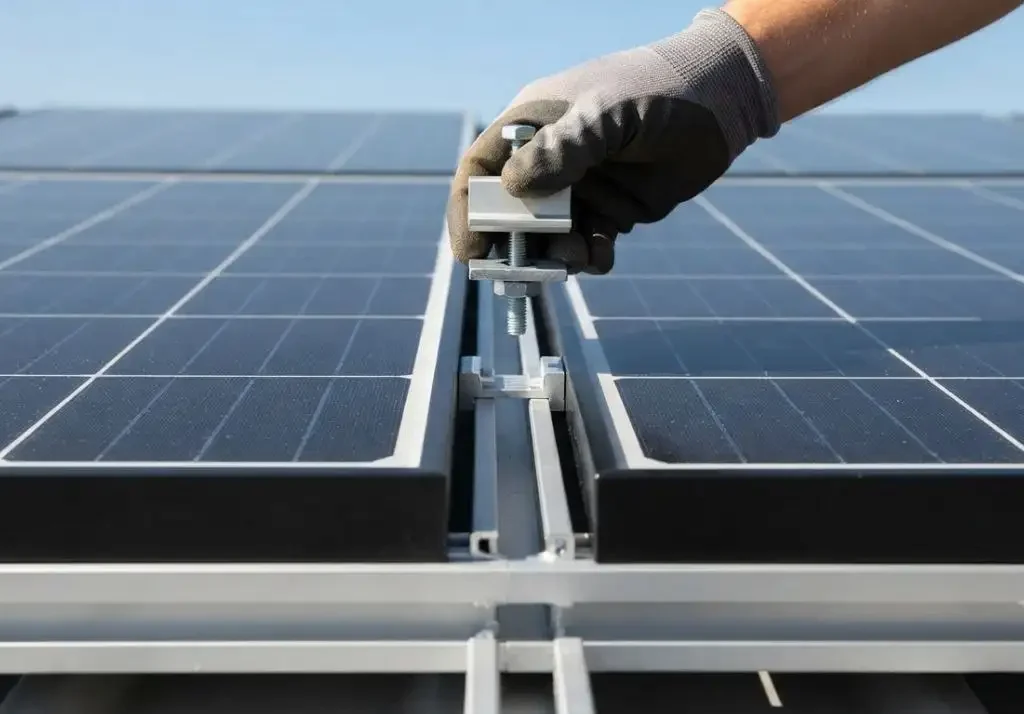

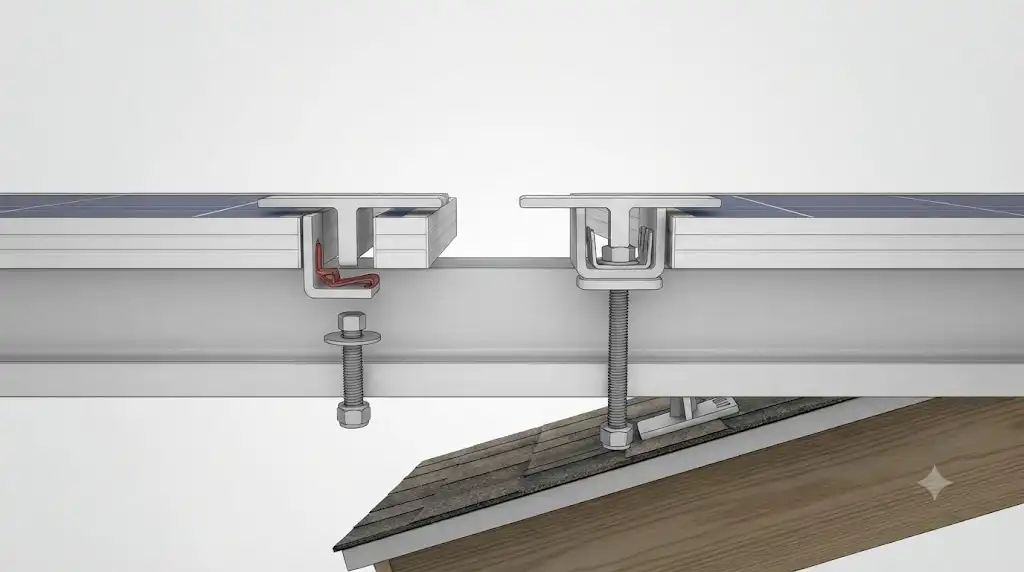

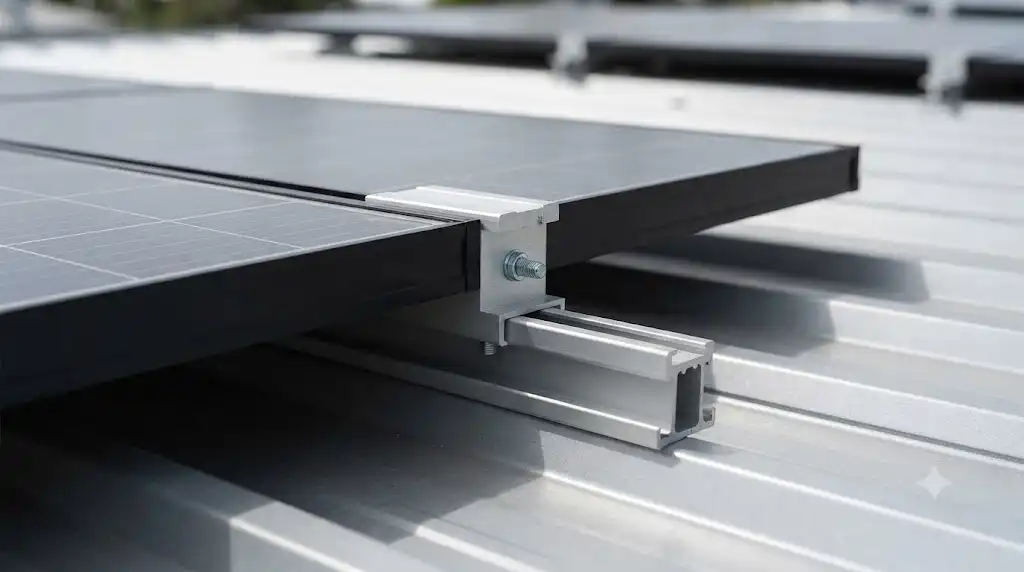

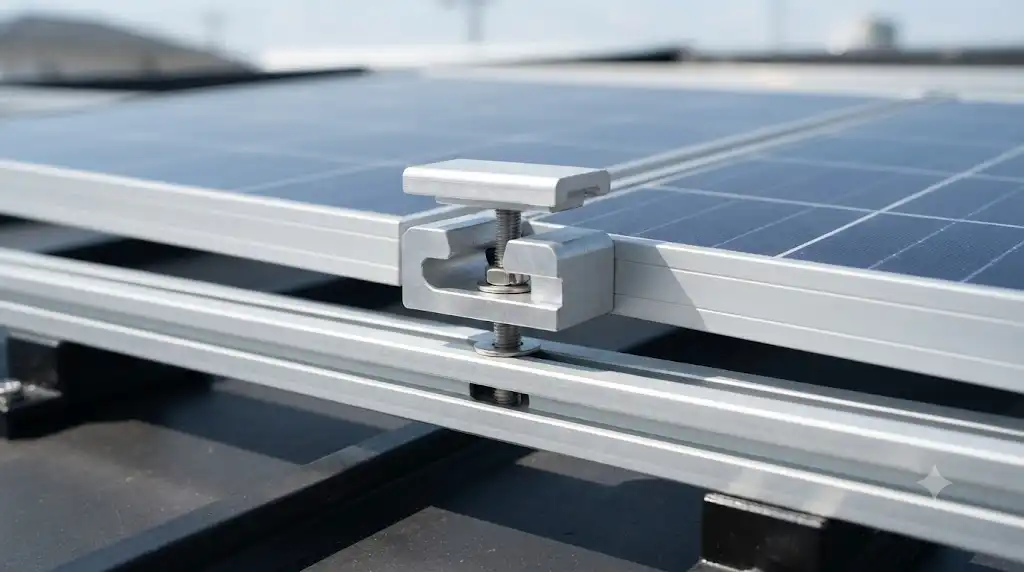

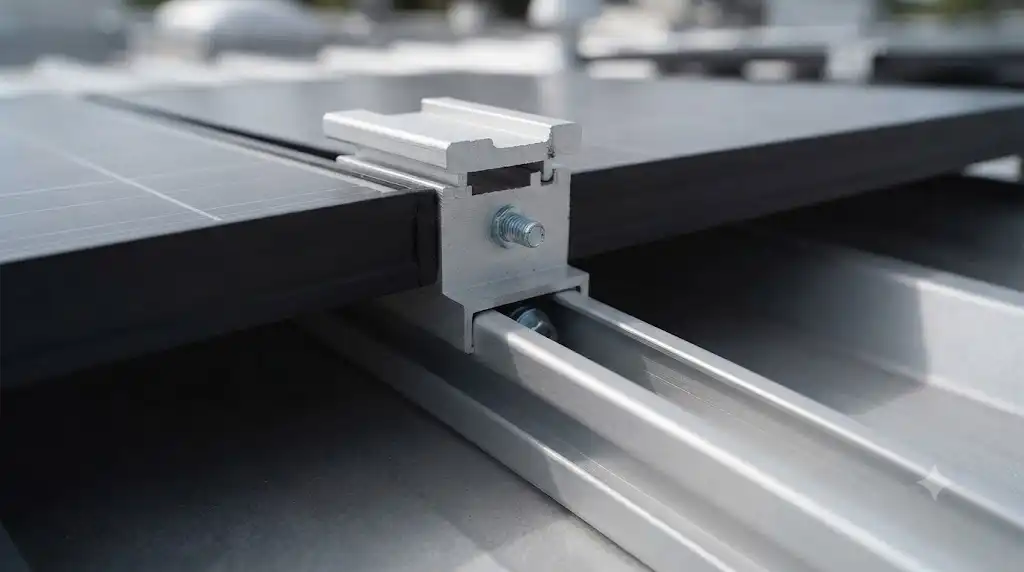

مرحله چهارم؛ قرارگیری کلمپ میانی

کلمپ دقیقاً بین دو پنل قرار می‌گیرد.

لبه‌های کلمپ باید روی هر دو فریم به‌صورت یکنواخت بنشیند.

مرحله پنجم؛ قرار دادن پنل دوم

اکنون پنل دوم کنار پنل اول قرار می‌گیرد.

فاصله میان دو پنل باید مطابق توصیه سازنده باشد.

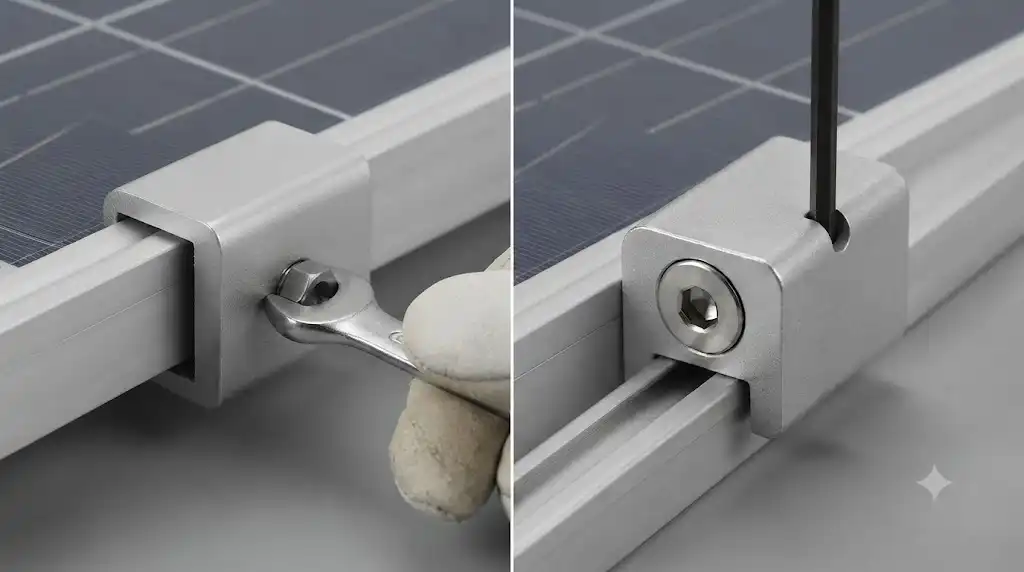

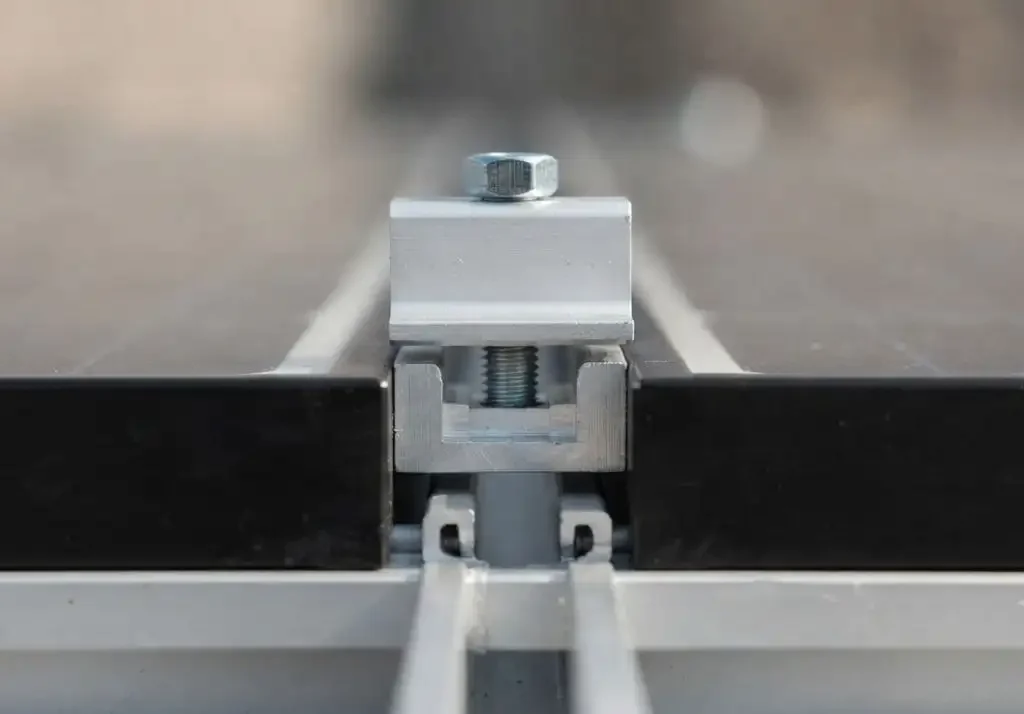

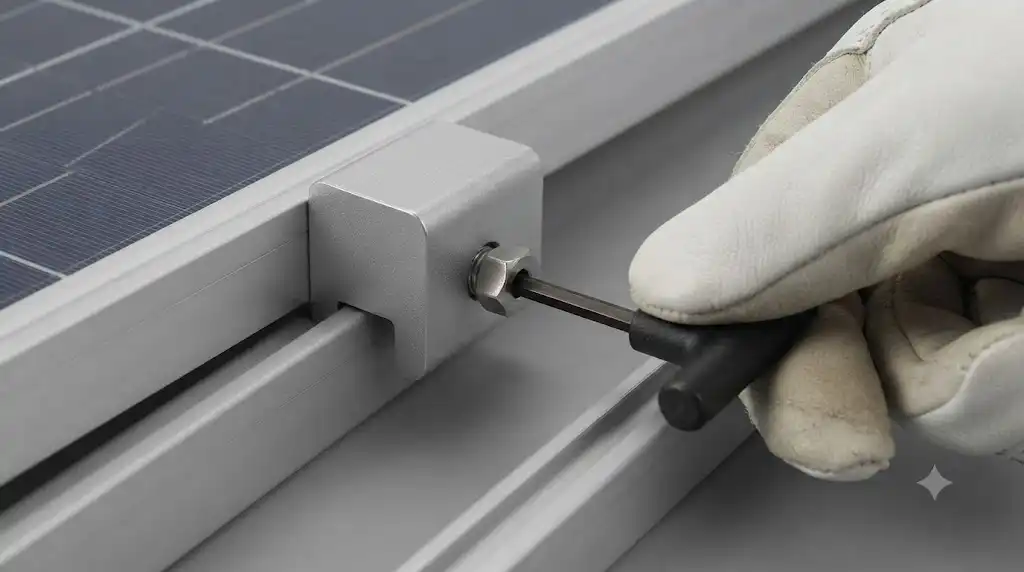

مرحله ششم؛ بستن پیچ

پیچ ابتدا با دست بسته می‌شود.

پس از اطمینان از موقعیت صحیح، با آچار ترک متر تا گشتاور توصیه‌شده سفت می‌شود.

مرحله هفتم؛ کنترل نهایی

در پایان باید موارد زیر بررسی شوند:

• صاف بودن پنل‌ها
• هم‌راستایی فریم‌ها
• فاصله یکنواخت
• گشتاور صحیح پیچ
• عدم وجود لقی

محل صحیح نصب کلمپ میانی

هر پنل خورشیدی دارای محدوده مجاز نصب کلمپ است.

این محدوده معمولاً در نقشه فنی سازنده مشخص شده است.

نصب خارج از این محدوده می‌تواند مقاومت مکانیکی پنل را کاهش دهد.

به همین علت نباید محل نصب تنها بر اساس تجربه یا سلیقه مجری انتخاب شود.

گشتاور مناسب پیچ کلمپ

یکی از مهم‌ترین نکات فنی، رعایت گشتاور پیچ است.

کم بودن گشتاور موجب شل شدن اتصال خواهد شد.

بیش از حد سفت کردن نیز احتمال آسیب به فریم پنل را افزایش می‌دهد.

مقدار دقیق گشتاور معمولاً بین ۱۰ تا ۱۶ نیوتن‌متر است، اما مقدار نهایی باید مطابق دستورالعمل سازنده استراکچر و پنل انتخاب شود.

استانداردهای مهم نصب

اجرای صحیح باید مطابق استانداردهای معتبر انجام شود.

از جمله مهم‌ترین استانداردها می‌توان به موارد زیر اشاره کرد:

• IEC 62548
• IEC 61215
• IEC 61730
• دستورالعمل نصب سازنده پنل
• دستورالعمل نصب سازنده استراکچر

رعایت این استانداردها موجب افزایش ایمنی و حفظ شرایط گارانتی تجهیزات خواهد شد.

خطاهای رایج هنگام نصب کلمپ میانی

بخش زیادی از ایرادات نیروگاه‌های خورشیدی ناشی از نصب نادرست اتصالات مکانیکی است.

رایج‌ترین اشتباهات عبارت‌اند از:

سفت کردن بیش از حد پیچ

این خطا باعث تغییر شکل فریم پنل می‌شود.

نصب خارج از محدوده مجاز

فشار واردشده به شیشه پنل افزایش پیدا می‌کند.

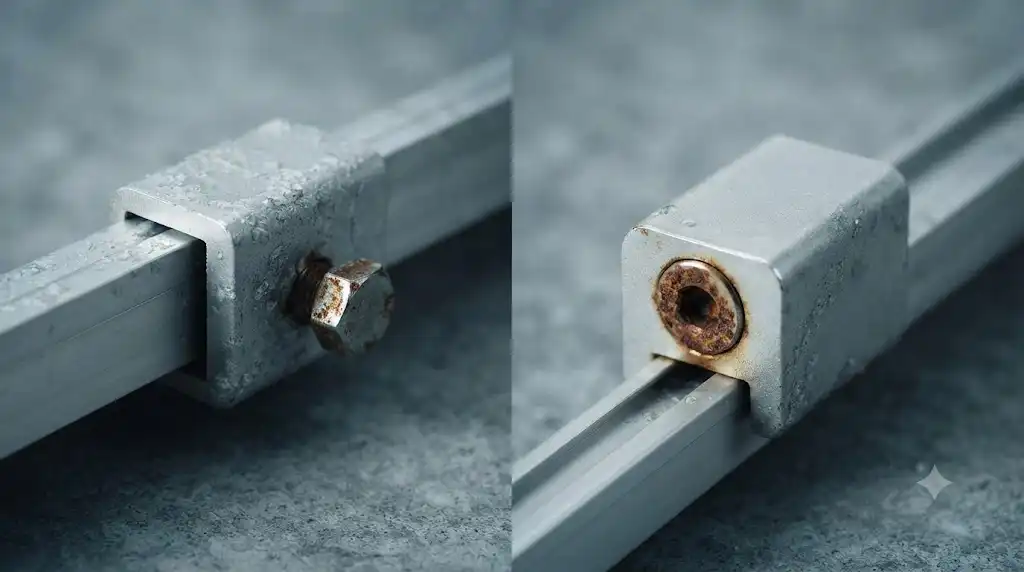

استفاده از پیچ نامناسب

پیچ‌های غیراستاندارد در مدت کوتاهی دچار خوردگی می‌شوند.

عدم استفاده از آچار ترک متر

سفت کردن تجربی پیچ‌ها دقت لازم را ندارد.

هم‌تراز نبودن پنل‌ها

این موضوع علاوه بر ظاهر نامناسب، تنش مکانیکی ایجاد می‌کند.

استفاده از قطعات برندهای مختلف

گاهی ابعاد کلمپ با ضخامت فریم پنل هماهنگ نیست و اتصال ایمن ایجاد نمی‌شود.

راهکارهای کاربردی برای نصب حرفه‌ای

رعایت چند اصل ساده می‌تواند کیفیت اجرای پروژه را به میزان قابل‌توجهی افزایش دهد.

نخست، پیش از نصب، دفترچه فنی پنل و استراکچر به‌طور کامل مطالعه شود.

دوم، تمامی پیچ‌ها با آچار ترک متر کالیبره‌شده بسته شوند.

سوم، تنها از کلمپ متناسب با ضخامت واقعی فریم پنل استفاده شود.

چهارم، پس از پایان نصب، تمام اتصالات یک بار دیگر بازبینی و کنترل گشتاور شوند.

پنجم، در پروژه‌های بزرگ، ثبت چک‌لیست نصب و مستندسازی مراحل اجرا به کاهش خطاهای آینده کمک می‌کند.

مثال واقعی از اجرای پروژه

فرض کنید یک نیروگاه خورشیدی ۵۰ کیلوواتی روی سقف سوله صنعتی در حال نصب است. تیم اجرایی در ابتدای کار فاصله ریل‌ها را مطابق نقشه تنظیم می‌کند. سپس پنل اول توسط کلمپ انتهایی ثابت می‌شود و کلمپ میانی میان دو پنل قرار می‌گیرد. تمام پیچ‌ها ابتدا به‌صورت اولیه بسته شده و پس از تنظیم کامل ردیف پنل‌ها، با آچار ترک متر روی گشتاور توصیه‌شده سفت می‌شوند. در پایان نیز تمامی اتصالات از نظر هم‌راستایی، لقی و فاصله استاندارد کنترل می‌شوند. نتیجه این روش، کاهش احتمال خرابی، افزایش استحکام سازه و حفظ شرایط گارانتی تجهیزات خواهد بود.

نکات مهم برای افزایش دوام اتصالات

بازرسی دوره‌ای اتصالات باید بخشی از برنامه نگهداری نیروگاه باشد.

همچنین توصیه می‌شود پس از وقوع بادهای شدید یا طوفان، وضعیت کلمپ‌ها بررسی شود.

استفاده از تجهیزات دارای پوشش ضدخوردگی، احتمال زنگ‌زدگی را به حداقل می‌رساند.

از سوی دیگر، تعویض به‌موقع قطعات آسیب‌دیده مانع انتقال تنش به سایر بخش‌های سازه خواهد شد.

کلمپ میانی پنل خورشیدی قطعه‌ای است که بین دو پنل نصب می‌شود و وظیفه تثبیت هم‌زمان هر دو پنل روی ریل را بر عهده دارد. برای نصب صحیح، ابتدا مهره داخل ریل قرار می‌گیرد، سپس کلمپ بین دو فریم جای می‌گیرد و در نهایت پیچ با گشتاور توصیه‌شده سازنده سفت می‌شود. رعایت محل مجاز نصب، استفاده از آچار ترک متر و پیروی از استانداردهای فنی، مهم‌ترین عوامل در افزایش ایمنی و دوام سیستم هستند.

سوالات متداول

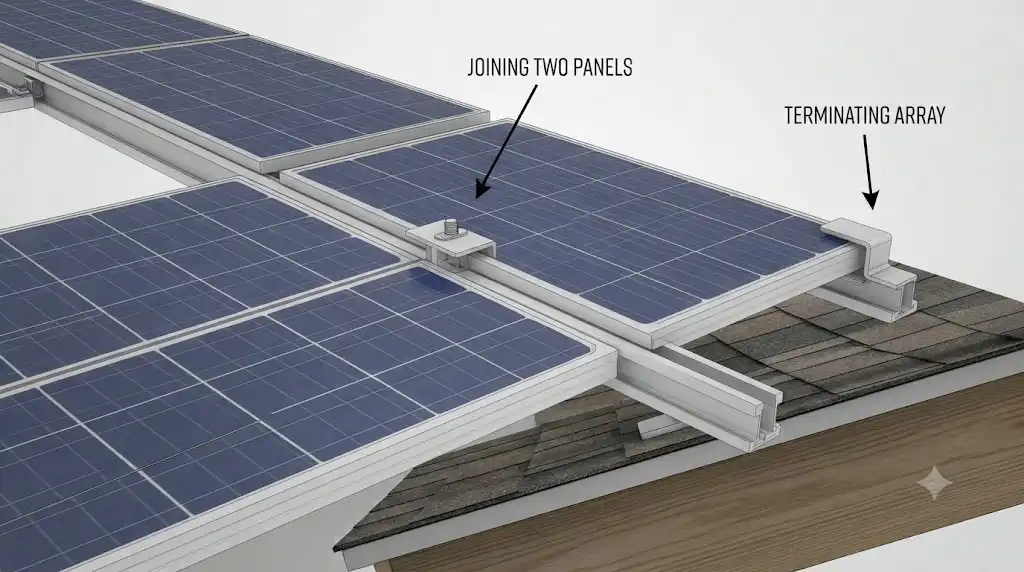

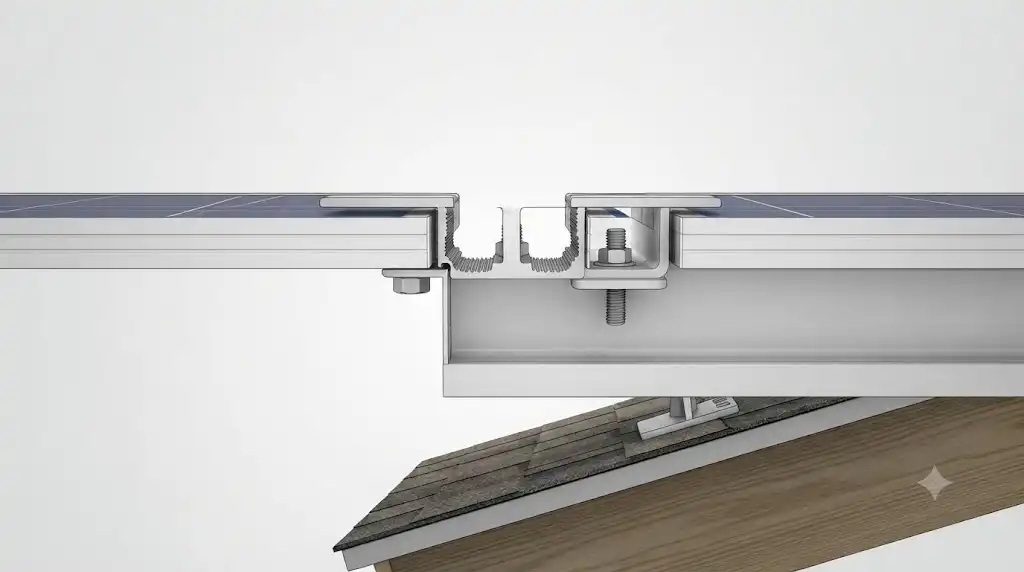

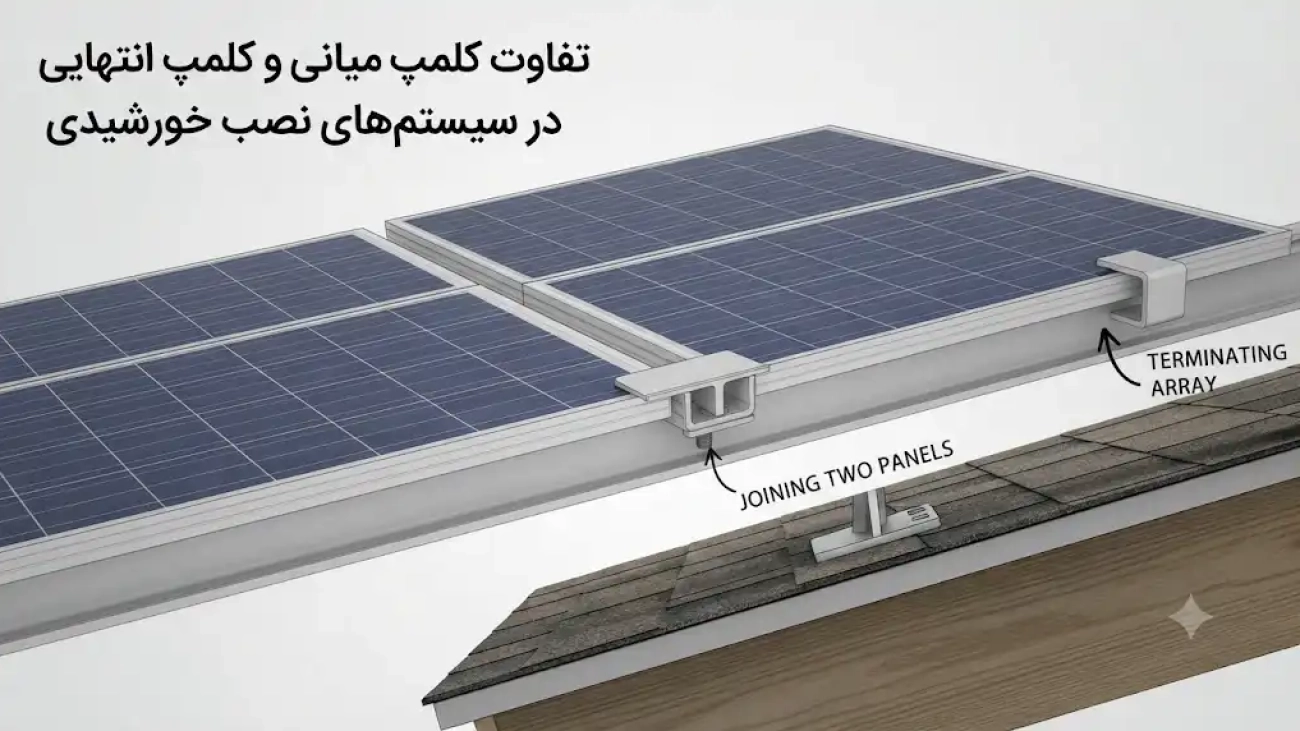

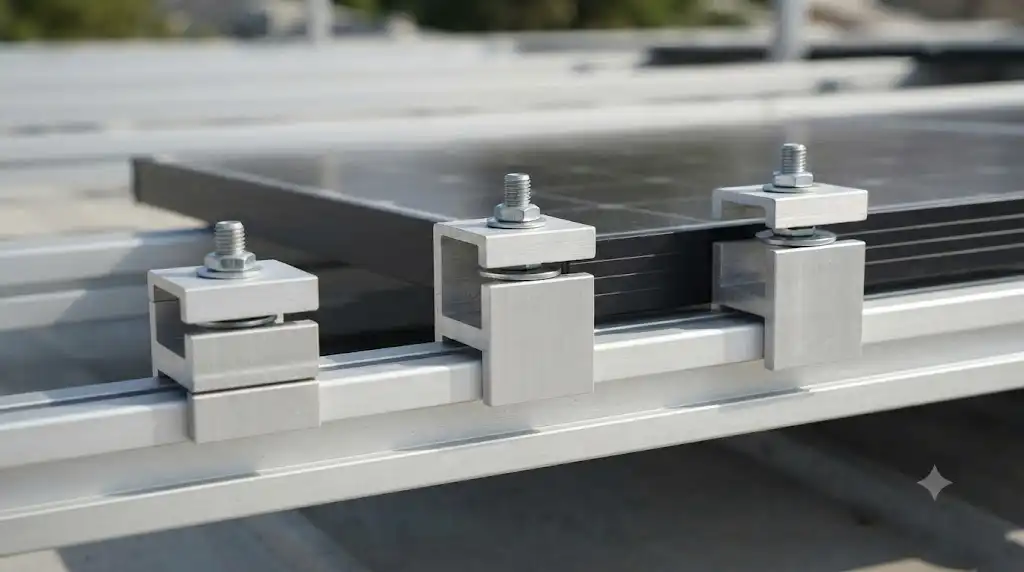

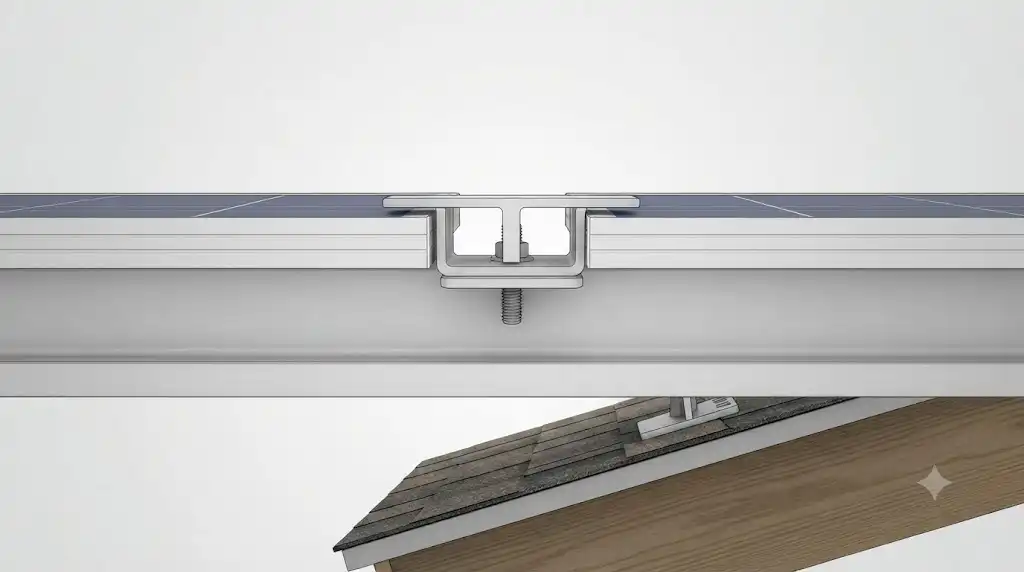

کلمپ میانی چه تفاوتی با کلمپ انتهایی دارد؟

کلمپ میانی بین دو پنل قرار می‌گیرد و هر دو را هم‌زمان تثبیت می‌کند، در حالی که کلمپ انتهایی تنها آخرین یا اولین پنل هر ردیف را نگه می‌دارد.

آیا می‌توان بدون آچار ترک متر کلمپ را نصب کرد؟

از نظر فنی این کار توصیه نمی‌شود، زیرا اعمال گشتاور نامناسب می‌تواند موجب شل شدن اتصال یا آسیب به فریم پنل شود.

بهترین جنس کلمپ میانی چیست؟

آلومینیوم آنودایزشده همراه با پیچ استیل ضدزنگ، رایج‌ترین و مناسب‌ترین ترکیب برای مقاومت در برابر شرایط محیطی است.

فاصله استاندارد بین دو پنل چقدر است؟

این فاصله به طراحی استراکچر و دستورالعمل سازنده بستگی دارد و باید مطابق دفترچه فنی تعیین شود.

آیا محل نصب کلمپ روی همه پنل‌ها یکسان است؟

خیر. هر تولیدکننده محدوده مجاز نصب را مشخص می‌کند و اجرای خارج از آن ممکن است باعث کاهش مقاومت مکانیکی یا ابطال گارانتی شود.

پس از نصب چه مواردی باید کنترل شوند؟

هم‌راستایی پنل‌ها، گشتاور پیچ‌ها، فاصله بین پنل‌ها، نبود لقی و استحکام اتصال باید به‌دقت بررسی شوند.

آیا استفاده از کلمپ ارزان‌قیمت مناسب است؟

استفاده از قطعات بی‌کیفیت می‌تواند مقاومت سازه را کاهش دهد، خطر خوردگی را افزایش دهد و هزینه‌های تعمیر و نگهداری را در آینده بیشتر کند.

هر چند وقت یک‌بار باید کلمپ‌های میانی بازبینی شوند؟

بازرسی سالانه و همچنین بررسی پس از وقوع بادهای شدید، طوفان یا انجام تعمیرات روی استراکچر، بهترین روش برای حفظ ایمنی و عملکرد سیستم است.

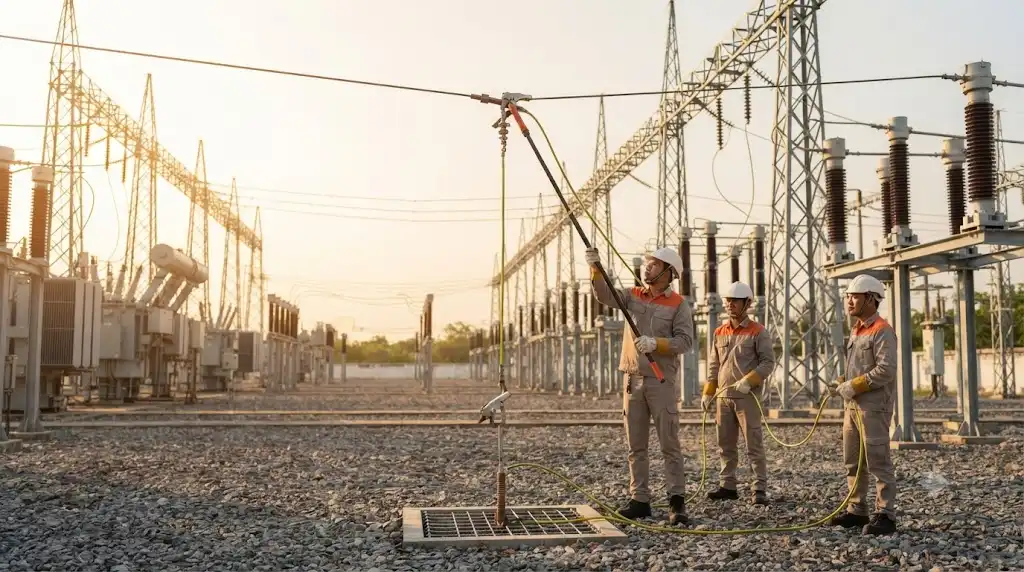

ایمنی سیستم ارتینگ یکی از مهم‌ترین ارکان بهره‌برداری مطمئن از نیروگاه‌های خورشیدی، نیروگاه‌های بادی، پست‌های برق و تأسیسات الکتریکی محسوب می‌شود. هرگونه نقص در مسیر اتصال به زمین می‌تواند باعث افزایش مقاومت الکتریکی، اختلال در عملکرد تجهیزات، آسیب به اینورترها، ایجاد ولتاژهای خطرناک و حتی تهدید جان افراد شود. در این میان، کلمپ میانی زمین‌کننده با تیغه ارت یکی از قطعاتی است که اگرچه ابعاد کوچکی دارد، اما نقش آن در ایجاد اتصال الکتریکی مطمئن و پایدار بسیار حیاتی است.

در بسیاری از نیروگاه‌های فتوولتائیک، سازه‌های فلزی پنل‌های خورشیدی به دلیل وجود پوشش آنودایز یا رنگ محافظ، تماس الکتریکی مناسبی با یکدیگر ندارند. استفاده از کلمپ میانی مجهز به تیغه ارت باعث می‌شود این پوشش در محل اتصال شکافته شده و ارتباط الکتریکی مؤثری بین پنل، ریل نصب و شبکه ارت برقرار شود. انتخاب صحیح این قطعه، نصب اصولی و رعایت استانداردهای بین‌المللی، تأثیر مستقیمی بر ایمنی و عملکرد بلندمدت نیروگاه دارد.

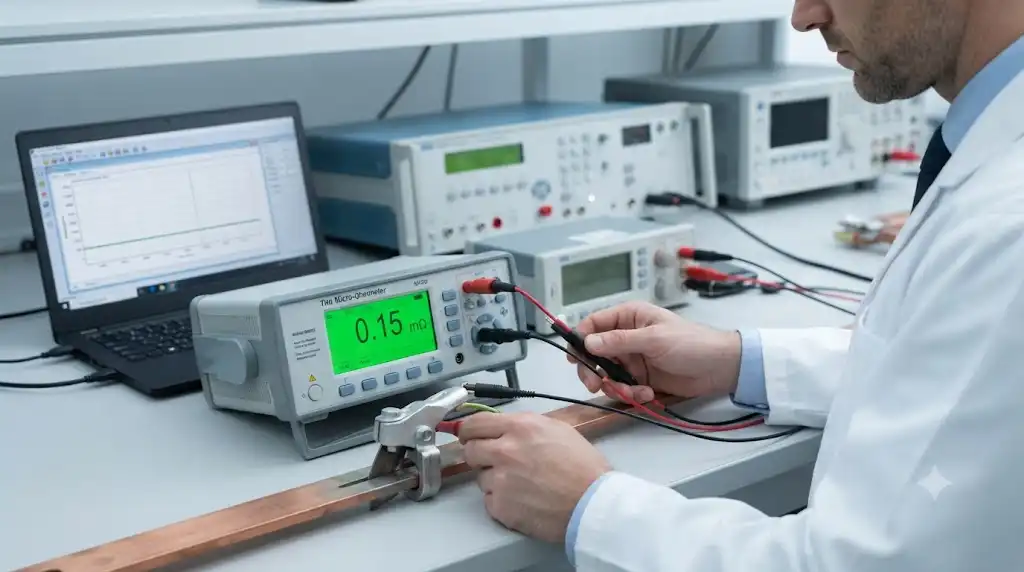

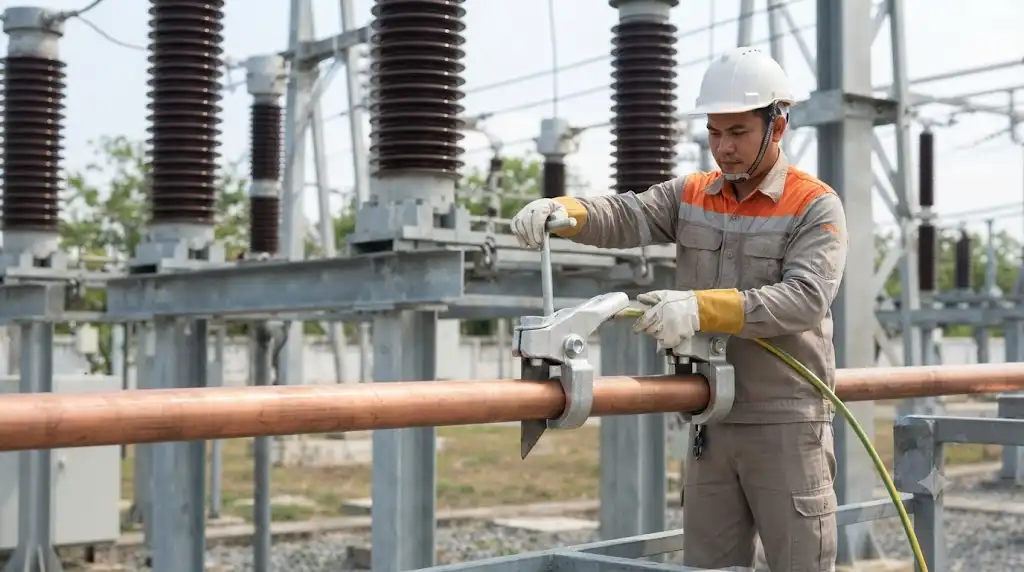

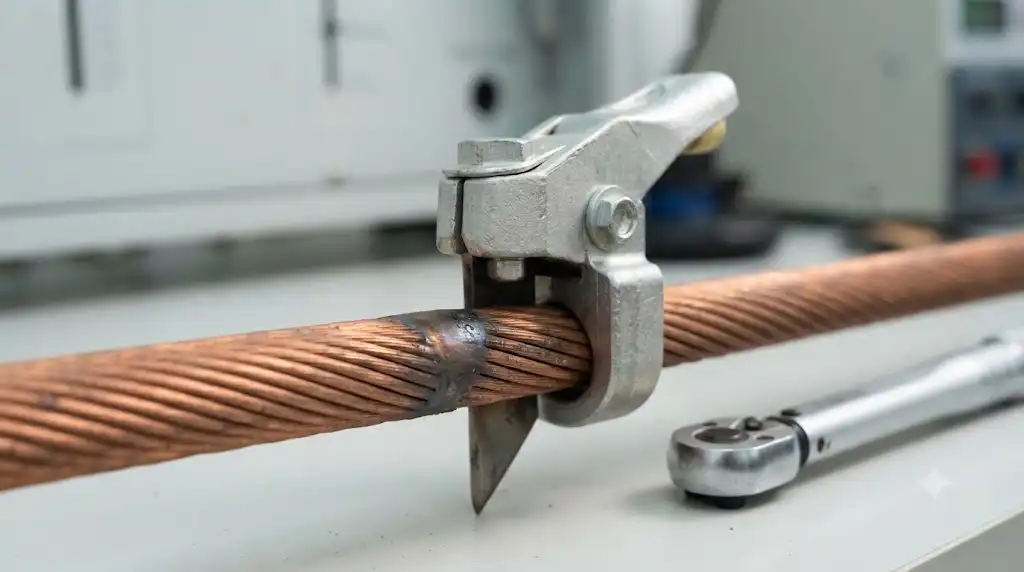

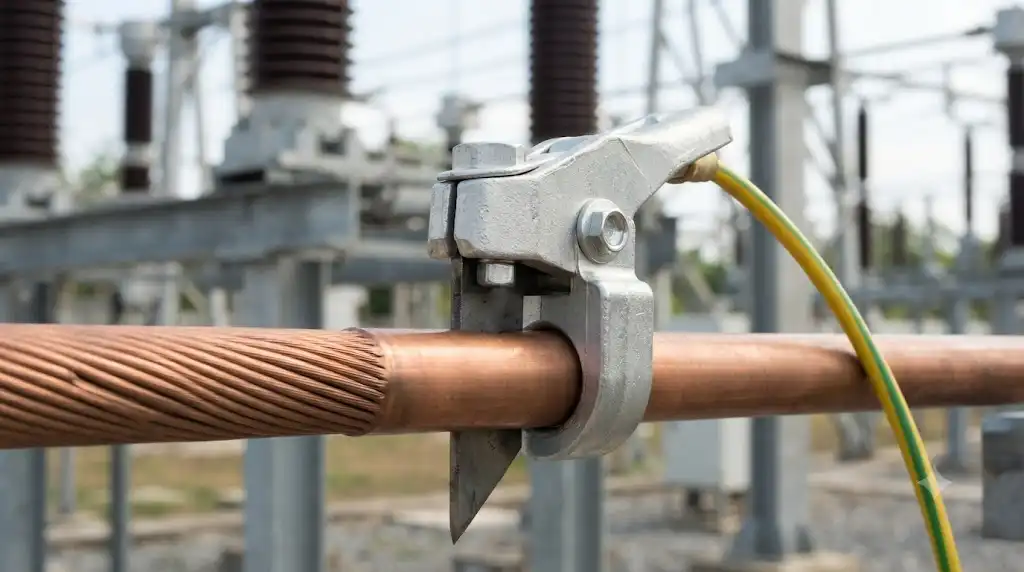

کلمپ میانی زمین‌کننده با تیغه ارت چیست؟

کلمپ میانی زمین‌کننده با تیغه ارت، قطعه‌ای است که هنگام نصب پنل‌های خورشیدی بین دو ماژول قرار می‌گیرد و علاوه بر تثبیت مکانیکی پنل‌ها، با استفاده از تیغه‌های رسانا، لایه اکسید یا پوشش محافظ آلومینیوم را شکافته و اتصال الکتریکی مطمئنی بین پنل‌ها، ریل نصب و سیستم ارت ایجاد می‌کند. این اتصال احتمال تجمع ولتاژ ناخواسته، خطر برق‌گرفتگی و آسیب ناشی از جریان‌های خطا را کاهش می‌دهد.

کلمپ میانی زمین‌کننده چیست؟

کلمپ میانی یا Mid Clamp یکی از اجزای اصلی سیستم نصب پنل خورشیدی است که میان دو پنل قرار می‌گیرد و وظیفه نگهداری مکانیکی آن‌ها را بر عهده دارد.

در مدل‌های مجهز به تیغه ارت، این قطعه علاوه بر تثبیت پنل‌ها، اتصال الکتریکی استاندارد میان فریم پنل و ریل آلومینیومی ایجاد می‌کند.

به همین دلیل، این نوع کلمپ یکی از اجزای مهم شبکه هم‌بندی و ارتینگ نیروگاه به شمار می‌رود.

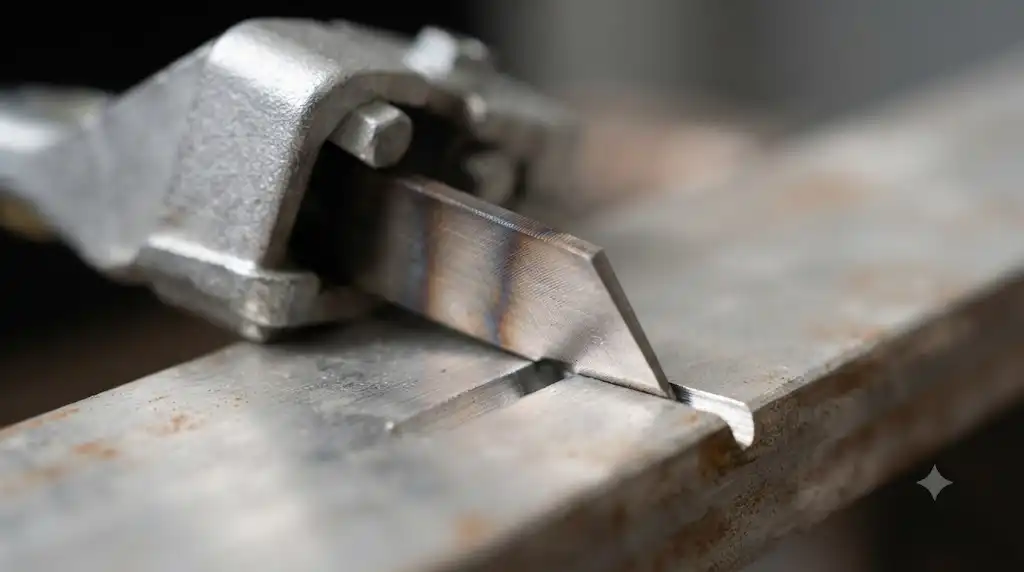

تیغه ارت چگونه عمل می‌کند؟

سطح فریم پنل‌های خورشیدی معمولاً دارای لایه آنودایز است.

اگر این لایه در محل اتصال باقی بماند، مقاومت الکتریکی افزایش پیدا می‌کند و مسیر مناسبی برای انتقال جریان خطا ایجاد نخواهد شد.

تیغه ارت هنگام سفت شدن پیچ کلمپ، به داخل سطح آلومینیوم نفوذ کرده و پوشش اکسیدی را می‌شکند.

در نتیجه، تماس فلز با فلز برقرار شده و مسیر هدایت جریان با مقاومت بسیار پایین ایجاد می‌شود.

چرا کلمپ میانی زمین‌کننده برای ایمنی نیروگاه ضروری است؟

در نیروگاه‌های خورشیدی، تمام سازه‌های فلزی باید در یک شبکه هم‌پتانسیل قرار بگیرند.

چنانچه بخشی از سازه به دلیل اتصال نامناسب از سیستم ارت جدا شود، احتمال ایجاد اختلاف پتانسیل افزایش می‌یابد.

این وضعیت می‌تواند پیامدهای زیر را به همراه داشته باشد:

• افزایش خطر برق‌گرفتگی
• عملکرد نامناسب تجهیزات حفاظتی
• آسیب به اینورتر
• افزایش احتمال خرابی تجهیزات
• کاهش ایمنی نیروهای تعمیر و نگهداری
• ایجاد اختلال در تخلیه جریان‌های خطا

کلمپ میانی دارای تیغه ارت این خطرات را تا حد زیادی کاهش می‌دهد.

اجزای اصلی کلمپ میانی زمین‌کننده

این قطعه معمولاً از بخش‌های زیر تشکیل شده است:

• بدنه آلومینیومی مقاوم
• پیچ استیل ضدزنگ
• مهره یا نات کشویی
• تیغه یا واشر ارت
• اجزای قفل‌کننده

کیفیت هر یک از این اجزا بر دوام اتصال و عملکرد سیستم ارت تأثیر مستقیم دارد.

مزایای استفاده از کلمپ میانی با تیغه ارت

استفاده از این قطعه مزایای متعددی برای نیروگاه به همراه دارد.

مهم‌ترین مزایا عبارت‌اند از:

• ایجاد اتصال الکتریکی مطمئن
• کاهش مقاومت مسیر ارت
• افزایش ایمنی تجهیزات
• جلوگیری از اختلاف پتانسیل
• کاهش احتمال آسیب ناشی از صاعقه و جریان خطا
• افزایش طول عمر سیستم نصب
• نصب سریع و استاندارد
• کاهش نیاز به اتصالات ارت مجزا

نقش کلمپ میانی در سیستم هم‌بندی الکتریکی

هم‌بندی یا Equipotential Bonding یکی از الزامات مهم در طراحی نیروگاه‌های خورشیدی است.

هدف از هم‌بندی، یکسان‌سازی پتانسیل الکتریکی تمام قطعات فلزی است.

کلمپ میانی مجهز به تیغه ارت، یکی از ساده‌ترین و مطمئن‌ترین روش‌ها برای ایجاد این پیوستگی الکتریکی محسوب می‌شود.

در نتیجه، جریان‌های نشتی یا خطا از مسیر ایمن به شبکه ارت منتقل خواهند شد.

استانداردهای مهم در انتخاب کلمپ میانی زمین‌کننده

کیفیت این قطعه باید مطابق استانداردهای فنی و الزامات صنعت برق باشد.

هنگام انتخاب محصول، رعایت موارد زیر اهمیت زیادی دارد.

مقاومت در برابر خوردگی

از آنجا که تجهیزات نیروگاه در فضای باز نصب می‌شوند، کلمپ باید در برابر رطوبت، اشعه فرابنفش، باران و تغییرات دمایی مقاوم باشد.

استفاده از استیل ضدزنگ

پیچ‌ها و قطعات فلزی بهتر است از استیل ضدزنگ با کیفیت مناسب ساخته شوند تا در طول زمان دچار زنگ‌زدگی نشوند.

کیفیت تیغه ارت

تیغه باید توانایی ایجاد تماس الکتریکی پایدار را بدون آسیب به فریم پنل داشته باشد.

تحمل بار مکانیکی

کلمپ علاوه بر ایجاد اتصال الکتریکی، وظیفه نگهداری پنل‌ها را نیز بر عهده دارد.

بنابراین استحکام مکانیکی آن اهمیت بالایی دارد.

مراحل نصب اصولی کلمپ میانی زمین‌کننده

اجرای صحیح نصب به اندازه انتخاب محصول مناسب اهمیت دارد.

ابتدا پنل‌ها روی ریل در موقعیت مناسب قرار می‌گیرند.

سپس کلمپ میانی میان دو پنل نصب می‌شود.

در ادامه تیغه ارت در محل تعیین‌شده قرار می‌گیرد.

پس از آن، پیچ با گشتاور توصیه‌شده توسط سازنده سفت می‌شود.

در پایان، پیوستگی الکتریکی و مقاومت مسیر ارت اندازه‌گیری و تأیید خواهد شد.

۵ راهکار برای افزایش ایمنی سیستم ارت نیروگاه

۱. استفاده از کلمپ‌های استاندارد

محصولات دارای کیفیت ساخت مناسب، اتصال الکتریکی مطمئن‌تری ایجاد می‌کنند.

۲. رعایت گشتاور مناسب پیچ‌ها

کم یا زیاد بودن گشتاور می‌تواند عملکرد تیغه ارت را مختل کند.

۳. انجام تست پیوستگی الکتریکی

پس از نصب باید تمام مسیرهای اتصال بررسی شوند.

۴. بازدید و نگهداری دوره‌ای

شل شدن پیچ‌ها یا خوردگی قطعات ممکن است عملکرد سیستم را کاهش دهد.

۵. استفاده از تجهیزات سازگار

کلمپ، ریل، پنل و تجهیزات ارت باید از نظر ابعاد و مشخصات فنی با یکدیگر سازگار باشند.

اشتباهات رایج هنگام نصب کلمپ میانی با تیغه ارت

برخی خطاها باعث کاهش کارایی سیستم ارتینگ می‌شوند.

رایج‌ترین آن‌ها عبارت‌اند از:

• استفاده از کلمپ بدون تیغه ارت در پروژه‌های نیازمند هم‌بندی
• سفت نکردن پیچ با گشتاور استاندارد
• استفاده از پیچ‌های بی‌کیفیت
• نصب نادرست تیغه
• تعویض تیغه با قطعات غیراستاندارد
• بی‌توجهی به تست پیوستگی الکتریکی
• استفاده از قطعات دچار خوردگی

پرهیز از این اشتباهات باعث افزایش ایمنی و دوام نیروگاه خواهد شد.

تفاوت کلمپ معمولی و کلمپ دارای تیغه ارت

اگرچه هر دو نوع کلمپ وظیفه نگهداری پنل را انجام می‌دهند، اما تفاوت اصلی آن‌ها در ایجاد اتصال الکتریکی است.

کلمپ معمولی تنها نقش مکانیکی دارد.

در مقابل، مدل دارای تیغه ارت علاوه بر تثبیت پنل، مسیر هدایت جریان خطا را نیز برقرار می‌کند.

همین ویژگی باعث شده استفاده از آن در بسیاری از پروژه‌های حرفه‌ای به یک الزام فنی تبدیل شود.

نقش کلمپ میانی در کاهش خطرات ناشی از صاعقه

برخورد مستقیم یا غیرمستقیم صاعقه می‌تواند اختلاف پتانسیل قابل توجهی در سازه نیروگاه ایجاد کند.

هرچه شبکه هم‌بندی کامل‌تر باشد، انتقال جریان به سیستم ارت با سرعت و ایمنی بیشتری انجام می‌شود.

کلمپ‌های دارای تیغه ارت با ایجاد اتصال پیوسته بین فریم پنل‌ها، بخشی از این مسیر حفاظتی را تشکیل می‌دهند و عملکرد کلی سیستم ارتینگ را بهبود می‌بخشند.

سناریوی اجرایی

فرض کنید یک نیروگاه خورشیدی ۵ مگاواتی پس از چند ماه بهره‌برداری، در آزمایش‌های دوره‌ای با مقاومت غیرعادی بین برخی پنل‌ها و شبکه ارت مواجه می‌شود. بررسی کارشناسان نشان می‌دهد در بخشی از پروژه از کلمپ‌های معمولی به جای مدل‌های مجهز به تیغه ارت استفاده شده است. وجود لایه آنودایز روی فریم پنل‌ها مانع برقراری تماس الکتریکی مناسب شده و پیوستگی شبکه هم‌بندی را کاهش داده است.

پس از جایگزینی کلمپ‌ها با نمونه‌های استاندارد دارای تیغه ارت و انجام تست پیوستگی، مقاومت مسیر به مقدار قابل قبول می‌رسد و اتصال الکتریکی میان تمامی سازه‌ها برقرار می‌شود. این تجربه نشان می‌دهد که انتخاب صحیح یک قطعه کوچک می‌تواند نقش تعیین‌کننده‌ای در ایمنی و قابلیت اطمینان کل نیروگاه داشته باشد.

سوالات متداول

کلمپ میانی زمین‌کننده با تیغه ارت چه وظیفه‌ای دارد؟

این قطعه علاوه بر نگهداری مکانیکی پنل‌های خورشیدی، اتصال الکتریکی مطمئن بین فریم پنل، ریل نصب و سیستم ارت ایجاد می‌کند.

چرا تیغه ارت اهمیت دارد؟

تیغه ارت لایه اکسیدی یا آنودایز فریم آلومینیومی را شکافته و تماس مستقیم فلز با فلز را برقرار می‌کند تا مقاومت اتصال کاهش یابد.

آیا می‌توان از کلمپ معمولی به جای مدل دارای تیغه ارت استفاده کرد؟

در پروژه‌هایی که هم‌بندی الکتریکی از طریق کلمپ انجام می‌شود، استفاده از مدل معمولی نمی‌تواند همان سطح از اتصال الکتریکی را فراهم کند.

بهترین جنس پیچ برای کلمپ میانی چیست؟

پیچ‌های استیل ضدزنگ با مقاومت بالا در برابر خوردگی، گزینه مناسبی برای شرایط محیطی نیروگاه هستند.

آیا گشتاور بستن پیچ اهمیت دارد؟

بله. رعایت گشتاور توصیه‌شده توسط سازنده برای عملکرد صحیح تیغه ارت و حفظ استحکام اتصال ضروری است.

هر چند وقت یک‌بار باید اتصالات کلمپ بررسی شوند؟

بازرسی‌های دوره‌ای در برنامه نگهداری نیروگاه باید شامل کنترل سفتی پیچ‌ها، وضعیت خوردگی و پیوستگی الکتریکی اتصالات باشد.

آیا کلمپ میانی با تیغه ارت فقط در نیروگاه‌های خورشیدی کاربرد دارد؟

خیر. هر سامانه‌ای که نیاز به اتصال الکتریکی مطمئن میان اجزای فلزی و شبکه ارت داشته باشد، می‌تواند از این نوع کلمپ در چارچوب طراحی و الزامات فنی مربوطه بهره ببرد.

راهنمای سریع انتخاب کلمپ میانی (Featured Snippet)

انتخاب کلمپ میانی باید بر اساس نوع ریل نصب، ضخامت فریم پنل خورشیدی، جنس آلیاژ، میزان بار باد و برف و سازگاری با استانداردهای سازه انجام شود. در سیستم‌های L-foot معمولاً از کلمپ‌های استاندارد متناسب با ریل آلومینیومی استفاده می‌شود، در Mini-rail کلمپ باید با ارتفاع محدود و طراحی فشرده سازگار باشد و در W-rail نیز ابعاد شیار، نوع پیچ و ظرفیت تحمل بار مهم‌ترین معیارهای انتخاب هستند. استفاده از کلمپ نامتناسب می‌تواند باعث کاهش استحکام سازه، آسیب به پنل و افت طول عمر نیروگاه شود.

اهمیت انتخاب صحیح کلمپ میانی

کلمپ میانی یکی از مهم‌ترین اجزای سیستم نصب پنل خورشیدی محسوب می‌شود که وظیفه اتصال دو پنل مجاور به ریل را بر عهده دارد. این قطعه علاوه بر تثبیت موقعیت پنل‌ها، نیروهای ناشی از باد، لرزش، تغییرات دما و بارهای مکانیکی را به سازه منتقل می‌کند. به همین دلیل، انتخاب نادرست آن می‌تواند عملکرد کل سیستم نصب را تحت تأثیر قرار دهد.

از سوی دیگر، هر نوع ریل دارای طراحی، ابعاد و محل قرارگیری شیار متفاوتی است. به همین علت، یک کلمپ که برای سیستم L-foot مناسب است الزاماً روی Mini-rail یا W-rail عملکرد مطلوبی نخواهد داشت. تطابق کامل میان کلمپ و ریل علاوه بر افزایش ایمنی، سرعت نصب را نیز بهبود می‌دهد و هزینه‌های تعمیرات آینده را کاهش می‌دهد.

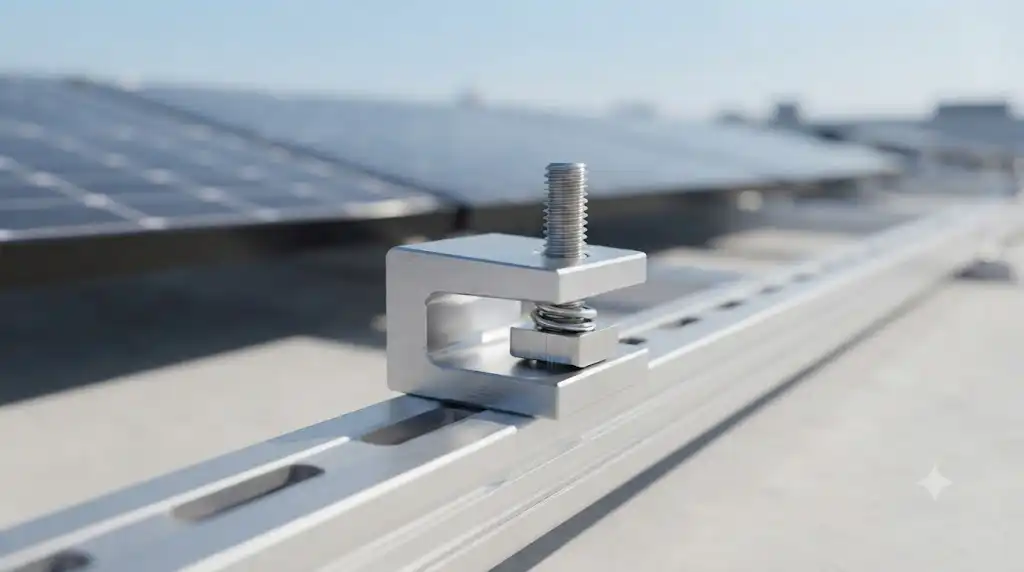

کلمپ میانی چیست و چه وظیفه‌ای دارد؟

کلمپ میانی یا Mid Clamp قطعه‌ای از جنس آلومینیوم اکسترود شده یا آلیاژهای مقاوم به خوردگی است که بین دو پنل خورشیدی قرار می‌گیرد. این قطعه با استفاده از پیچ، مهره و شیار ریل، پنل‌ها را به صورت کاملاً ایمن در جای خود نگه می‌دارد.

وظایف اصلی کلمپ میانی شامل موارد زیر است:

• تثبیت فاصله استاندارد بین پنل‌ها
• انتقال بارهای مکانیکی به ریل
• جلوگیری از جابه‌جایی پنل در اثر باد
• کاهش تنش روی فریم پنل
• افزایش دوام سیستم نصب

در بیشتر سیستم‌های فتوولتائیک، کلمپ میانی از آلومینیوم آنودایز شده و پیچ‌های استیل ضدزنگ A2 یا A4 ساخته می‌شود تا در برابر رطوبت، اشعه UV و شرایط محیطی مقاومت بالایی داشته باشد.

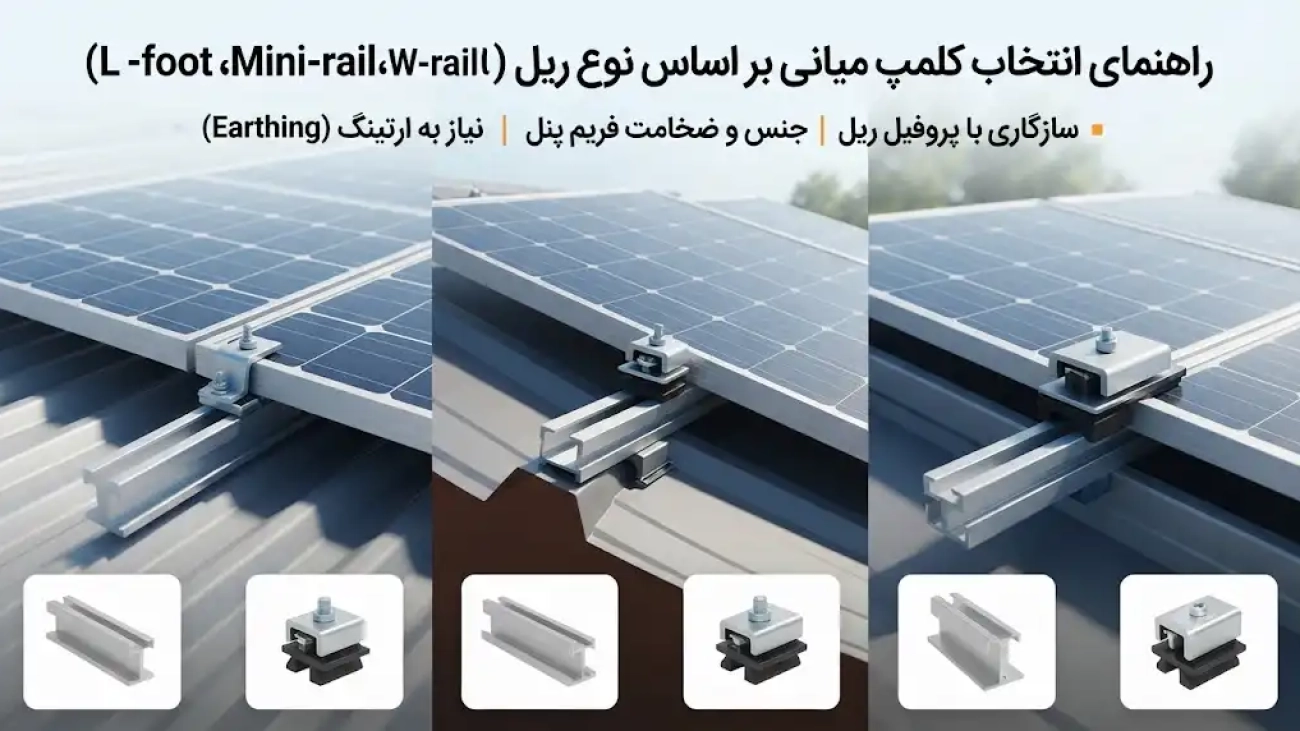

معیارهای اصلی انتخاب کلمپ میانی

پیش از انتخاب مدل مناسب، باید چند عامل فنی بررسی شود.

نوع ریل

مهم‌ترین معیار، نوع ریل نصب است. طراحی شیار، عرض پروفیل، ارتفاع ریل و روش اتصال در هر سیستم متفاوت است و کلمپ باید دقیقاً با همان ساختار هماهنگ باشد.

ضخامت فریم پنل

پنل‌های خورشیدی معمولاً دارای فریم‌هایی با ضخامت ۳۰، ۳۵، ۴۰، ۴۵ یا ۵۰ میلی‌متر هستند. ارتفاع کلمپ باید دقیقاً متناسب با ضخامت فریم انتخاب شود تا نیروی فشاری استاندارد ایجاد گردد.

جنس قطعات

استفاده از آلومینیوم سری ۶۰۰۵-T5 یا ۶۰۶۳-T5 به همراه پیچ استیل ضدزنگ، مقاومت مناسبی در برابر خوردگی ایجاد می‌کند و عمر سیستم را افزایش می‌دهد.

ظرفیت بارگذاری

در مناطق بادخیز یا برف‌گیر، کلمپ باید بتواند بارهای دینامیکی و استاتیکی بیشتری را تحمل کند. انتخاب محصول دارای آزمون‌های مکانیکی معتبر، ریسک شکست اتصالات را کاهش می‌دهد.

سازگاری با استانداردها

کلمپ مناسب باید با استانداردهای طراحی سازه، مقاومت خوردگی و الزامات سیستم‌های فتوولتائیک مطابقت داشته باشد تا ایمنی بلندمدت نیروگاه تضمین شود.

انتخاب کلمپ میانی برای سیستم L-foot

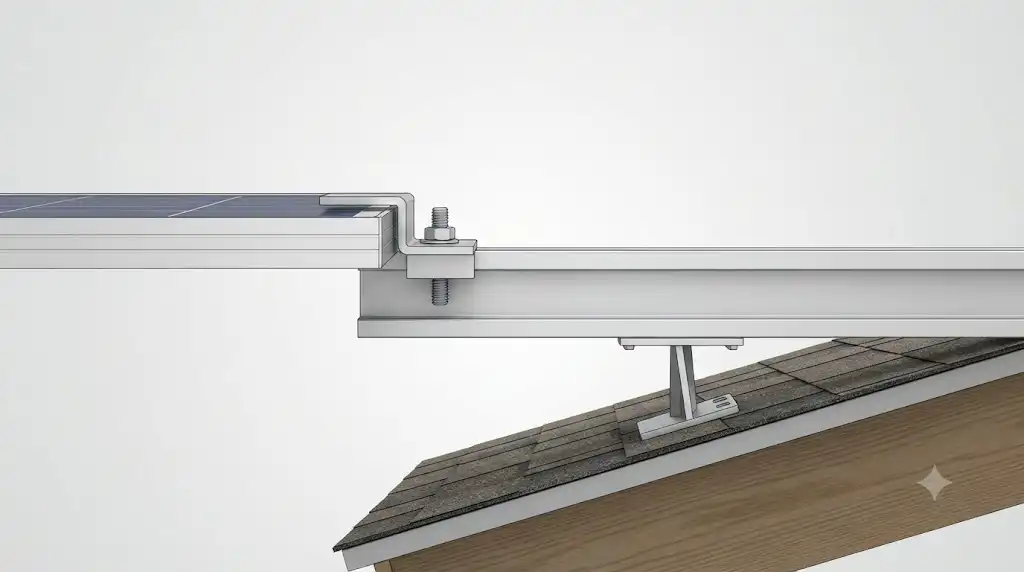

سیستم L-foot یکی از متداول‌ترین روش‌های نصب پنل روی سقف‌های فلزی و شیروانی است. در این روش، پایه L شکل به سازه متصل شده و ریل آلومینیومی روی آن قرار می‌گیرد.

ویژگی‌های این سیستم

ریل‌ها معمولاً دارای شیار استاندارد T یا C هستند و امکان استفاده از انواع مهره کشویی را فراهم می‌کنند. به همین دلیل، تنوع کلمپ‌های قابل استفاده در این سیستم نسبتاً زیاد است.

کلمپ مناسب

برای ریل‌های L-foot معمولاً از کلمپ‌های استاندارد آلومینیومی استفاده می‌شود که دارای مشخصات زیر هستند:

• ارتفاع متناسب با فریم پنل
• پیچ استیل ضدزنگ
• مهره کشویی سازگار با شیار ریل
• قابلیت تحمل بارهای مکانیکی بالا

این نوع کلمپ برای پروژه‌های تجاری، صنعتی و نیروگاه‌های مقیاس بزرگ گزینه‌ای قابل اعتماد محسوب می‌شود.

انتخاب کلمپ میانی برای Mini-rail

Mini-rail به دلیل کاهش مصرف آلومینیوم و سرعت نصب بالا، در سال‌های اخیر محبوبیت زیادی پیدا کرده است. در این سیستم، به جای ریل‌های بلند، از قطعات کوتاه استفاده می‌شود.

ویژگی‌های Mini-rail

ارتفاع کمتر ریل باعث می‌شود فضای نصب محدودتر باشد و انتخاب کلمپ اهمیت بیشتری پیدا کند.

همچنین، محل قرارگیری پیچ و شیار معمولاً با سیستم‌های معمولی تفاوت دارد.

کلمپ مناسب

در این سیستم بهتر است از کلمپ‌هایی استفاده شود که:

• طراحی فشرده داشته باشند.
• با ریل‌های کوتاه سازگار باشند.
• امکان نصب سریع را فراهم کنند.
• فشار یکنواخت روی فریم ایجاد کنند.

به دلیل محدود بودن سطح تماس، کیفیت ساخت کلمپ در Mini-rail اهمیت بیشتری نسبت به بسیاری از سیستم‌های دیگر دارد.

انتخاب کلمپ میانی برای W-rail

W-rail بیشتر در پروژه‌هایی استفاده می‌شود که مقاومت سازه‌ای بالاتر یا طراحی اختصاصی مدنظر باشد. شکل هندسی این ریل با مدل‌های رایج تفاوت دارد و به همین دلیل نمی‌توان از هر نوع کلمپی استفاده کرد.

ویژگی‌های W-rail

پروفیل W شکل باعث افزایش استحکام خمشی ریل می‌شود و ظرفیت تحمل بار بیشتری ایجاد می‌کند.

در مقابل، ابعاد شیار و نوع اتصال نیز اختصاصی‌تر است.

کلمپ مناسب

برای این نوع ریل باید موارد زیر بررسی شوند:

• سازگاری کامل مهره با شیار ریل
• طول مناسب پیچ
• ارتفاع دقیق کلمپ
• ظرفیت تحمل بار مطابق طراحی سازه
• تأییدیه سازنده ریل

در بسیاری از پروژه‌ها، تولیدکنندگان W-rail استفاده از کلمپ اختصاصی خود را توصیه می‌کنند تا تمامی آزمون‌های مکانیکی معتبر باقی بماند.

مقایسه کلمپ میانی در انواع ریل

استانداردهای فنی مؤثر در انتخاب کلمپ

انتخاب کلمپ نباید تنها بر اساس ابعاد انجام شود. رعایت الزامات فنی نیز اهمیت زیادی دارد.

مقاومت در برابر خوردگی یکی از مهم‌ترین معیارها است، زیرا تجهیزات نیروگاه معمولاً بیش از ۲۵ سال در فضای باز قرار می‌گیرند.

آزمون‌های بارگذاری مکانیکی نیز باید نشان دهند که اتصال در برابر نیروهای کششی و فشاری عملکرد مناسبی دارد.

علاوه بر این، گشتاور سفت کردن پیچ‌ها باید مطابق دستورالعمل سازنده رعایت شود. اعمال گشتاور کمتر موجب شل شدن اتصال می‌شود و گشتاور بیش از حد نیز احتمال آسیب به فریم پنل را افزایش می‌دهد.

خطاهای رایج هنگام انتخاب کلمپ میانی

یکی از اشتباهات متداول، استفاده از کلمپ با ارتفاع نامتناسب است. این موضوع باعث می‌شود فشار کافی روی فریم ایجاد نشود یا برعکس، تنش بیش از حد به پنل وارد شود.

اشتباه دیگر، انتخاب مهره‌ای است که با شیار ریل هماهنگ نیست. در چنین شرایطی اتصال به درستی قفل نمی‌شود و احتمال لغزش پنل افزایش پیدا می‌کند.

برخی مجریان نیز تنها به قیمت محصول توجه می‌کنند و کیفیت آلیاژ یا نوع پوشش ضدخوردگی را نادیده می‌گیرند. این تصمیم معمولاً در بلندمدت باعث خوردگی قطعات و افزایش هزینه‌های نگهداری می‌شود.

نادیده گرفتن بارهای طراحی منطقه نیز از دیگر خطاهای مهم است. کلمپی که برای یک منطقه کم‌باد مناسب است، الزاماً در مناطق ساحلی یا کوهستانی عملکرد قابل قبولی نخواهد داشت.

راهکارهای کاربردی برای انتخاب بهترین کلمپ میانی

نخست، مدل دقیق ریل را از کاتالوگ سازنده بررسی کنید و تنها از کلمپ‌های تأییدشده برای همان سیستم استفاده نمایید.

سپس ضخامت واقعی فریم پنل را اندازه‌گیری کنید و بر اساس همان عدد، ارتفاع کلمپ را انتخاب نمایید.

در مرحله بعد، مشخصات مکانیکی شامل جنس آلومینیوم، کیفیت آنودایزینگ و نوع پیچ استیل را ارزیابی کنید تا دوام اتصال تضمین شود.

همچنین بار باد و برف محل اجرای پروژه را در محاسبات لحاظ کنید و در صورت نیاز از کلمپ‌های تقویت‌شده بهره ببرید.

در نهایت، گشتاور نصب را مطابق دستورالعمل سازنده اعمال کنید و پس از پایان نصب، تمام اتصالات را دوباره کنترل نمایید.

سناریوی اجرایی

فرض کنید یک نیروگاه خورشیدی ۳۰۰ کیلوواتی روی سقف سوله فلزی اجرا می‌شود. طراح از سیستم Mini-rail برای کاهش وزن سازه استفاده کرده است. پنل‌های انتخاب‌شده دارای فریم ۳۵ میلی‌متری هستند.

اگر مجری از کلمپ مخصوص ریل استاندارد L-foot استفاده کند، به دلیل تفاوت ابعاد شیار و ارتفاع ریل، اتصال به‌درستی شکل نمی‌گیرد و احتمال شل شدن پنل‌ها در اثر باد افزایش پیدا می‌کند.

در مقابل، انتخاب کلمپ اختصاصی Mini-rail با ارتفاع ۳۵ میلی‌متر، مهره سازگار و پیچ استاندارد باعث می‌شود نصب سریع‌تر انجام شود، توزیع نیرو یکنواخت باشد و ایمنی سیستم در طول بهره‌برداری حفظ گردد.

جمع‌بندی

انتخاب کلمپ میانی تنها به ابعاد فریم پنل محدود نمی‌شود و باید هم‌زمان نوع ریل، طراحی شیار، ظرفیت بارگذاری، جنس قطعات و الزامات استاندارد بررسی شوند. سیستم‌های L-foot، Mini-rail و W-rail هرکدام ویژگی‌های سازه‌ای متفاوتی دارند و استفاده از کلمپ سازگار با همان سیستم، مهم‌ترین شرط دستیابی به اتصال ایمن و پایدار است. بررسی مشخصات فنی پیش از خرید، استفاده از قطعات باکیفیت و اجرای صحیح دستورالعمل نصب، علاوه بر افزایش عمر نیروگاه، هزینه‌های نگهداری و ریسک خرابی تجهیزات را نیز به حداقل می‌رساند.

سوالات متداول

۱. آیا یک کلمپ میانی برای همه انواع ریل قابل استفاده است؟

خیر. طراحی شیار، ابعاد ریل و روش اتصال در هر سیستم متفاوت است و کلمپ باید با همان نوع ریل سازگار باشد.

۲. مهم‌ترین معیار انتخاب کلمپ میانی چیست؟

سازگاری کامل با نوع ریل و ضخامت فریم پنل، مهم‌ترین معیار انتخاب محسوب می‌شود.

۳. برای Mini-rail چه نوع کلمپی مناسب‌تر است؟

کلمپ‌های کم‌ارتفاع، فشرده و سازگار با ریل‌های کوتاه بهترین گزینه برای این سیستم هستند.

۴. آیا ضخامت فریم پنل در انتخاب کلمپ تأثیر دارد؟

بله. ارتفاع کلمپ باید دقیقاً متناسب با ضخامت فریم انتخاب شود تا نیروی فشاری استاندارد ایجاد گردد.

۵. چرا استفاده از پیچ استیل ضدزنگ توصیه می‌شود؟

پیچ‌های استیل مقاومت بالایی در برابر خوردگی، رطوبت و شرایط محیطی دارند و دوام اتصال را افزایش می‌دهند.

۶. آیا می‌توان از کلمپ استاندارد روی W-rail استفاده کرد؟

در اغلب موارد خیر. ریل‌های W معمولاً به کلمپ اختصاصی یا قطعات مورد تأیید سازنده نیاز دارند.

۷. رایج‌ترین اشتباه هنگام نصب کلمپ میانی چیست؟

استفاده از ارتفاع نامناسب، انتخاب مهره ناسازگار با شیار ریل و اعمال گشتاور نادرست از متداول‌ترین خطاهای اجرایی هستند.

۸. چگونه می‌توان از عملکرد صحیح کلمپ پس از نصب اطمینان حاصل کرد؟

کنترل گشتاور پیچ‌ها، بررسی درگیری کامل مهره با شیار ریل، بازبینی فاصله پنل‌ها و انجام بازرسی نهایی پس از نصب، بهترین روش برای اطمینان از عملکرد صحیح کلمپ میانی است.

مقدمه

در سازه‌های نصب پنل خورشیدی، قطعات اتصال‌دهنده نقش تعیین‌کننده‌ای در پایداری، ایمنی و طول عمر سیستم دارند. کلمپ میانی به‌عنوان یکی از اجزای کلیدی در فیکس کردن پنل‌ها روی ریل، مستقیماً بر عملکرد کل سازه تأثیر می‌گذارد و انتخاب نادرست آن می‌تواند موجب کاهش راندمان یا حتی آسیب به ماژول‌ها شود.

با افزایش استفاده از انرژی خورشیدی در پروژه‌های صنعتی و خانگی، شناخت دقیق مشخصات فنی کلمپ میانی از جمله جنس، ارتفاع، عرض دهانه و استانداردهای ساخت، به یک ضرورت مهندسی تبدیل شده است. در ادامه، این قطعه را به‌صورت تخصصی بررسی می‌کنیم تا انتخابی دقیق و بدون خطا داشته باشید.

کلمپ میانی چیست و چه نقشی در سازه خورشیدی دارد؟

کلمپ میانی (Mid Clamp) قطعه‌ای فلزی یا آلیاژی است که بین دو پنل خورشیدی قرار می‌گیرد و آن‌ها را به ریل آلومینیومی متصل می‌کند. برخلاف کلمپ انتهایی که در لبه‌ها استفاده می‌شود، این قطعه وظیفه نگه‌داشتن دو پنل مجاور را به‌صورت هم‌زمان بر عهده دارد.

از منظر مهندسی سازه، این قطعه باید بتواند نیروهای باد، لرزش و انبساط حرارتی را کنترل کند. هرگونه ضعف در طراحی یا نصب، مستقیماً باعث کاهش پایداری کل آرایه خورشیدی خواهد شد.

اهمیت کلمپ میانی در سیستم‌های فتوولتائیک

در سیستم‌های خورشیدی مدرن، تمرکز بر کاهش هزینه نگهداری و افزایش عمر مفید است. استفاده از کلمپ میانی استاندارد باعث می‌شود فشار به‌صورت یکنواخت بین پنل‌ها توزیع شود و تنش نقطه‌ای روی شیشه ماژول کاهش یابد.

جنس کلمپ میانی و تأثیر آن بر عملکرد

انتخاب جنس مناسب یکی از مهم‌ترین عوامل در کیفیت کلمپ میانی محسوب می‌شود. متریال نامناسب می‌تواند در شرایط محیطی سخت مانند رطوبت بالا یا مناطق ساحلی دچار خوردگی شود.

آلومینیوم آندایزشده

رایج‌ترین جنس مورد استفاده در ساخت کلمپ میانی، آلومینیوم آندایزشده است. این ماده علاوه بر وزن کم، مقاومت بالایی در برابر خوردگی دارد و با ریل‌های آلومینیومی کاملاً سازگار است.

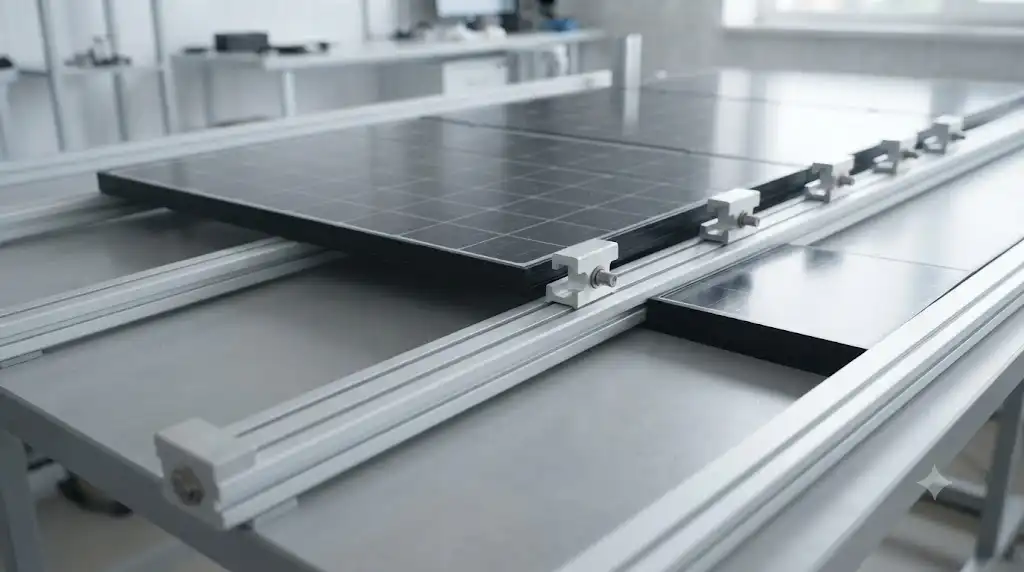

فولاد ضدزنگ (استنلس استیل)

در پروژه‌هایی که بار باد شدید یا شرایط صنعتی سخت وجود دارد، از استیل ضدزنگ استفاده می‌شود. این نوع کلمپ مقاومت مکانیکی بالاتری دارد اما وزن و هزینه آن بیشتر است.

ترکیب آلیاژی و پیچ‌های گالوانیزه

در برخی مدل‌ها، بدنه از آلومینیوم و پیچ‌ها از فولاد گالوانیزه ساخته می‌شود. این ترکیب تعادل مناسبی بین قیمت و دوام ایجاد می‌کند.

ارتفاع و عرض دهانه در کلمپ میانی

ابعاد فنی کلمپ میانی از مهم‌ترین فاکتورهای انتخاب آن است. این ابعاد باید دقیقاً متناسب با ضخامت فریم پنل و نوع ریل باشند.

ارتفاع کلمپ میانی

ارتفاع به فاصله بین سطح ریل و نقطه فشار روی فریم پنل اشاره دارد. انتخاب ارتفاع اشتباه ممکن است باعث ایجاد فشار بیش از حد یا لق شدن پنل شود.

به‌طور معمول:

• پنل‌های ۳۰ تا ۳۵ میلی‌متر: ارتفاع استاندارد کلمپ ۳۰–۳۵ میلی‌متر
• پنل‌های صنعتی ضخیم‌تر: ارتفاع ۳۵–۴۰ میلی‌متر

عرض دهانه (Gap Width)

عرض دهانه مشخص می‌کند کلمپ چه میزان از لبه پنل را پوشش می‌دهد. این مقدار معمولاً بین ۱۰ تا ۱۵ میلی‌متر طراحی می‌شود تا هم گیرایی کافی ایجاد شود و هم از آسیب به فریم جلوگیری شود.

اهمیت تطابق ابعادی

چنانچه عرض دهانه کمتر از استاندارد باشد، احتمال ترک در فریم افزایش می‌یابد. در مقابل، دهانه بیش از حد بزرگ موجب کاهش گیرایی و افزایش خطر لغزش پنل خواهد شد.

استانداردهای مهم در طراحی و تولید کلمپ میانی

رعایت استانداردها در تولید این قطعه نقش حیاتی در ایمنی سیستم دارد. تولیدکنندگان معتبر معمولاً از استانداردهای بین‌المللی زیر پیروی می‌کنند:

استاندارد IEC 61215

این استاندارد مربوط به کیفیت و دوام ماژول‌های خورشیدی است و به‌طور غیرمستقیم روی طراحی کلمپ‌ها نیز تأثیر دارد.

استاندارد UL 2703

در سیستم‌های نصب، این استاندارد به بررسی اتصالات مکانیکی و الکتریکی می‌پردازد. کلمپ‌های دارای تایید UL معمولاً ایمنی بالاتری دارند.

مقاومت در برابر خوردگی

در مناطق مرطوب یا ساحلی، پوشش آندایز یا استیل ضدزنگ باید حداقل ۸ تا ۱۲ میکرون ضخامت داشته باشد تا از زنگ‌زدگی جلوگیری شود.

مراحل نصب کلمپ میانی به‌صورت اصولی

نصب صحیح این قطعه به‌اندازه انتخاب آن اهمیت دارد. کوچک‌ترین خطا در نصب می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

مرحله ۱: بررسی ریل و پنل

پیش از نصب، باید از هم‌راستایی ریل‌ها و سالم بودن فریم پنل اطمینان حاصل شود. هرگونه انحراف می‌تواند فشار نامتوازن ایجاد کند.

مرحله ۲: قرار دادن کلمپ بین دو پنل

کلمپ میانی دقیقاً در محل اتصال دو پنل قرار می‌گیرد. در این مرحله باید فاصله استاندارد بین ماژول‌ها رعایت شود.

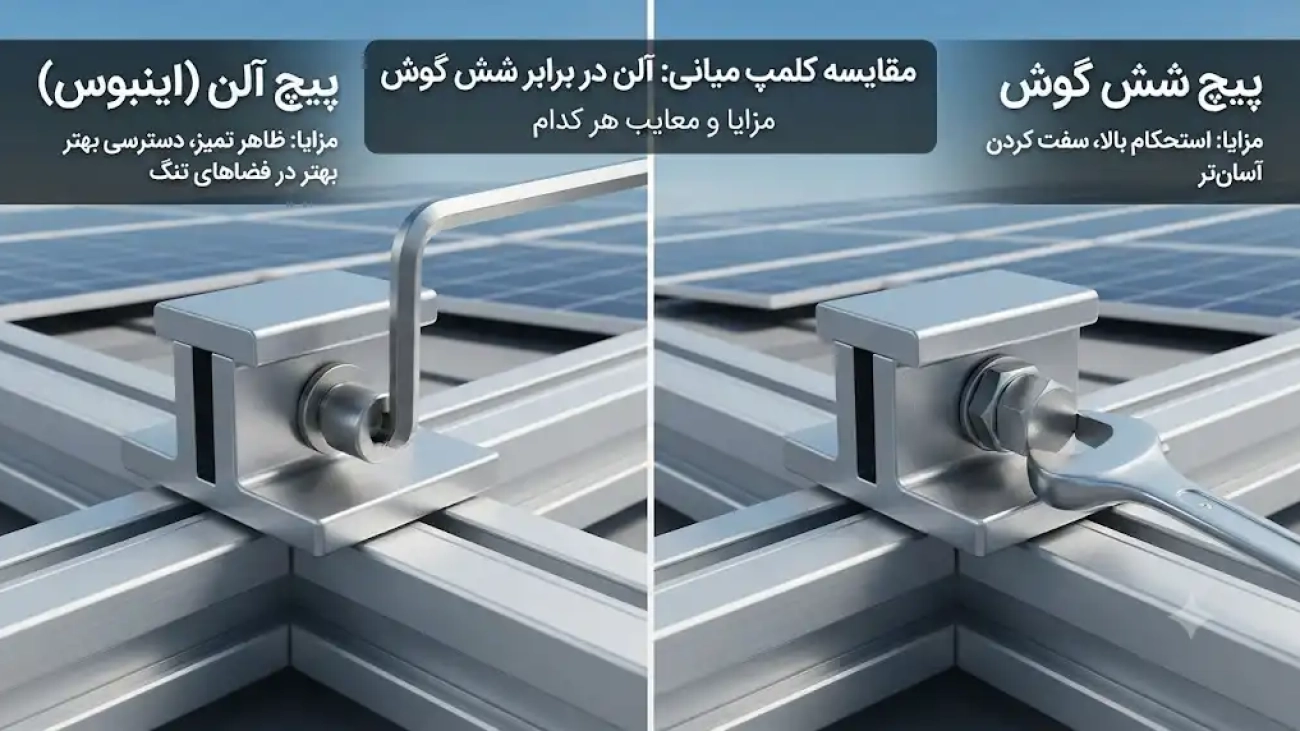

مرحله ۳: بستن پیچ‌ها با گشتاور مناسب

استفاده از آچار ترک‌متر توصیه می‌شود تا فشار بیش از حد به فریم وارد نشود. معمولاً گشتاور بین ۸ تا ۱۲ نیوتن‌متر مناسب است.

مرحله ۴: کنترل نهایی

پس از نصب، بررسی لرزش و اطمینان از عدم حرکت پنل‌ها ضروری است.

خطاهای رایج در استفاده از کلمپ میانی

شناخت اشتباهات رایج می‌تواند از هزینه‌های تعمیر و تعویض جلوگیری کند.

انتخاب سایز نامناسب

یکی از متداول‌ترین خطاها، استفاده از کلمپ با ارتفاع غیرمتناسب با فریم پنل است.

سفت کردن بیش از حد پیچ‌ها

فشار بیش از حد می‌تواند باعث ترک خوردن فریم آلومینیومی پنل شود.

استفاده از متریال بی‌کیفیت

کلمپ‌های ارزان و بدون استاندارد معمولاً در برابر UV و رطوبت دوام کافی ندارند.

عدم رعایت فاصله استاندارد بین پنل‌ها

این موضوع می‌تواند باعث ایجاد تنش حرارتی و کاهش راندمان سیستم شود.

کاربردهای کلمپ میانی در پروژه‌های مختلف

این قطعه در انواع پروژه‌های خورشیدی کاربرد دارد و محدود به یک نوع نصب خاص نیست.

نیروگاه‌های خورشیدی صنعتی

در مقیاس بزرگ، استفاده از کلمپ‌های استاندارد باعث افزایش پایداری آرایه‌ها در برابر بادهای شدید می‌شود.

سیستم‌های خانگی (Residential)

در پشت‌بام‌ها، اهمیت وزن کم و نصب سریع بیشتر مورد توجه قرار می‌گیرد.

پروژه‌های تجاری و اداری

در این پروژه‌ها، زیبایی ظاهری و یکپارچگی سازه نیز اهمیت دارد.

راهکارهای انتخاب و استفاده بهینه از کلمپ میانی

برای دستیابی به بهترین عملکرد، رعایت چند نکته کلیدی ضروری است:

اولین نکته، انتخاب کلمپ متناسب با ضخامت فریم پنل است. سپس باید به کیفیت آلیاژ و پوشش سطحی توجه شود.

از سوی دیگر، استفاده از برندهای معتبر و دارای استاندارد بین‌المللی، ریسک خرابی را به حداقل می‌رساند.

در نهایت، اجرای نصب توسط تکنسین آموزش‌دیده نقش تعیین‌کننده‌ای در عملکرد نهایی سیستم دارد.

کلمپ میانی قطعه‌ای فلزی در سازه‌های پنل خورشیدی است که برای اتصال و ثابت نگه داشتن دو پنل مجاور روی ریل استفاده می‌شود. این قطعه معمولاً از آلومینیوم آندایزشده یا استیل ضدزنگ ساخته می‌شود و باید با ضخامت فریم پنل (معمولاً ۳۰ تا ۴۰ میلی‌متر) و عرض دهانه استاندارد (حدود ۱۰ تا ۱۵ میلی‌متر) هماهنگ باشد تا از لغزش یا آسیب به پنل جلوگیری کند.

مثال اجرایی از یک پروژه واقعی

در یک نیروگاه ۵ مگاواتی در منطقه بادخیز، استفاده از کلمپ‌های آلومینیومی استاندارد با ارتفاع ۳۵ میلی‌متر باعث شد میزان جابه‌جایی پنل‌ها در طوفان‌های فصلی به حداقل برسد. در نسخه‌های اولیه پروژه، استفاده از کلمپ‌های متفرقه منجر به شکستگی چند فریم شده بود، اما پس از جایگزینی با مدل استاندارد، مشکل به‌طور کامل برطرف شد.

سوالات متداول (FAQ)

۱. کلمپ میانی چه تفاوتی با کلمپ انتهایی دارد؟

کلمپ میانی بین دو پنل قرار می‌گیرد، در حالی که کلمپ انتهایی فقط برای ثابت کردن لبه‌های آرایه استفاده می‌شود.

۲. بهترین جنس برای کلمپ میانی چیست؟

آلومینیوم آندایزشده به دلیل وزن کم و مقاومت مناسب، انتخاب رایج‌تری محسوب می‌شود، اما در شرایط سخت استیل ضدزنگ بهتر است.

۳. ارتفاع استاندارد کلمپ میانی چقدر است؟

این مقدار معمولاً بین ۳۰ تا ۴۰ میلی‌متر بسته به ضخامت فریم پنل انتخاب می‌شود.

۴. آیا امکان استفاده از یک سایز برای همه پنل‌ها وجود دارد؟

خیر، هر پنل بسته به ضخامت فریم نیاز به کلمپ متناسب دارد و استفاده از سایز اشتباه توصیه نمی‌شود.

۵. اگر پیچ‌ها بیش از حد سفت شوند چه اتفاقی می‌افتد؟

فشار اضافی می‌تواند باعث ترک خوردن فریم پنل یا کاهش عمر سیستم شود.

۶. آیا کلمپ میانی در برابر زنگ‌زدگی مقاوم است؟

مدل‌های آندایزشده و استیل ضدزنگ مقاومت بالایی در برابر خوردگی دارند، به‌خصوص در مناطق مرطوب.

۷. فاصله استاندارد بین دو پنل چقدر باید باشد؟

معمولاً بین ۱۰ تا ۲۰ میلی‌متر بسته به طراحی سیستم و نوع کلمپ در نظر گرفته می‌شود.

۸. آیا نصب کلمپ نیاز به ابزار خاص دارد؟

استفاده از آچار ترک‌متر برای کنترل گشتاور توصیه می‌شود تا از آسیب به پنل جلوگیری شود.

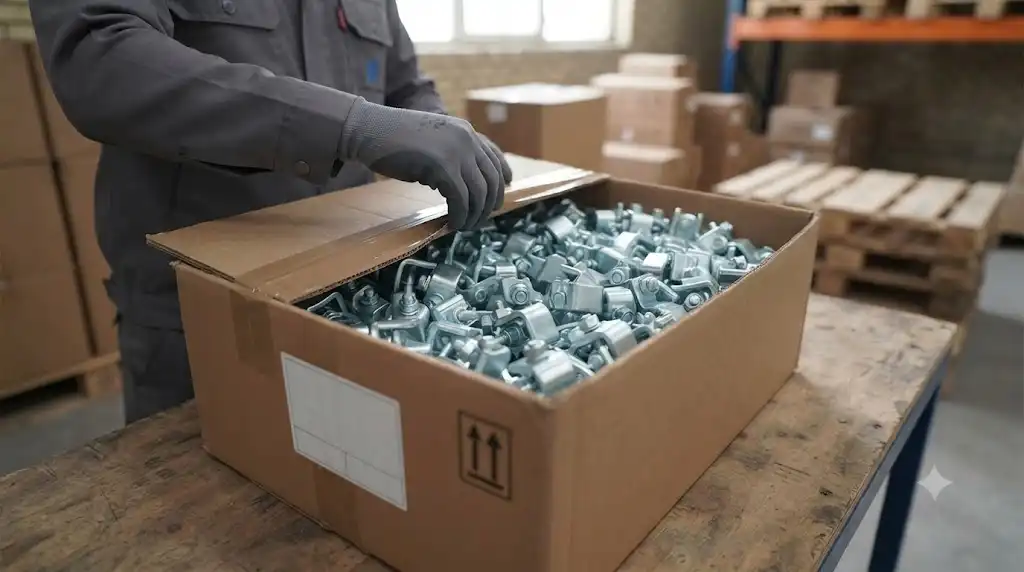

خرید عمده کلمپ انتهایی از کدام تأمین‌کنندگان انجام شود؟

برای خرید عمده کلمپ انتهایی، بهتر است تأمین‌کنندگانی را انتخاب کنید که توان تولید یا تأمین مستمر، ارائه مشخصات فنی، گارانتی کیفیت، امکان فروش عمده، ارسال سراسری و پشتیبانی فنی داشته باشند. علاوه بر قیمت، کیفیت آلیاژ، پوشش ضدخوردگی، استانداردهای ساخت و خدمات پس از فروش نیز باید بررسی شوند.

مقدمه

با افزایش اجرای نیروگاه‌های خورشیدی، استفاده از کلمپ انتهایی به‌عنوان یکی از مهم‌ترین قطعات نصب پنل‌های خورشیدی رشد چشمگیری پیدا کرده است. این قطعه وظیفه تثبیت پنل در انتهای ردیف استراکچر را بر عهده دارد و نقش مستقیمی در ایمنی و دوام سیستم ایفا می‌کند.

خرید عمده کلمپ انتهایی تنها به یافتن پایین‌ترین قیمت محدود نمی‌شود. کیفیت متریال، دقت ابعادی، سازگاری با ریل و فریم پنل، نوع پوشش سطحی و توانایی تأمین‌کننده در تحویل به‌موقع، عواملی هستند که بر موفقیت پروژه تأثیر می‌گذارند.

اگر انتخاب تأمین‌کننده بدون بررسی انجام شود، احتمال دریافت محصولات غیراستاندارد، تأخیر در اجرای پروژه و افزایش هزینه‌های نگهداری وجود خواهد داشت. به همین دلیل، آشنایی با معیارهای انتخاب فروشنده و شناخت شرکت‌های فعال بازار اهمیت زیادی دارد.

کلمپ انتهایی چیست؟

کلمپ انتهایی (End Clamp) قطعه‌ای آلومینیومی یا فولادی است که در دو انتهای هر ردیف پنل خورشیدی نصب می‌شود و وظیفه نگهداری و تثبیت آخرین پنل را بر عهده دارد.

این قطعه معمولاً همراه با پیچ استیل، مهره T و واشر عرضه می‌شود و باید با ضخامت فریم پنل و نوع ریل سازگار باشد.

اهمیت خرید عمده از تأمین‌کننده معتبر

خرید عمده زمانی موفق خواهد بود که تأمین‌کننده بتواند کیفیت محصول را در تمام سفارش‌ها حفظ کند.

وجود موجودی کافی، ارائه آنالیز آلیاژ، کنترل کیفیت، بسته‌بندی مناسب و پشتیبانی فنی از مهم‌ترین ویژگی‌های یک فروشنده حرفه‌ای محسوب می‌شوند.

معیارهای انتخاب تأمین‌کننده

کیفیت مواد اولیه

کلمپ‌های ساخته‌شده از آلومینیوم آلیاژی آنودایز شده یا فولاد ضدزنگ، مقاومت بیشتری در برابر خوردگی دارند.

دقت ابعادی

ابعاد کلمپ باید کاملاً با ضخامت فریم پنل و ریل نصب هماهنگ باشد.

ظرفیت تولید

برای پروژه‌های بزرگ، توان تأمین مستمر اهمیت زیادی دارد.

قیمت رقابتی

مقایسه قیمت همراه با کیفیت واقعی محصول بهترین روش تصمیم‌گیری است.

خدمات فنی

پشتیبانی در انتخاب مدل مناسب، مزیت مهمی برای پروژه‌های صنعتی محسوب می‌شود.

استانداردهای مهم

در زمان خرید عمده به موارد زیر توجه کنید:

• آلیاژ استاندارد آلومینیوم
• پیچ و مهره استنلس استیل
• پوشش آنودایز یا ضدخوردگی
• تلرانس دقیق ابعاد
• مقاومت مکانیکی مناسب
• سازگاری با انواع ریل‌های خورشیدی

معرفی شرکت‌ها و تأمین‌کنندگان فعال

فهرست زیر شامل شرکت‌ها و مجموعه‌هایی است که به‌صورت عمومی در حوزه تولید یا تأمین کلمپ، تجهیزات نصب پنل خورشیدی یا اتصالات صنعتی فعالیت دارند. ترتیب فهرست به معنی برتری یا رتبه‌بندی نیست.

۱. شرکت آلوکست ایران

این مجموعه در زمینه تولید سازه‌ها، پروفیل‌ها و اتصالات سیستم‌های نصب پنل خورشیدی فعالیت دارد و انواع کلمپ و متعلقات نصب را ارائه می‌کند.

۲. شرکت تولیدی سی چنل

از تولیدکنندگان تجهیزات استراکچر خورشیدی است و کلمپ‌های انتهایی آلومینیومی با مشخصات مختلف عرضه می‌کند.

۳. نیرو انرژی سپنتا

این شرکت کلمپ‌های انتهایی آلومینیومی مناسب نصب پنل خورشیدی را عرضه کرده و مشخصات فنی محصولات را منتشر می‌کند.

۴. Solarniroo

در زمینه توزیع تجهیزات خورشیدی و انواع Module Clamp فعالیت دارد و محصولات نصب پنل را عرضه می‌کند.

۵. شرکت سازه‌های فولادی صفا

این مجموعه از تولیدکنندگان سازه‌های نصب نیروگاه خورشیدی و متعلقات مرتبط از جمله تجهیزات نصب پنل است.

۶. ایران کلمپ

یکی از مجموعه‌های فعال در حوزه تولید و فروش انواع کلمپ و اتصالات صنعتی است که امکان تأمین سفارش‌های عمده را نیز ارائه می‌دهد.

۷. کوشان فراز سپهر

در حوزه تجهیزات و اتصالات صنعتی فعالیت داشته و می‌تواند گزینه‌ای برای استعلام قیمت و خرید عمده باشد.

۸. شرکت نقش گستران

تولیدکننده تجهیزات صنعتی بوده و امکان بررسی ظرفیت تأمین پروژه‌های مختلف را دارد.

۹. Linkran Industrial Group

از مجموعه‌های فعال در حوزه تجهیزات صنعتی و پروژه‌های مرتبط محسوب می‌شود.

۱۰. Takab Ettesal Co.

تولیدکننده تجهیزات و اتصالات صنعتی است و برای پروژه‌های مختلف قابل استعلام خواهد بود.

چگونه بهترین تأمین‌کننده را انتخاب کنیم؟

ابتدا نمونه محصول را بررسی کنید.

سپس گواهی کیفیت و مشخصات فنی را دریافت نمایید.

در ادامه ظرفیت تولید، زمان تحویل و شرایط گارانتی را مقایسه کنید.

همچنین درباره سوابق پروژه‌های قبلی و رضایت مشتریان تحقیق کنید.

در نهایت قرارداد خرید را با ذکر مشخصات فنی، زمان تحویل و شرایط ضمانت تنظیم نمایید.

اشتباهات رایج هنگام خرید عمده

انتخاب محصول تنها بر اساس قیمت، یکی از رایج‌ترین خطاها است.

بی‌توجهی به کیفیت پیچ و مهره، بررسی نکردن پوشش آنودایز، خرید بدون نمونه اولیه، نداشتن قرارداد مشخص و استعلام از تنها یک فروشنده نیز می‌تواند باعث افزایش هزینه‌های پروژه شود.

راهکارهای کاربردی

پیش از ثبت سفارش، مشخصات فنی پروژه را به تأمین‌کننده اعلام کنید.

از چند فروشنده مختلف استعلام قیمت بگیرید و تنها قیمت را ملاک انتخاب قرار ندهید.

نمونه اولیه را از نظر کیفیت ماشین‌کاری، پوشش سطح و دقت ابعاد بررسی کنید.

در سفارش‌های بزرگ، برنامه زمان‌بندی تحویل را به‌صورت مکتوب دریافت نمایید.

همیشه از فروشندگانی خرید کنید که خدمات فنی و پشتیبانی پس از فروش ارائه می‌دهند.

سناریوی اجرایی

فرض کنید یک پیمانکار قصد اجرای نیروگاه خورشیدی ۵۰۰ کیلوواتی را دارد و به چند هزار عدد کلمپ انتهایی نیازمند است. ابتدا مشخصات فنی پروژه شامل ضخامت فریم پنل، نوع ریل و شرایط محیطی برای چند تأمین‌کننده ارسال می‌شود.

پس از دریافت نمونه، کیفیت آلیاژ، پوشش آنودایز، دقت ابعاد و عملکرد اتصالات بررسی می‌شود. در نهایت، فروشنده‌ای انتخاب می‌شود که علاوه بر قیمت مناسب، توان تحویل مرحله‌ای و تضمین کیفیت را نیز ارائه می‌دهد. این فرآیند باعث کاهش ریسک تأخیر پروژه و افزایش دوام سیستم نصب خواهد شد.

جمع‌بندی

خرید عمده کلمپ انتهایی نیازمند بررسی هم‌زمان کیفیت، قیمت، ظرفیت تولید و خدمات فنی تأمین‌کننده است. انتخاب آگاهانه می‌تواند هزینه‌های نگهداری را کاهش داده و عملکرد بلندمدت استراکچر خورشیدی را بهبود ببخشد.

پیش از نهایی کردن قرارداد، نمونه محصول، مشخصات فنی، زمان تحویل و سوابق اجرایی فروشنده را بررسی کنید تا از تأمین مطمئن و اجرای موفق پروژه اطمینان حاصل شود.

سوالات متداول

بهترین جنس کلمپ انتهایی چیست؟

آلومینیوم آلیاژی آنودایز شده همراه با پیچ و مهره استنلس استیل از رایج‌ترین و مناسب‌ترین گزینه‌ها است.

هنگام خرید عمده چه نکاتی اهمیت دارد؟

کیفیت، قیمت، ظرفیت تأمین، استانداردهای ساخت، زمان تحویل و خدمات پس از فروش.

آیا همه کلمپ‌های انتهایی با تمام پنل‌ها سازگار هستند؟

خیر، باید ضخامت فریم پنل و نوع ریل بررسی شود.

آیا نمونه اولیه قبل از خرید عمده ضروری است؟

بله، بررسی نمونه از نظر کیفیت ساخت و دقت ابعاد توصیه می‌شود.

چرا پوشش آنودایز اهمیت دارد؟

این پوشش مقاومت قطعه را در برابر خوردگی و شرایط محیطی افزایش می‌دهد.

آیا قیمت پایین همیشه انتخاب مناسبی است؟

خیر، کیفیت پایین می‌تواند هزینه تعمیر و تعویض را در آینده افزایش دهد.

چگونه از کیفیت تأمین‌کننده مطمئن شویم؟

با بررسی سوابق پروژه، دریافت نمونه، مشاهده مشخصات فنی و مقایسه خدمات فروش و پشتیبانی.
