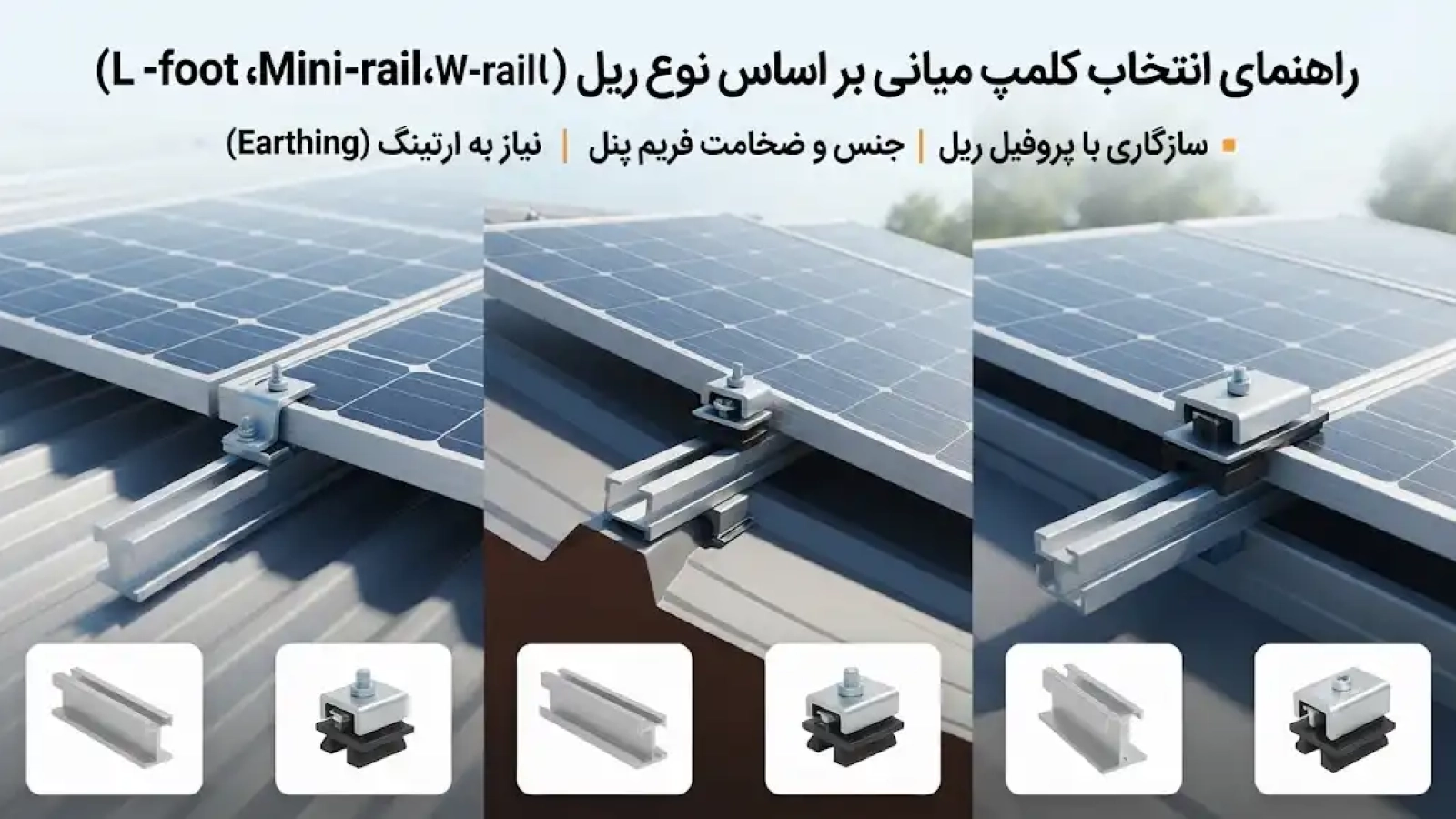

راهنمای سریع انتخاب کلمپ میانی (Featured Snippet)
انتخاب کلمپ میانی باید بر اساس نوع ریل نصب، ضخامت فریم پنل خورشیدی، جنس آلیاژ، میزان بار باد و برف و سازگاری با استانداردهای سازه انجام شود. در سیستمهای L-foot معمولاً از کلمپهای استاندارد متناسب با ریل آلومینیومی استفاده میشود، در Mini-rail کلمپ باید با ارتفاع محدود و طراحی فشرده سازگار باشد و در W-rail نیز ابعاد شیار، نوع پیچ و ظرفیت تحمل بار مهمترین معیارهای انتخاب هستند. استفاده از کلمپ نامتناسب میتواند باعث کاهش استحکام سازه، آسیب به پنل و افت طول عمر نیروگاه شود.
اهمیت انتخاب صحیح کلمپ میانی
کلمپ میانی یکی از مهمترین اجزای سیستم نصب پنل خورشیدی محسوب میشود که وظیفه اتصال دو پنل مجاور به ریل را بر عهده دارد. این قطعه علاوه بر تثبیت موقعیت پنلها، نیروهای ناشی از باد، لرزش، تغییرات دما و بارهای مکانیکی را به سازه منتقل میکند. به همین دلیل، انتخاب نادرست آن میتواند عملکرد کل سیستم نصب را تحت تأثیر قرار دهد.
از سوی دیگر، هر نوع ریل دارای طراحی، ابعاد و محل قرارگیری شیار متفاوتی است. به همین علت، یک کلمپ که برای سیستم L-foot مناسب است الزاماً روی Mini-rail یا W-rail عملکرد مطلوبی نخواهد داشت. تطابق کامل میان کلمپ و ریل علاوه بر افزایش ایمنی، سرعت نصب را نیز بهبود میدهد و هزینههای تعمیرات آینده را کاهش میدهد.
کلمپ میانی چیست و چه وظیفهای دارد؟
کلمپ میانی یا Mid Clamp قطعهای از جنس آلومینیوم اکسترود شده یا آلیاژهای مقاوم به خوردگی است که بین دو پنل خورشیدی قرار میگیرد. این قطعه با استفاده از پیچ، مهره و شیار ریل، پنلها را به صورت کاملاً ایمن در جای خود نگه میدارد.
وظایف اصلی کلمپ میانی شامل موارد زیر است:
- تثبیت فاصله استاندارد بین پنلها
- انتقال بارهای مکانیکی به ریل
- جلوگیری از جابهجایی پنل در اثر باد
- کاهش تنش روی فریم پنل
- افزایش دوام سیستم نصب
در بیشتر سیستمهای فتوولتائیک، کلمپ میانی از آلومینیوم آنودایز شده و پیچهای استیل ضدزنگ A2 یا A4 ساخته میشود تا در برابر رطوبت، اشعه UV و شرایط محیطی مقاومت بالایی داشته باشد.
معیارهای اصلی انتخاب کلمپ میانی
پیش از انتخاب مدل مناسب، باید چند عامل فنی بررسی شود.
نوع ریل
مهمترین معیار، نوع ریل نصب است. طراحی شیار، عرض پروفیل، ارتفاع ریل و روش اتصال در هر سیستم متفاوت است و کلمپ باید دقیقاً با همان ساختار هماهنگ باشد.
ضخامت فریم پنل
پنلهای خورشیدی معمولاً دارای فریمهایی با ضخامت ۳۰، ۳۵، ۴۰، ۴۵ یا ۵۰ میلیمتر هستند. ارتفاع کلمپ باید دقیقاً متناسب با ضخامت فریم انتخاب شود تا نیروی فشاری استاندارد ایجاد گردد.
جنس قطعات
استفاده از آلومینیوم سری ۶۰۰۵-T5 یا ۶۰۶۳-T5 به همراه پیچ استیل ضدزنگ، مقاومت مناسبی در برابر خوردگی ایجاد میکند و عمر سیستم را افزایش میدهد.
ظرفیت بارگذاری
در مناطق بادخیز یا برفگیر، کلمپ باید بتواند بارهای دینامیکی و استاتیکی بیشتری را تحمل کند. انتخاب محصول دارای آزمونهای مکانیکی معتبر، ریسک شکست اتصالات را کاهش میدهد.
سازگاری با استانداردها
کلمپ مناسب باید با استانداردهای طراحی سازه، مقاومت خوردگی و الزامات سیستمهای فتوولتائیک مطابقت داشته باشد تا ایمنی بلندمدت نیروگاه تضمین شود.
انتخاب کلمپ میانی برای سیستم L-foot
سیستم L-foot یکی از متداولترین روشهای نصب پنل روی سقفهای فلزی و شیروانی است. در این روش، پایه L شکل به سازه متصل شده و ریل آلومینیومی روی آن قرار میگیرد.
ویژگیهای این سیستم
ریلها معمولاً دارای شیار استاندارد T یا C هستند و امکان استفاده از انواع مهره کشویی را فراهم میکنند. به همین دلیل، تنوع کلمپهای قابل استفاده در این سیستم نسبتاً زیاد است.
کلمپ مناسب
برای ریلهای L-foot معمولاً از کلمپهای استاندارد آلومینیومی استفاده میشود که دارای مشخصات زیر هستند:
- ارتفاع متناسب با فریم پنل
- پیچ استیل ضدزنگ
- مهره کشویی سازگار با شیار ریل
- قابلیت تحمل بارهای مکانیکی بالا
این نوع کلمپ برای پروژههای تجاری، صنعتی و نیروگاههای مقیاس بزرگ گزینهای قابل اعتماد محسوب میشود.
انتخاب کلمپ میانی برای Mini-rail
Mini-rail به دلیل کاهش مصرف آلومینیوم و سرعت نصب بالا، در سالهای اخیر محبوبیت زیادی پیدا کرده است. در این سیستم، به جای ریلهای بلند، از قطعات کوتاه استفاده میشود.
ویژگیهای Mini-rail
ارتفاع کمتر ریل باعث میشود فضای نصب محدودتر باشد و انتخاب کلمپ اهمیت بیشتری پیدا کند.
همچنین، محل قرارگیری پیچ و شیار معمولاً با سیستمهای معمولی تفاوت دارد.
کلمپ مناسب
در این سیستم بهتر است از کلمپهایی استفاده شود که:
- طراحی فشرده داشته باشند.
- با ریلهای کوتاه سازگار باشند.
- امکان نصب سریع را فراهم کنند.
- فشار یکنواخت روی فریم ایجاد کنند.
به دلیل محدود بودن سطح تماس، کیفیت ساخت کلمپ در Mini-rail اهمیت بیشتری نسبت به بسیاری از سیستمهای دیگر دارد.
انتخاب کلمپ میانی برای W-rail
W-rail بیشتر در پروژههایی استفاده میشود که مقاومت سازهای بالاتر یا طراحی اختصاصی مدنظر باشد. شکل هندسی این ریل با مدلهای رایج تفاوت دارد و به همین دلیل نمیتوان از هر نوع کلمپی استفاده کرد.
ویژگیهای W-rail
پروفیل W شکل باعث افزایش استحکام خمشی ریل میشود و ظرفیت تحمل بار بیشتری ایجاد میکند.
در مقابل، ابعاد شیار و نوع اتصال نیز اختصاصیتر است.
کلمپ مناسب
برای این نوع ریل باید موارد زیر بررسی شوند:
- سازگاری کامل مهره با شیار ریل
- طول مناسب پیچ
- ارتفاع دقیق کلمپ
- ظرفیت تحمل بار مطابق طراحی سازه
- تأییدیه سازنده ریل
در بسیاری از پروژهها، تولیدکنندگان W-rail استفاده از کلمپ اختصاصی خود را توصیه میکنند تا تمامی آزمونهای مکانیکی معتبر باقی بماند.
مقایسه کلمپ میانی در انواع ریل
| نوع ریل | ویژگی اصلی | نوع کلمپ پیشنهادی |
|---|---|---|
| L-foot | ریل استاندارد با شیار رایج | کلمپ استاندارد آلومینیومی |
| Mini-rail | ریل کوتاه و فشرده | کلمپ کمارتفاع و سبک |
| W-rail | ریل اختصاصی با مقاومت بالا | کلمپ اختصاصی سازگار با شیار W |
استانداردهای فنی مؤثر در انتخاب کلمپ
انتخاب کلمپ نباید تنها بر اساس ابعاد انجام شود. رعایت الزامات فنی نیز اهمیت زیادی دارد.
مقاومت در برابر خوردگی یکی از مهمترین معیارها است، زیرا تجهیزات نیروگاه معمولاً بیش از ۲۵ سال در فضای باز قرار میگیرند.
آزمونهای بارگذاری مکانیکی نیز باید نشان دهند که اتصال در برابر نیروهای کششی و فشاری عملکرد مناسبی دارد.
علاوه بر این، گشتاور سفت کردن پیچها باید مطابق دستورالعمل سازنده رعایت شود. اعمال گشتاور کمتر موجب شل شدن اتصال میشود و گشتاور بیش از حد نیز احتمال آسیب به فریم پنل را افزایش میدهد.
خطاهای رایج هنگام انتخاب کلمپ میانی
یکی از اشتباهات متداول، استفاده از کلمپ با ارتفاع نامتناسب است. این موضوع باعث میشود فشار کافی روی فریم ایجاد نشود یا برعکس، تنش بیش از حد به پنل وارد شود.
اشتباه دیگر، انتخاب مهرهای است که با شیار ریل هماهنگ نیست. در چنین شرایطی اتصال به درستی قفل نمیشود و احتمال لغزش پنل افزایش پیدا میکند.
برخی مجریان نیز تنها به قیمت محصول توجه میکنند و کیفیت آلیاژ یا نوع پوشش ضدخوردگی را نادیده میگیرند. این تصمیم معمولاً در بلندمدت باعث خوردگی قطعات و افزایش هزینههای نگهداری میشود.
نادیده گرفتن بارهای طراحی منطقه نیز از دیگر خطاهای مهم است. کلمپی که برای یک منطقه کمباد مناسب است، الزاماً در مناطق ساحلی یا کوهستانی عملکرد قابل قبولی نخواهد داشت.
راهکارهای کاربردی برای انتخاب بهترین کلمپ میانی
نخست، مدل دقیق ریل را از کاتالوگ سازنده بررسی کنید و تنها از کلمپهای تأییدشده برای همان سیستم استفاده نمایید.
سپس ضخامت واقعی فریم پنل را اندازهگیری کنید و بر اساس همان عدد، ارتفاع کلمپ را انتخاب نمایید.
در مرحله بعد، مشخصات مکانیکی شامل جنس آلومینیوم، کیفیت آنودایزینگ و نوع پیچ استیل را ارزیابی کنید تا دوام اتصال تضمین شود.
همچنین بار باد و برف محل اجرای پروژه را در محاسبات لحاظ کنید و در صورت نیاز از کلمپهای تقویتشده بهره ببرید.
در نهایت، گشتاور نصب را مطابق دستورالعمل سازنده اعمال کنید و پس از پایان نصب، تمام اتصالات را دوباره کنترل نمایید.
سناریوی اجرایی
فرض کنید یک نیروگاه خورشیدی ۳۰۰ کیلوواتی روی سقف سوله فلزی اجرا میشود. طراح از سیستم Mini-rail برای کاهش وزن سازه استفاده کرده است. پنلهای انتخابشده دارای فریم ۳۵ میلیمتری هستند.
اگر مجری از کلمپ مخصوص ریل استاندارد L-foot استفاده کند، به دلیل تفاوت ابعاد شیار و ارتفاع ریل، اتصال بهدرستی شکل نمیگیرد و احتمال شل شدن پنلها در اثر باد افزایش پیدا میکند.
در مقابل، انتخاب کلمپ اختصاصی Mini-rail با ارتفاع ۳۵ میلیمتر، مهره سازگار و پیچ استاندارد باعث میشود نصب سریعتر انجام شود، توزیع نیرو یکنواخت باشد و ایمنی سیستم در طول بهرهبرداری حفظ گردد.
جمعبندی
انتخاب کلمپ میانی تنها به ابعاد فریم پنل محدود نمیشود و باید همزمان نوع ریل، طراحی شیار، ظرفیت بارگذاری، جنس قطعات و الزامات استاندارد بررسی شوند. سیستمهای L-foot، Mini-rail و W-rail هرکدام ویژگیهای سازهای متفاوتی دارند و استفاده از کلمپ سازگار با همان سیستم، مهمترین شرط دستیابی به اتصال ایمن و پایدار است. بررسی مشخصات فنی پیش از خرید، استفاده از قطعات باکیفیت و اجرای صحیح دستورالعمل نصب، علاوه بر افزایش عمر نیروگاه، هزینههای نگهداری و ریسک خرابی تجهیزات را نیز به حداقل میرساند.
سوالات متداول
۱. آیا یک کلمپ میانی برای همه انواع ریل قابل استفاده است؟
خیر. طراحی شیار، ابعاد ریل و روش اتصال در هر سیستم متفاوت است و کلمپ باید با همان نوع ریل سازگار باشد.
۲. مهمترین معیار انتخاب کلمپ میانی چیست؟
سازگاری کامل با نوع ریل و ضخامت فریم پنل، مهمترین معیار انتخاب محسوب میشود.
۳. برای Mini-rail چه نوع کلمپی مناسبتر است؟
کلمپهای کمارتفاع، فشرده و سازگار با ریلهای کوتاه بهترین گزینه برای این سیستم هستند.
۴. آیا ضخامت فریم پنل در انتخاب کلمپ تأثیر دارد؟
بله. ارتفاع کلمپ باید دقیقاً متناسب با ضخامت فریم انتخاب شود تا نیروی فشاری استاندارد ایجاد گردد.
۵. چرا استفاده از پیچ استیل ضدزنگ توصیه میشود؟
پیچهای استیل مقاومت بالایی در برابر خوردگی، رطوبت و شرایط محیطی دارند و دوام اتصال را افزایش میدهند.
۶. آیا میتوان از کلمپ استاندارد روی W-rail استفاده کرد؟
در اغلب موارد خیر. ریلهای W معمولاً به کلمپ اختصاصی یا قطعات مورد تأیید سازنده نیاز دارند.
۷. رایجترین اشتباه هنگام نصب کلمپ میانی چیست؟
استفاده از ارتفاع نامناسب، انتخاب مهره ناسازگار با شیار ریل و اعمال گشتاور نادرست از متداولترین خطاهای اجرایی هستند.
۸. چگونه میتوان از عملکرد صحیح کلمپ پس از نصب اطمینان حاصل کرد؟
کنترل گشتاور پیچها، بررسی درگیری کامل مهره با شیار ریل، بازبینی فاصله پنلها و انجام بازرسی نهایی پس از نصب، بهترین روش برای اطمینان از عملکرد صحیح کلمپ میانی است.
