محاسبه صحیح تعداد کلمپ میانی؛ تضمین استحکام و ایمنی سیستم نصب پنل خورشیدی
انتخاب و محاسبه تعداد کلمپ میانی مورد نیاز برای هر پنل خورشیدی یکی از مهمترین مراحل طراحی سازه نصب سیستمهای فتوولتائیک است. بسیاری از مشکلاتی که در طول عمر نیروگاههای خورشیدی ایجاد میشوند، به انتخاب نادرست تجهیزات نصب یا محاسبه اشتباه تعداد کلمپها مربوط هستند. استفاده از تعداد کمتر از حد استاندارد میتواند باعث کاهش استحکام سازه، جابهجایی پنلها در اثر باد، افزایش تنشهای مکانیکی و حتی آسیب دیدن ماژولهای خورشیدی شود. در مقابل، استفاده بیش از حد از کلمپها نیز هزینه پروژه را افزایش داده و فرآیند نصب را پیچیدهتر میکند.
به همین دلیل، مهندسان طراح هنگام انتخاب تعداد کلمپ میانی باید عواملی مانند ابعاد پنل، آرایش نصب، نوع ریل، شرایط اقلیمی، سرعت باد، بار برف، استانداردهای سازه و توصیههای سازنده پنل را بهصورت همزمان بررسی کنند. رعایت این اصول باعث افزایش ایمنی، کاهش هزینههای نگهداری و افزایش طول عمر سیستم خورشیدی خواهد شد.
تعداد کلمپ میانی مورد نیاز برای هر پنل خورشیدی به آرایش نصب بستگی دارد. در اغلب سیستمهای استاندارد، هر پنل به چهار نقطه اتصال نیاز دارد و کلمپهای میانی بین دو پنل مشترک هستند. بنابراین تعداد کلمپ میانی بر اساس تعداد پنلهای هر ردیف، نوع نصب، ابعاد ماژول، بار باد و برف و دستورالعمل سازنده محاسبه میشود.
کلمپ میانی پنل خورشیدی چیست؟

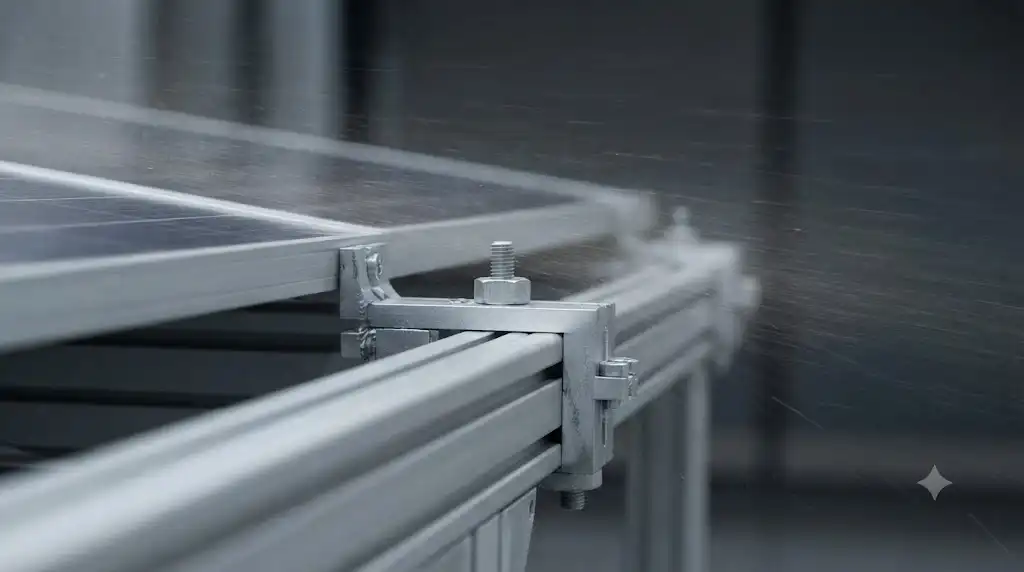

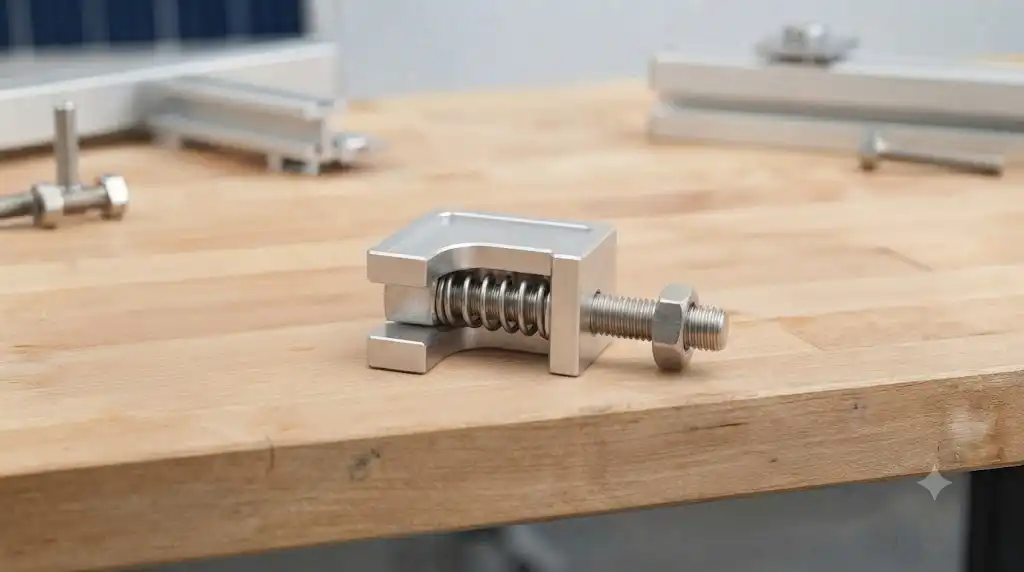

کلمپ میانی (Mid Clamp) قطعهای از سیستم نصب پنل خورشیدی است که بین دو پنل مجاور قرار میگیرد و وظیفه آن ثابت نگه داشتن پنلها روی ریل آلومینیومی است. این قطعه علاوه بر ایجاد اتصال مکانیکی، فاصله استاندارد میان دو ماژول را نیز حفظ میکند.
کلمپهای میانی معمولاً از آلومینیوم آنودایزشده یا استیل ضدزنگ ساخته میشوند تا در برابر خوردگی، رطوبت و تغییرات دمایی مقاومت بالایی داشته باشند.
اهمیت محاسبه صحیح تعداد کلمپ میانی
محاسبه دقیق تعداد کلمپهای میانی تنها به کاهش هزینه محدود نمیشود، بلکه بر عملکرد و ایمنی کل نیروگاه تأثیر مستقیم دارد.
مزایای محاسبه صحیح عبارتاند از:
- افزایش استحکام سازه
- جلوگیری از حرکت پنلها در بادهای شدید
- توزیع یکنواخت نیرو
- افزایش طول عمر تجهیزات
- کاهش احتمال شکست شیشه پنل
- رعایت الزامات استانداردهای نصب
- کاهش هزینه تعمیرات آینده

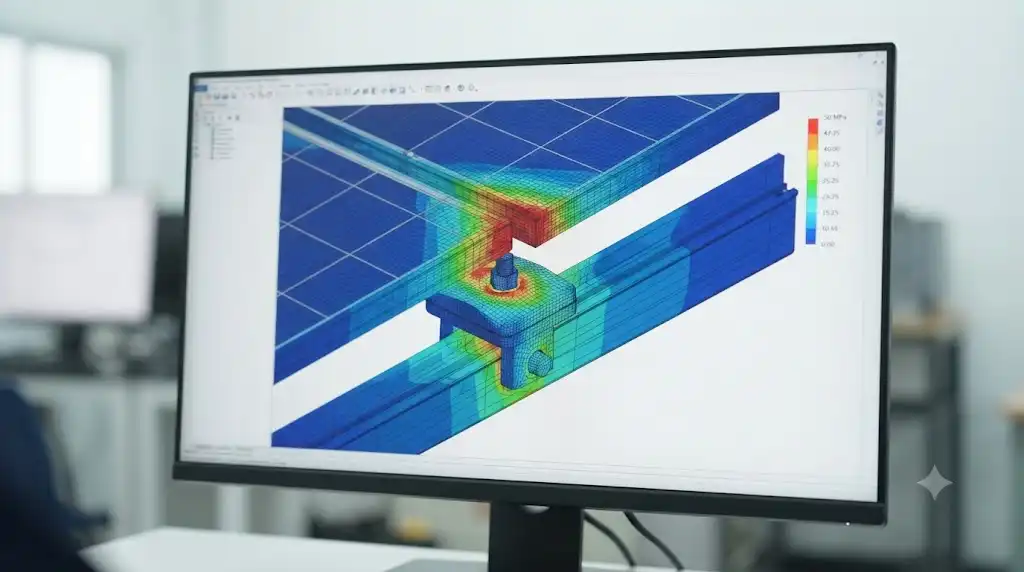

کلمپ میانی چگونه عمل میکند؟

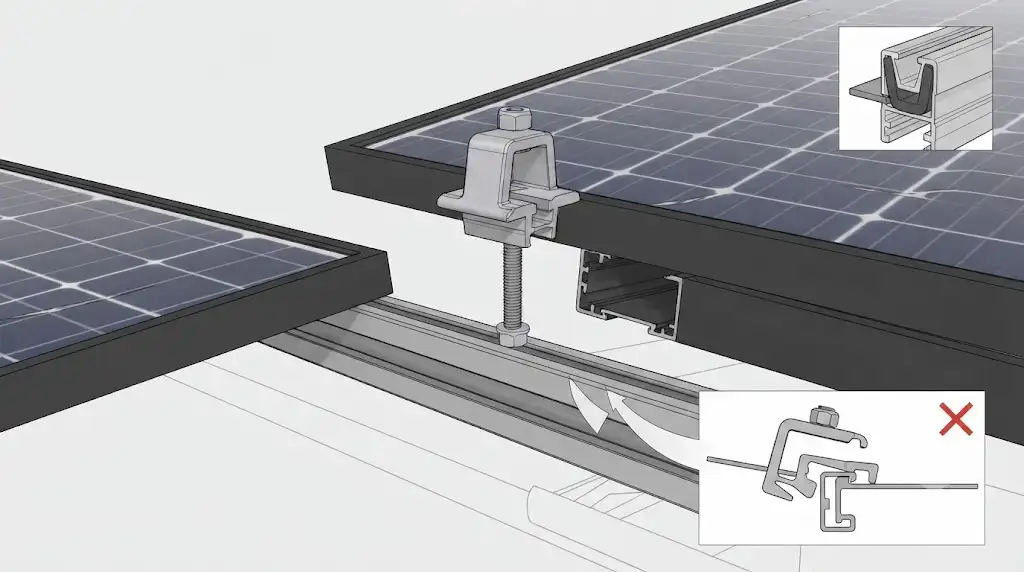

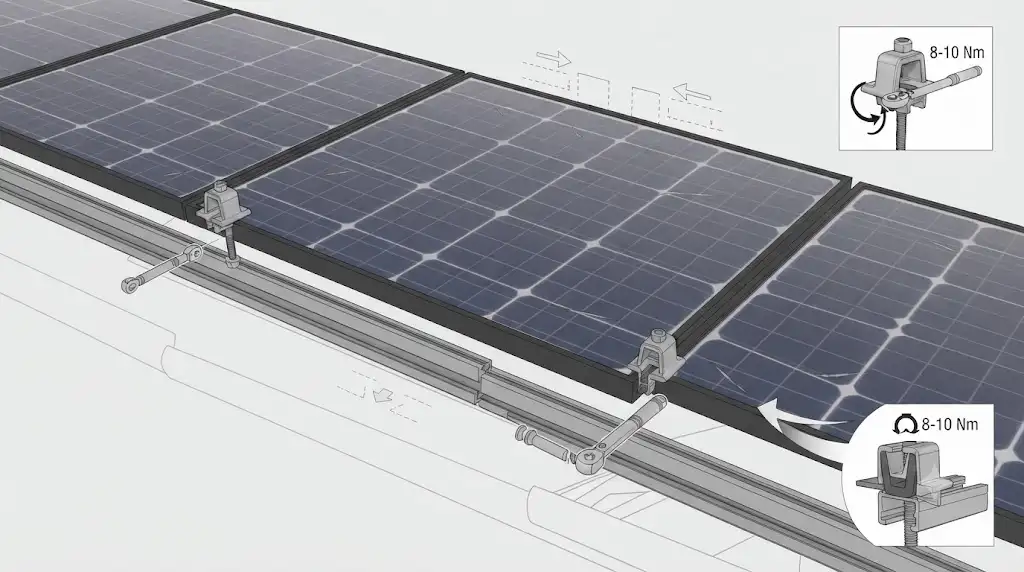

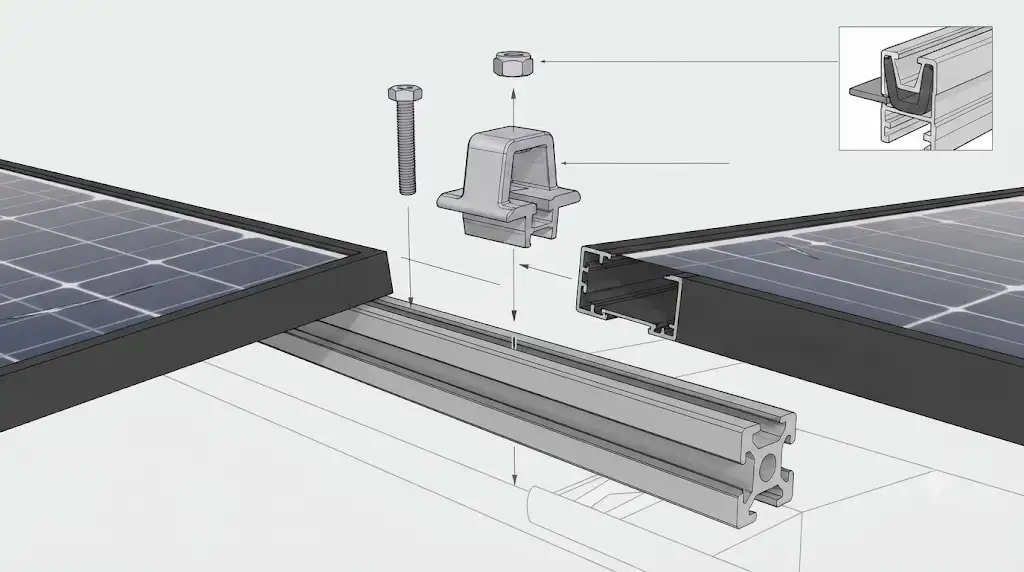

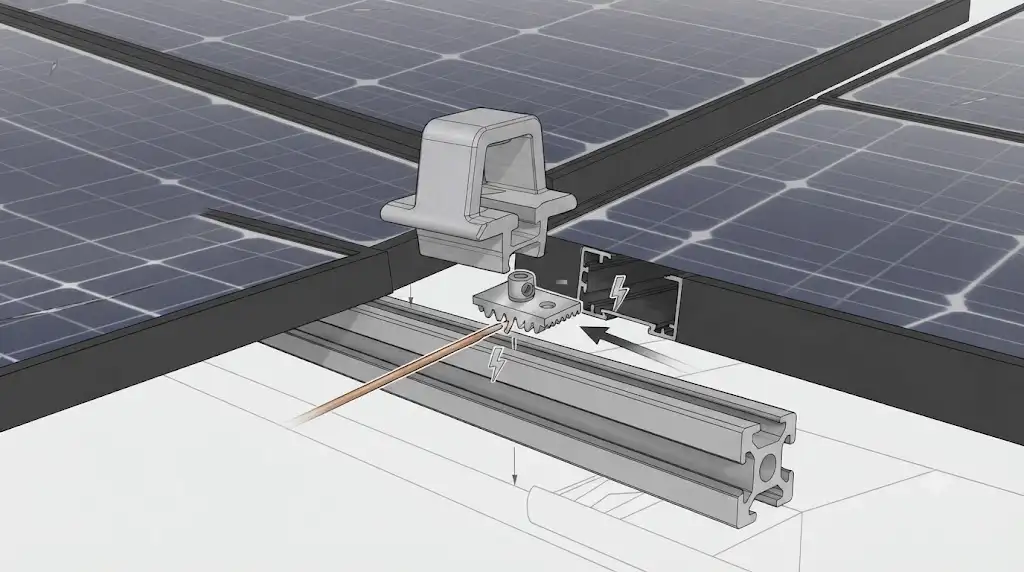

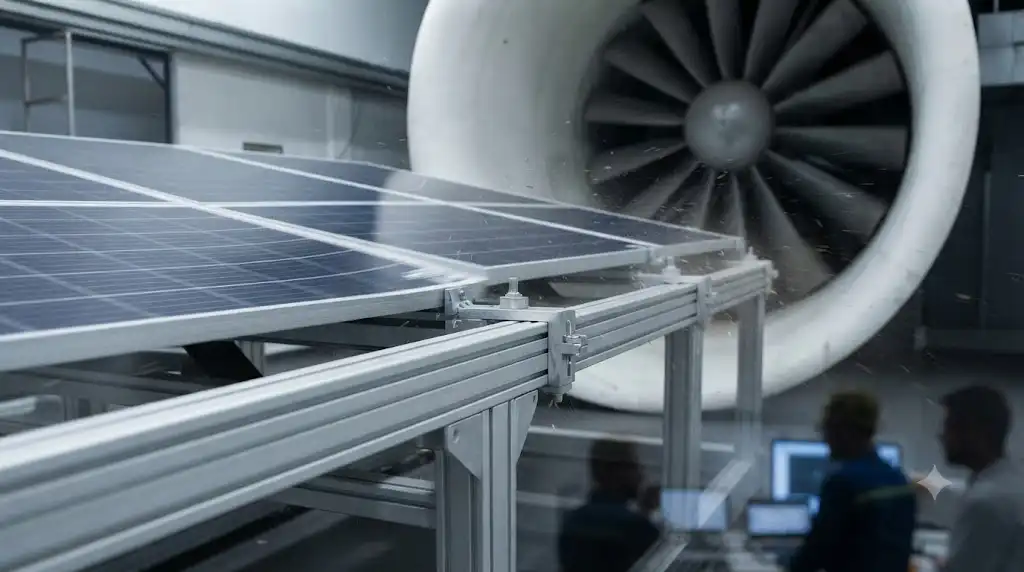

در سیستمهای ریلی، هر دو پنل مجاور توسط یک کلمپ میانی به یکدیگر متصل میشوند. این کلمپ با پیچ و مهره مخصوص روی ریل بسته شده و پنلها را در محل طراحیشده ثابت نگه میدارد.
به همین دلیل، برخلاف کلمپ انتهایی که فقط یک پنل را نگه میدارد، هر کلمپ میانی بهطور همزمان دو پنل را مهار میکند.
عوامل مؤثر بر تعداد کلمپ میانی

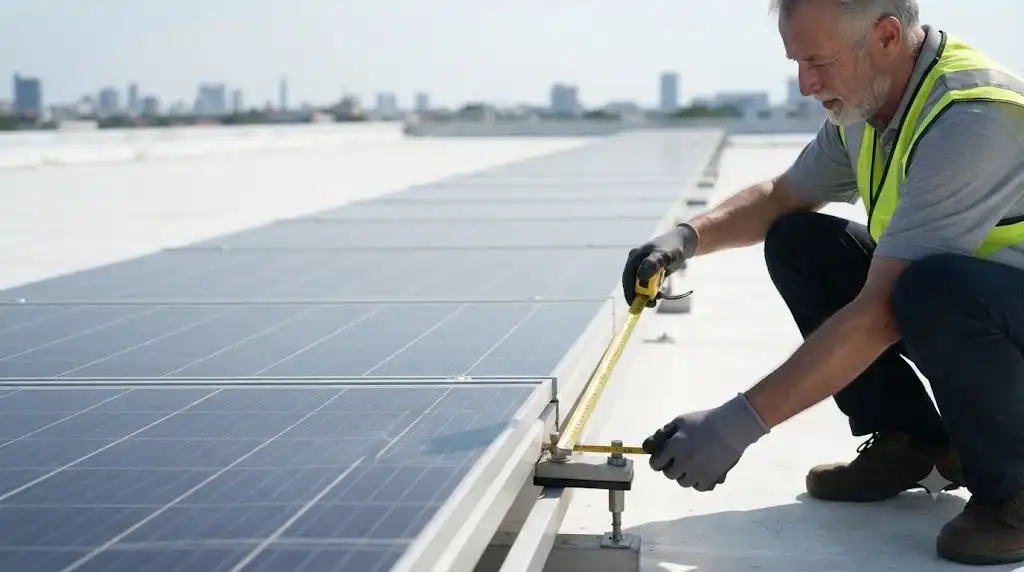

تعداد پنلهای هر ردیف
هرچه تعداد پنلهای یک ردیف بیشتر باشد، تعداد کلمپهای میانی نیز افزایش پیدا میکند.
نوع آرایش پنلها
آرایش افقی یا عمودی میتواند محل قرارگیری کلمپها را تغییر دهد.
ابعاد پنل
پنلهای بزرگتر ممکن است نیازمند محل اتصال متفاوت یا تعداد بیشتری از نقاط مهار باشند.

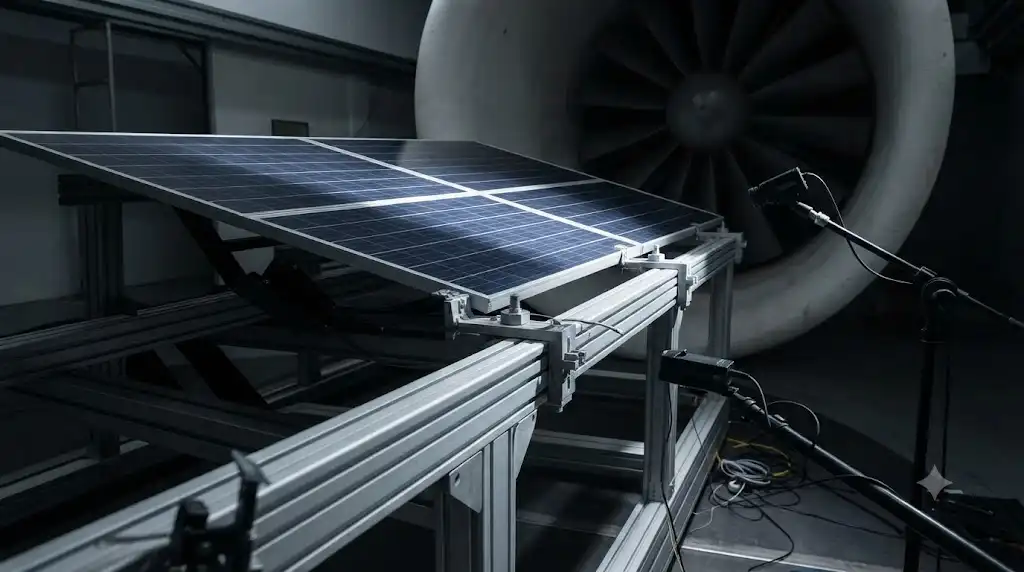

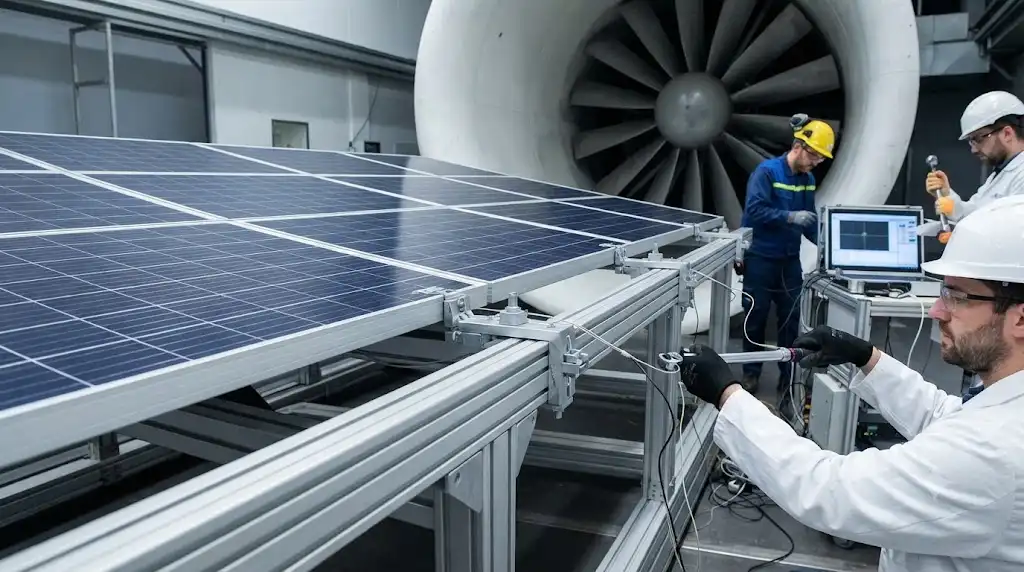

سرعت باد
در مناطق بادخیز معمولاً محدودیتهای طراحی سختگیرانهتری اعمال میشود.
بار برف
در مناطق سردسیر، بار ناشی از برف میتواند تعداد یا موقعیت اتصالها را تحت تأثیر قرار دهد.
توصیه سازنده
هر تولیدکننده پنل محل مجاز نصب کلمپها را در دفترچه فنی مشخص میکند و رعایت این دستورالعمل الزامی است.

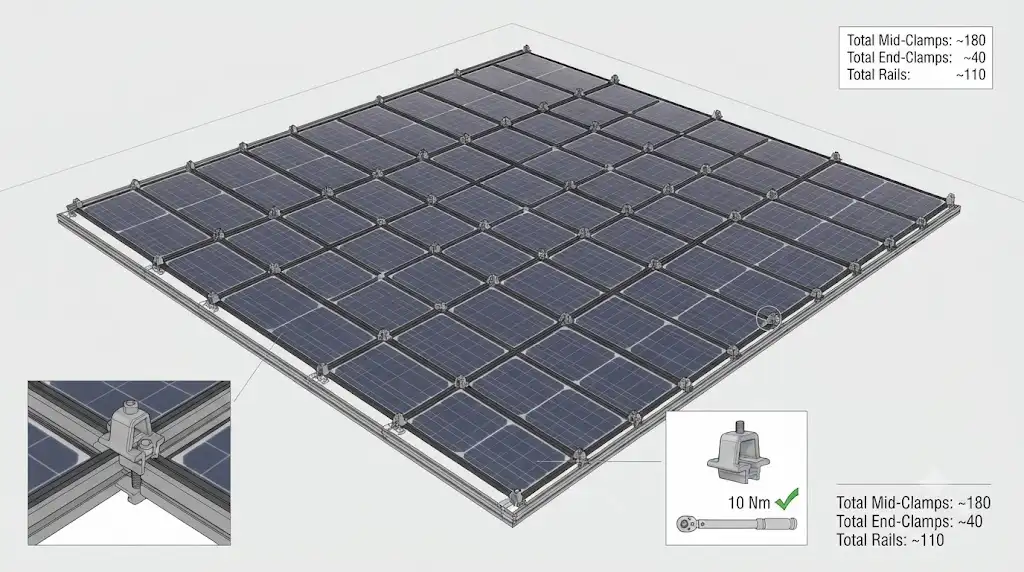

روش محاسبه تعداد کلمپ میانی
در رایجترین آرایش نصب، هر دو پنل مجاور یک کلمپ میانی مشترک دارند.
بهصورت کلی:

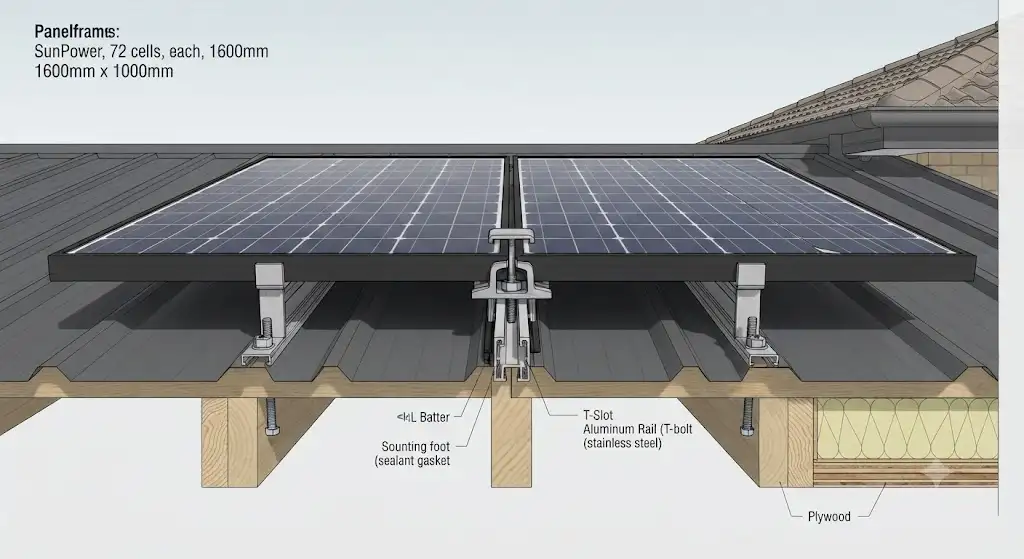

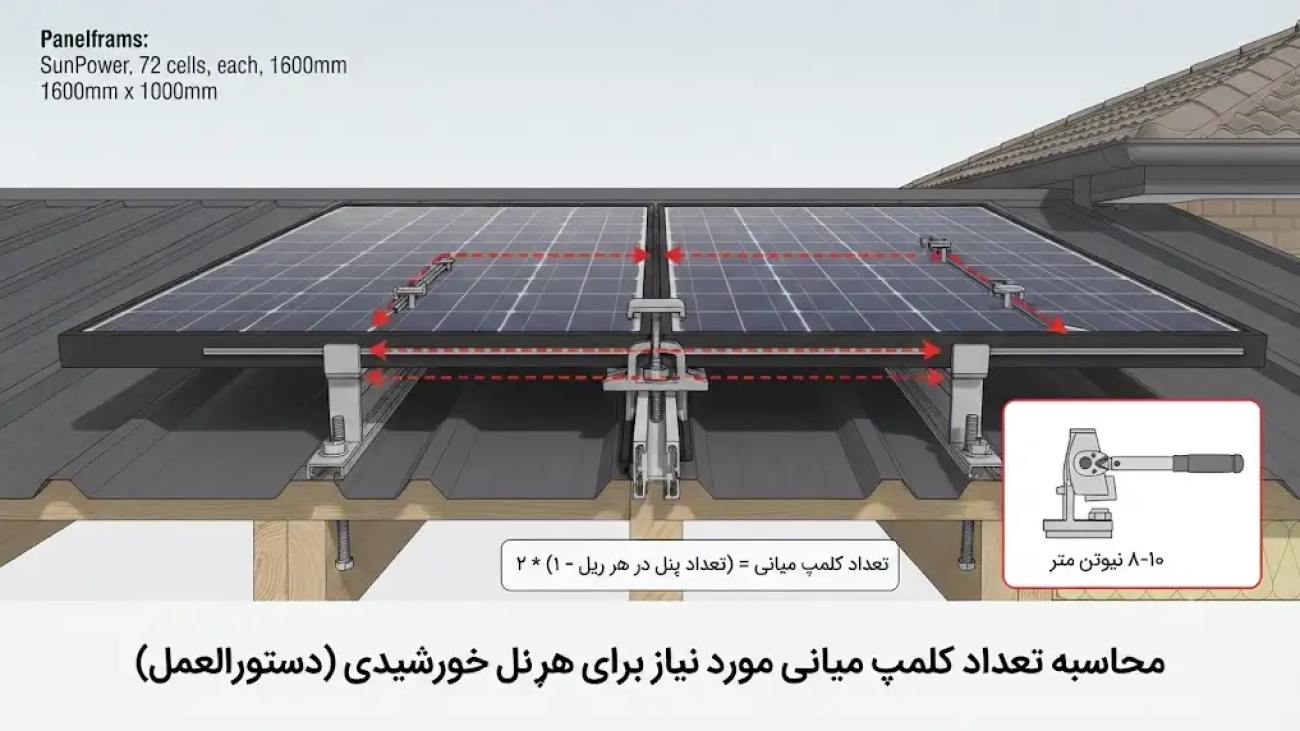

تعداد کلمپ میانی = (تعداد پنلهای هر ردیف − ۱) × ۲
دلیل ضرب در عدد دو این است که معمولاً هر اتصال بین دو پنل در دو ریل بالا و پایین اجرا میشود.
مثال اول
اگر یک ردیف شامل ۱۰ پنل باشد:
(۱۰ − ۱) × ۲ = ۱۸ کلمپ میانی
مثال دوم
برای یک ردیف ۲۰ پنلی:
(۲۰ − ۱) × ۲ = ۳۸ کلمپ میانی
در پروژههای بزرگ، این محاسبه برای تمامی ردیفها انجام شده و مجموع کلمپهای مورد نیاز مشخص میشود.
تفاوت کلمپ میانی و کلمپ انتهایی
کلمپ میانی
- بین دو پنل نصب میشود.
- دو پنل را همزمان مهار میکند.

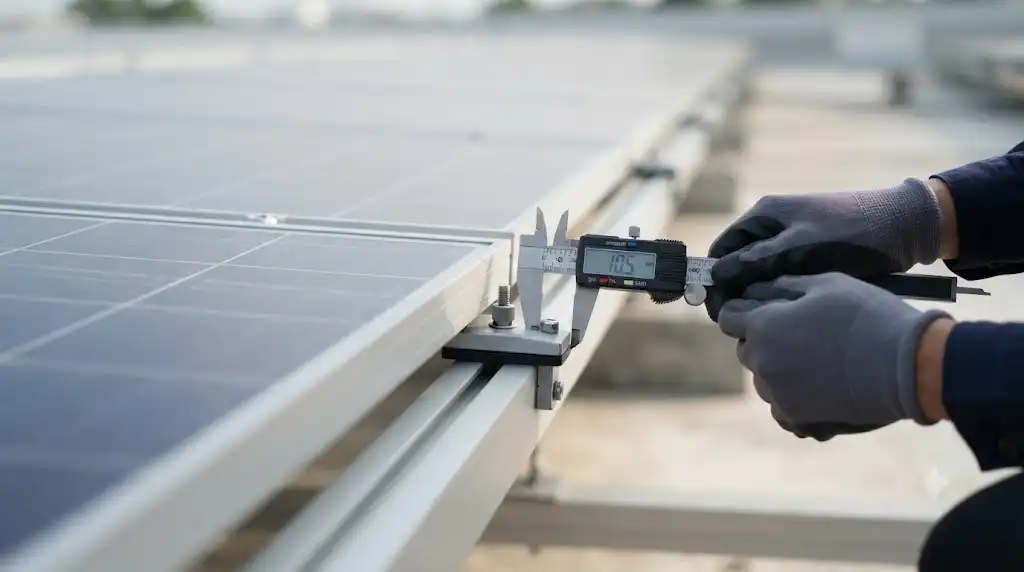

- فاصله استاندارد بین پنلها را حفظ میکند.
کلمپ انتهایی
- ابتدا و انتهای هر ردیف نصب میشود.
- تنها یک پنل را نگه میدارد.
- مانع حرکت پنلهای کناری میشود.
استانداردهای مرتبط با طراحی سیستم نصب
محاسبات تعداد کلمپ باید مطابق استانداردهای معتبر انجام شود.
از مهمترین استانداردها میتوان به موارد زیر اشاره کرد:
- IEC 61215 برای ارزیابی عملکرد پنلهای خورشیدی
- IEC 61730 برای ایمنی ماژولهای فتوولتائیک
- ASCE 7 برای محاسبات بار باد و برف
- Eurocode 1 برای بارهای محیطی
- دستورالعملهای اختصاصی سازندگان پنل و سیستمهای نصب
رعایت این استانداردها موجب افزایش ایمنی و کاهش ریسک خرابی سازه میشود.
مراحل انتخاب تعداد کلمپ میانی
بررسی مشخصات پنل
ابعاد، ضخامت قاب و محل مجاز نصب کلمپ بررسی میشود.
تعیین نوع سازه
نوع ریل، جنس پروفیل و فاصله تکیهگاهها مشخص میشود.
محاسبه بارهای محیطی
سرعت باد، بار برف و شرایط اقلیمی پروژه بررسی میشوند.
تعیین تعداد ردیفها
تعداد پنلهای هر ردیف مبنای محاسبه قرار میگیرد.
محاسبه نهایی
بر اساس دستورالعمل سازنده و ضوابط طراحی، تعداد دقیق کلمپهای میانی تعیین میشود.
خطاهای رایج در محاسبه
یکی از اشتباهات متداول، برابر در نظر گرفتن تعداد کلمپ میانی با تعداد پنلها است، در حالی که کلمپ میانی بین دو پنل مشترک است.
برخی مجریان نیز محل نصب توصیهشده توسط سازنده را نادیده میگیرند که میتواند موجب ایجاد تنش در قاب پنل شود.
استفاده از کلمپ نامتناسب با ضخامت قاب، انتخاب پیچ نامناسب و بیتوجهی به بارهای باد و برف نیز از دیگر خطاهای رایج هستند.
راهکارهای کاربردی
دستورالعمل سازنده را ملاک قرار دهید
همیشه دفترچه فنی پنل و سیستم نصب را بررسی کنید.
بارهای محیطی را محاسبه کنید
طراحی بدون در نظر گرفتن شرایط اقلیمی میتواند خطرآفرین باشد.

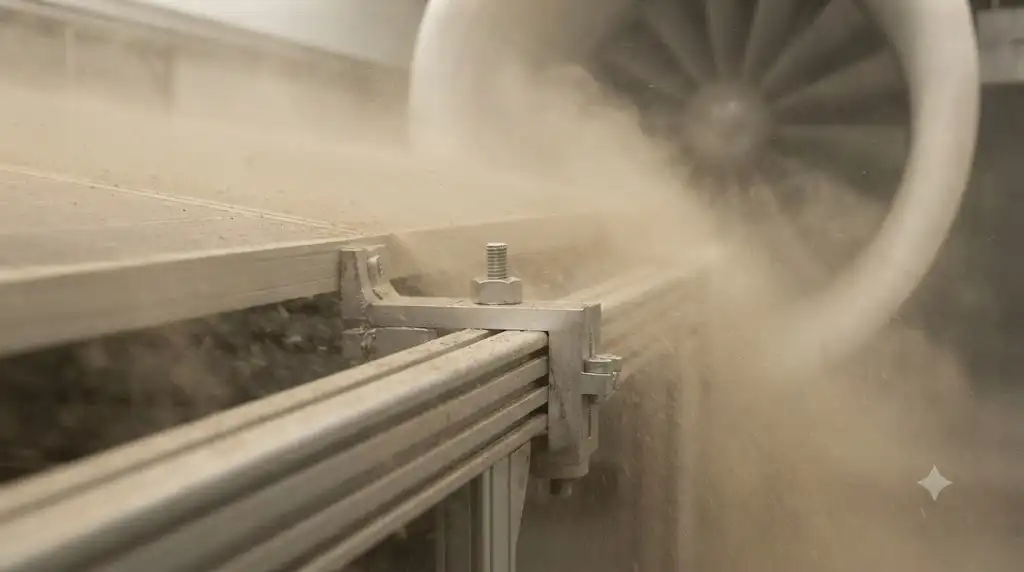

از کلمپ استاندارد استفاده کنید
ابعاد و جنس کلمپ باید با قاب پنل سازگار باشد.

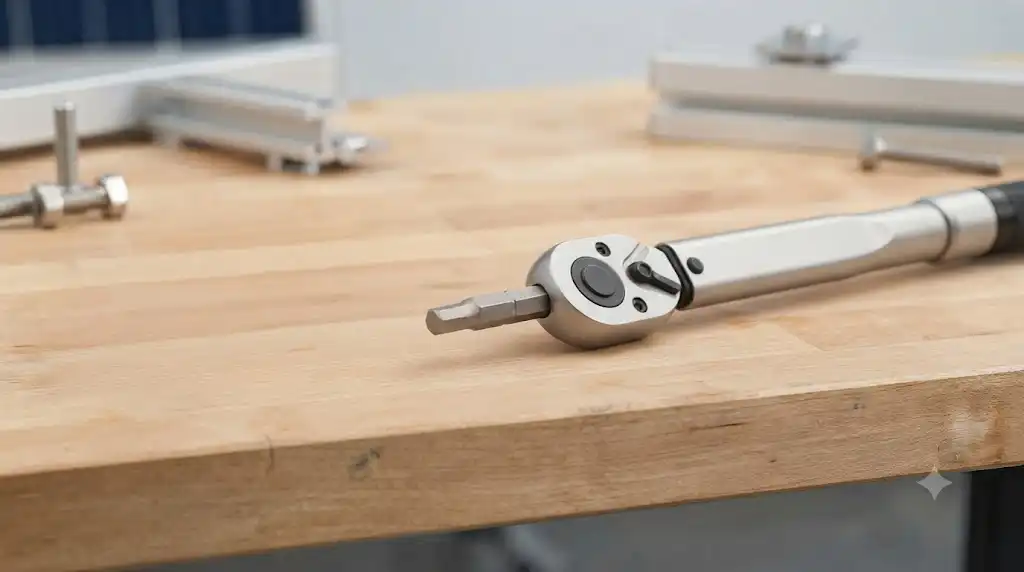

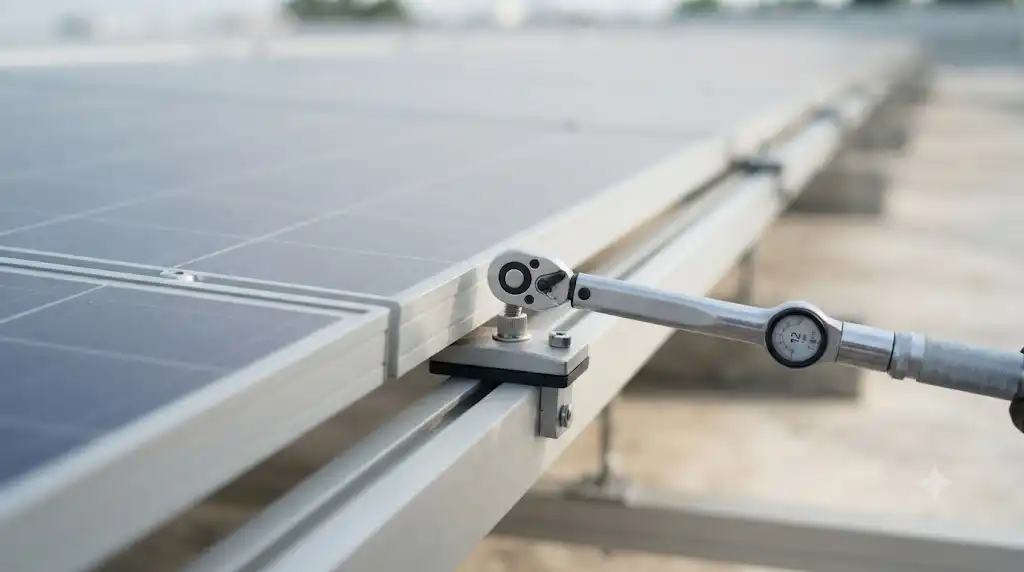

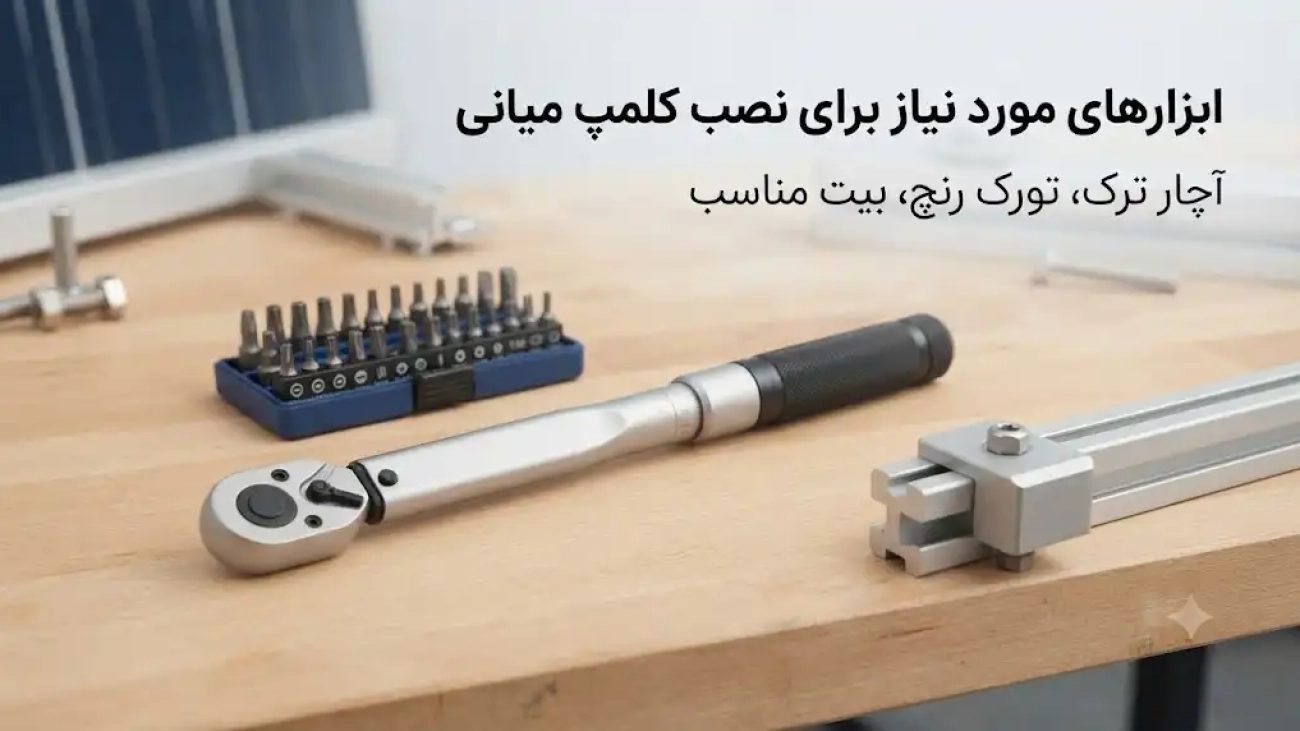

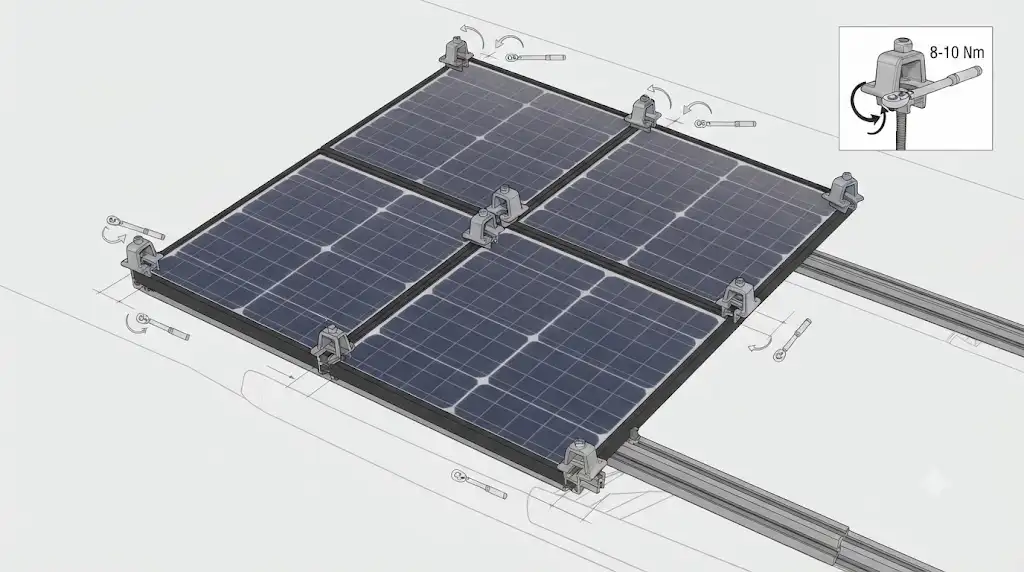

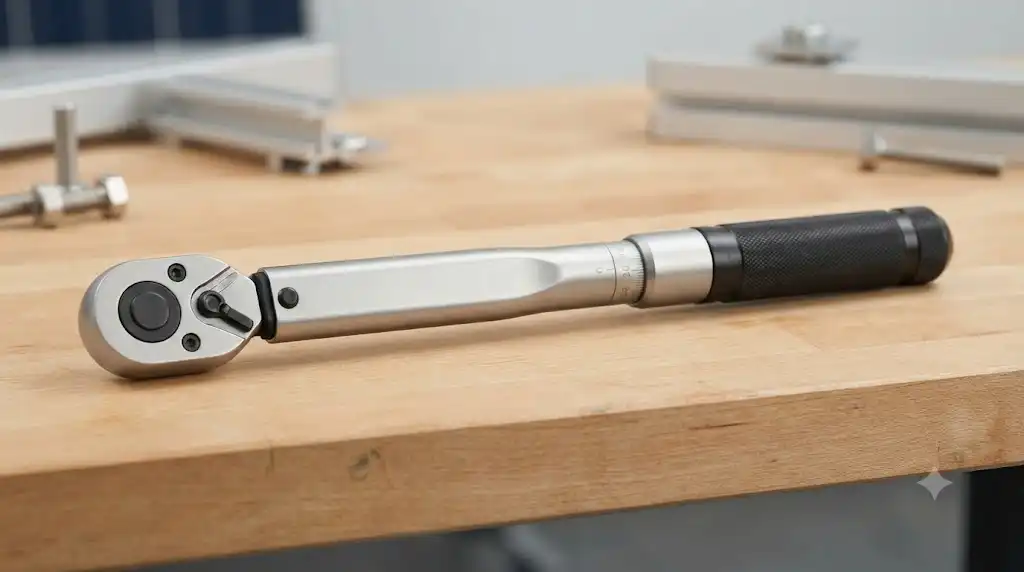

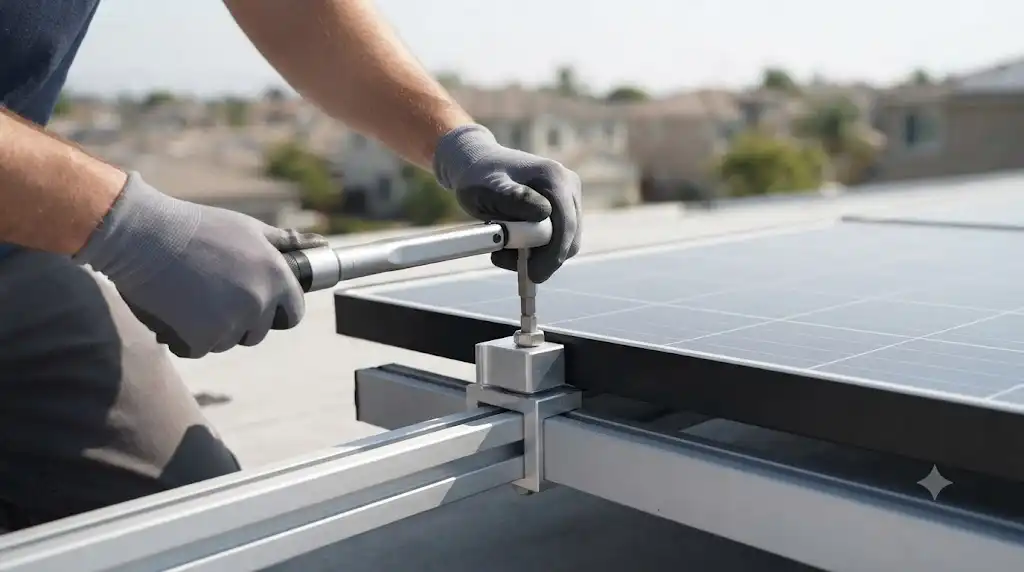

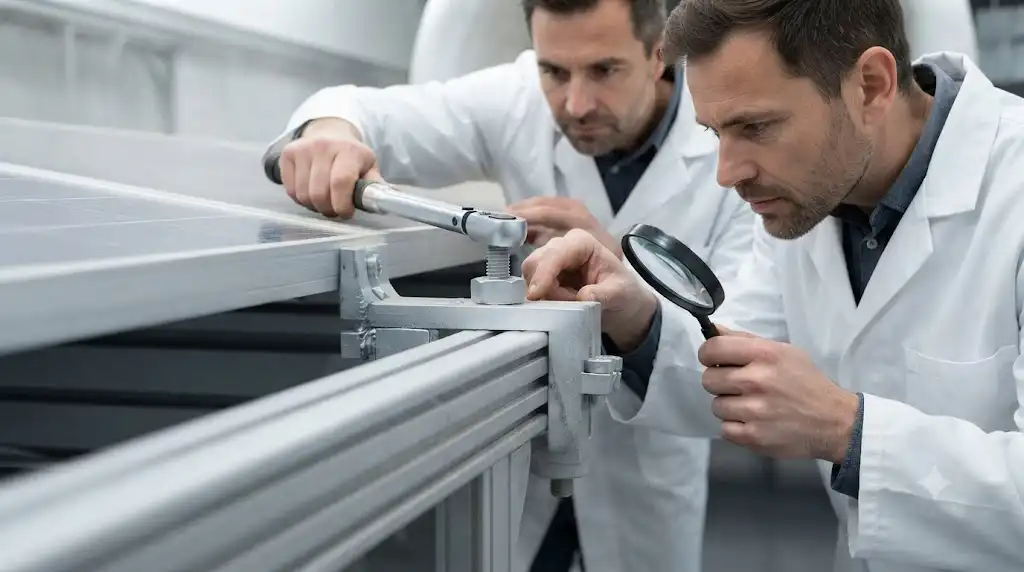

تمامی اتصالات را با گشتاور مناسب ببندید
سفت کردن بیش از حد یا کمتر از حد مجاز باعث کاهش ایمنی میشود.
پس از نصب بازبینی انجام دهید
کنترل نهایی تمام کلمپها از شل شدن احتمالی در آینده جلوگیری میکند.
سناریوی اجرایی
فرض کنید یک نیروگاه خورشیدی روی سقف کارخانهای با ۱۲۰ پنل در ۶ ردیف ۲۰ تایی طراحی شده است. طبق فرمول، هر ردیف به ۳۸ کلمپ میانی نیاز دارد. بنابراین مجموع کلمپهای میانی برابر با ۲۲۸ عدد خواهد بود. تیم طراحی با بررسی سرعت باد منطقه، محل مجاز نصب روی قاب پنل و مشخصات ریلها، این تعداد را در نقشه اجرایی ثبت میکند. پس از نصب، تمامی اتصالات با گشتاور توصیهشده کنترل میشوند و سیستم بدون مشکل در برابر بارهای محیطی به بهرهبرداری میرسد.
اهمیت انتخاب کلمپ باکیفیت

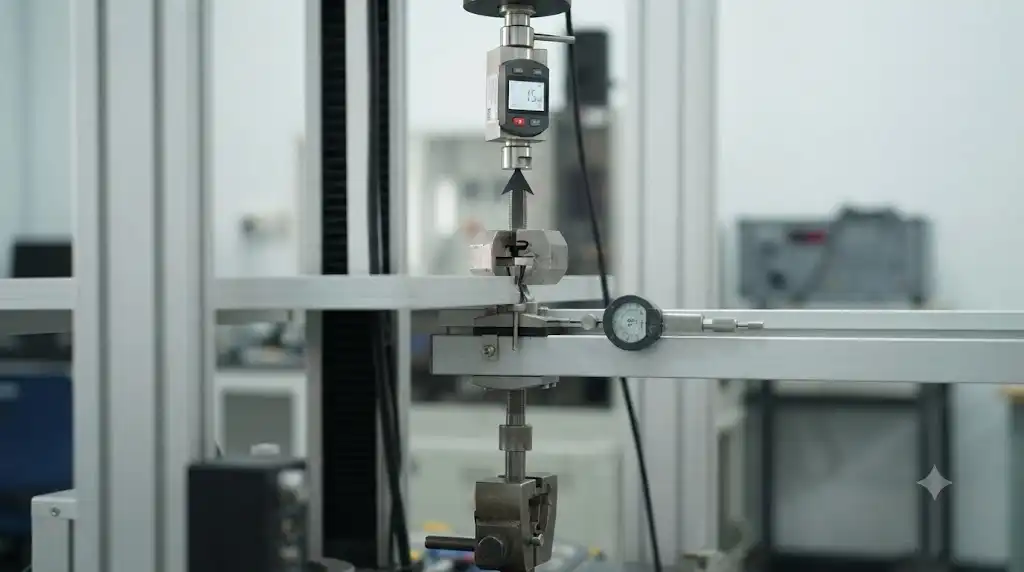

کیفیت کلمپ میانی تأثیر مستقیمی بر دوام سیستم نصب دارد. استفاده از آلومینیوم آنودایزشده، پیچهای استیل ضدزنگ و قطعات دارای مقاومت مکانیکی بالا، احتمال خوردگی، شل شدن اتصالات و خرابی سازه را به حداقل میرساند. هرچند این قطعات سهم کوچکی از هزینه پروژه را تشکیل میدهند، اما نقش آنها در حفظ ایمنی و عملکرد بلندمدت نیروگاه بسیار مهم است.
جمعبندی
محاسبه تعداد کلمپ میانی مورد نیاز برای هر پنل خورشیدی یکی از مراحل اساسی طراحی سیستم نصب است. این محاسبه باید بر اساس تعداد پنلهای هر ردیف، نوع آرایش، شرایط اقلیمی، بارهای وارد بر سازه و دستورالعمل سازنده انجام شود. استفاده از تعداد صحیح کلمپها، انتخاب قطعات استاندارد و اجرای دقیق اتصالات، علاوه بر افزایش ایمنی و پایداری نیروگاه، هزینههای تعمیر و نگهداری را کاهش داده و عمر مفید سیستم خورشیدی را افزایش میدهد.
سوالات متداول
کلمپ میانی چه وظیفهای دارد؟
کلمپ میانی دو پنل مجاور را روی ریل ثابت کرده و فاصله استاندارد بین آنها را حفظ میکند.
تعداد کلمپ میانی چگونه محاسبه میشود؟
در آرایشهای معمول، تعداد کلمپ میانی هر ردیف از فرمول (تعداد پنلها منهای یک) ضربدر دو به دست میآید.
آیا همه پنلها به تعداد یکسان کلمپ نیاز دارند؟
خیر. ابعاد پنل، نوع سازه، شرایط محیطی و دستورالعمل سازنده میتوانند تعداد یا محل نصب کلمپها را تغییر دهند.
تفاوت کلمپ میانی و انتهایی چیست؟
کلمپ میانی بین دو پنل نصب میشود، اما کلمپ انتهایی ابتدا و انتهای هر ردیف را مهار میکند.
آیا کیفیت کلمپ در عملکرد نیروگاه مؤثر است؟
بله. استفاده از کلمپهای استاندارد و مقاوم باعث افزایش ایمنی، دوام و پایداری سیستم نصب میشود.
مهمترین استانداردهای طراحی کداماند؟
استانداردهای IEC 61215، IEC 61730، ASCE 7 و Eurocode 1 به همراه دستورالعمل سازنده از مهمترین مراجع طراحی هستند.
اگر تعداد کلمپ کمتر از مقدار استاندارد باشد چه مشکلی ایجاد میشود؟
کاهش استحکام سازه، افزایش تنش روی قاب پنل، جابهجایی ماژولها و احتمال آسیب در برابر باد و برف از مهمترین پیامدهای آن است.
