مقدمه
در سازههای نصب پنل خورشیدی، قطعات اتصالدهنده نقش تعیینکنندهای در پایداری، ایمنی و طول عمر سیستم دارند. کلمپ میانی بهعنوان یکی از اجزای کلیدی در فیکس کردن پنلها روی ریل، مستقیماً بر عملکرد کل سازه تأثیر میگذارد و انتخاب نادرست آن میتواند موجب کاهش راندمان یا حتی آسیب به ماژولها شود.
با افزایش استفاده از انرژی خورشیدی در پروژههای صنعتی و خانگی، شناخت دقیق مشخصات فنی کلمپ میانی از جمله جنس، ارتفاع، عرض دهانه و استانداردهای ساخت، به یک ضرورت مهندسی تبدیل شده است. در ادامه، این قطعه را بهصورت تخصصی بررسی میکنیم تا انتخابی دقیق و بدون خطا داشته باشید.
کلمپ میانی چیست و چه نقشی در سازه خورشیدی دارد؟
کلمپ میانی (Mid Clamp) قطعهای فلزی یا آلیاژی است که بین دو پنل خورشیدی قرار میگیرد و آنها را به ریل آلومینیومی متصل میکند. برخلاف کلمپ انتهایی که در لبهها استفاده میشود، این قطعه وظیفه نگهداشتن دو پنل مجاور را بهصورت همزمان بر عهده دارد.
از منظر مهندسی سازه، این قطعه باید بتواند نیروهای باد، لرزش و انبساط حرارتی را کنترل کند. هرگونه ضعف در طراحی یا نصب، مستقیماً باعث کاهش پایداری کل آرایه خورشیدی خواهد شد.
اهمیت کلمپ میانی در سیستمهای فتوولتائیک
در سیستمهای خورشیدی مدرن، تمرکز بر کاهش هزینه نگهداری و افزایش عمر مفید است. استفاده از کلمپ میانی استاندارد باعث میشود فشار بهصورت یکنواخت بین پنلها توزیع شود و تنش نقطهای روی شیشه ماژول کاهش یابد.
جنس کلمپ میانی و تأثیر آن بر عملکرد
انتخاب جنس مناسب یکی از مهمترین عوامل در کیفیت کلمپ میانی محسوب میشود. متریال نامناسب میتواند در شرایط محیطی سخت مانند رطوبت بالا یا مناطق ساحلی دچار خوردگی شود.
آلومینیوم آندایزشده
رایجترین جنس مورد استفاده در ساخت کلمپ میانی، آلومینیوم آندایزشده است. این ماده علاوه بر وزن کم، مقاومت بالایی در برابر خوردگی دارد و با ریلهای آلومینیومی کاملاً سازگار است.
فولاد ضدزنگ (استنلس استیل)
در پروژههایی که بار باد شدید یا شرایط صنعتی سخت وجود دارد، از استیل ضدزنگ استفاده میشود. این نوع کلمپ مقاومت مکانیکی بالاتری دارد اما وزن و هزینه آن بیشتر است.
ترکیب آلیاژی و پیچهای گالوانیزه
در برخی مدلها، بدنه از آلومینیوم و پیچها از فولاد گالوانیزه ساخته میشود. این ترکیب تعادل مناسبی بین قیمت و دوام ایجاد میکند.

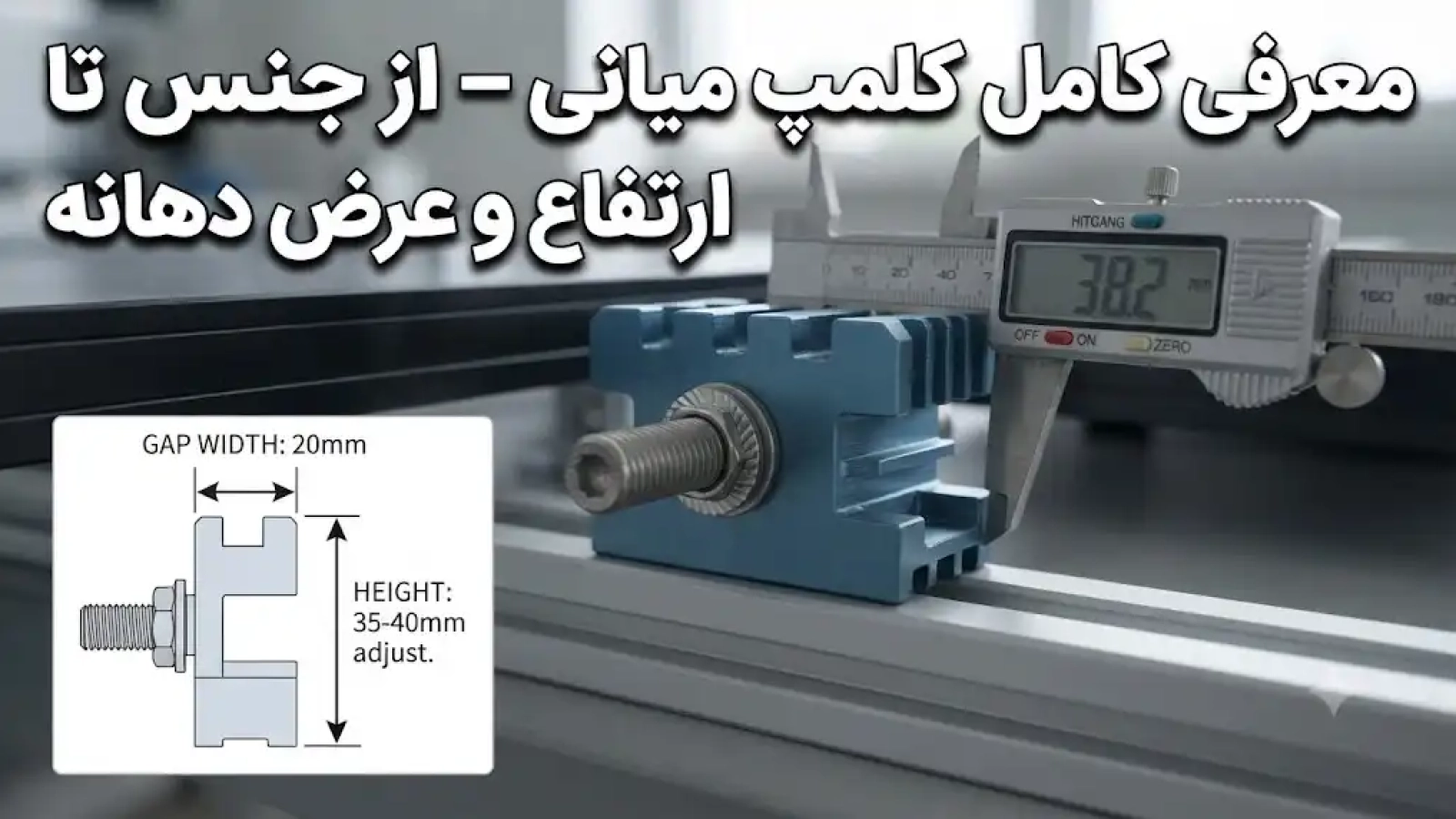

ارتفاع و عرض دهانه در کلمپ میانی
ابعاد فنی کلمپ میانی از مهمترین فاکتورهای انتخاب آن است. این ابعاد باید دقیقاً متناسب با ضخامت فریم پنل و نوع ریل باشند.
ارتفاع کلمپ میانی
ارتفاع به فاصله بین سطح ریل و نقطه فشار روی فریم پنل اشاره دارد. انتخاب ارتفاع اشتباه ممکن است باعث ایجاد فشار بیش از حد یا لق شدن پنل شود.
بهطور معمول:
- پنلهای ۳۰ تا ۳۵ میلیمتر: ارتفاع استاندارد کلمپ ۳۰–۳۵ میلیمتر
- پنلهای صنعتی ضخیمتر: ارتفاع ۳۵–۴۰ میلیمتر
عرض دهانه (Gap Width)
عرض دهانه مشخص میکند کلمپ چه میزان از لبه پنل را پوشش میدهد. این مقدار معمولاً بین ۱۰ تا ۱۵ میلیمتر طراحی میشود تا هم گیرایی کافی ایجاد شود و هم از آسیب به فریم جلوگیری شود.
اهمیت تطابق ابعادی
چنانچه عرض دهانه کمتر از استاندارد باشد، احتمال ترک در فریم افزایش مییابد. در مقابل، دهانه بیش از حد بزرگ موجب کاهش گیرایی و افزایش خطر لغزش پنل خواهد شد.
استانداردهای مهم در طراحی و تولید کلمپ میانی
رعایت استانداردها در تولید این قطعه نقش حیاتی در ایمنی سیستم دارد. تولیدکنندگان معتبر معمولاً از استانداردهای بینالمللی زیر پیروی میکنند:
استاندارد IEC 61215
این استاندارد مربوط به کیفیت و دوام ماژولهای خورشیدی است و بهطور غیرمستقیم روی طراحی کلمپها نیز تأثیر دارد.
استاندارد UL 2703
در سیستمهای نصب، این استاندارد به بررسی اتصالات مکانیکی و الکتریکی میپردازد. کلمپهای دارای تایید UL معمولاً ایمنی بالاتری دارند.
مقاومت در برابر خوردگی
در مناطق مرطوب یا ساحلی، پوشش آندایز یا استیل ضدزنگ باید حداقل ۸ تا ۱۲ میکرون ضخامت داشته باشد تا از زنگزدگی جلوگیری شود.
مراحل نصب کلمپ میانی بهصورت اصولی
نصب صحیح این قطعه بهاندازه انتخاب آن اهمیت دارد. کوچکترین خطا در نصب میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
مرحله ۱: بررسی ریل و پنل
پیش از نصب، باید از همراستایی ریلها و سالم بودن فریم پنل اطمینان حاصل شود. هرگونه انحراف میتواند فشار نامتوازن ایجاد کند.
مرحله ۲: قرار دادن کلمپ بین دو پنل
کلمپ میانی دقیقاً در محل اتصال دو پنل قرار میگیرد. در این مرحله باید فاصله استاندارد بین ماژولها رعایت شود.
مرحله ۳: بستن پیچها با گشتاور مناسب
استفاده از آچار ترکمتر توصیه میشود تا فشار بیش از حد به فریم وارد نشود. معمولاً گشتاور بین ۸ تا ۱۲ نیوتنمتر مناسب است.
مرحله ۴: کنترل نهایی
پس از نصب، بررسی لرزش و اطمینان از عدم حرکت پنلها ضروری است.
خطاهای رایج در استفاده از کلمپ میانی
شناخت اشتباهات رایج میتواند از هزینههای تعمیر و تعویض جلوگیری کند.
انتخاب سایز نامناسب
یکی از متداولترین خطاها، استفاده از کلمپ با ارتفاع غیرمتناسب با فریم پنل است.
سفت کردن بیش از حد پیچها
فشار بیش از حد میتواند باعث ترک خوردن فریم آلومینیومی پنل شود.
استفاده از متریال بیکیفیت
کلمپهای ارزان و بدون استاندارد معمولاً در برابر UV و رطوبت دوام کافی ندارند.
عدم رعایت فاصله استاندارد بین پنلها
این موضوع میتواند باعث ایجاد تنش حرارتی و کاهش راندمان سیستم شود.
کاربردهای کلمپ میانی در پروژههای مختلف
این قطعه در انواع پروژههای خورشیدی کاربرد دارد و محدود به یک نوع نصب خاص نیست.
نیروگاههای خورشیدی صنعتی
در مقیاس بزرگ، استفاده از کلمپهای استاندارد باعث افزایش پایداری آرایهها در برابر بادهای شدید میشود.
سیستمهای خانگی (Residential)
در پشتبامها، اهمیت وزن کم و نصب سریع بیشتر مورد توجه قرار میگیرد.
پروژههای تجاری و اداری
در این پروژهها، زیبایی ظاهری و یکپارچگی سازه نیز اهمیت دارد.
راهکارهای انتخاب و استفاده بهینه از کلمپ میانی
برای دستیابی به بهترین عملکرد، رعایت چند نکته کلیدی ضروری است:
اولین نکته، انتخاب کلمپ متناسب با ضخامت فریم پنل است. سپس باید به کیفیت آلیاژ و پوشش سطحی توجه شود.
از سوی دیگر، استفاده از برندهای معتبر و دارای استاندارد بینالمللی، ریسک خرابی را به حداقل میرساند.
در نهایت، اجرای نصب توسط تکنسین آموزشدیده نقش تعیینکنندهای در عملکرد نهایی سیستم دارد.
کلمپ میانی قطعهای فلزی در سازههای پنل خورشیدی است که برای اتصال و ثابت نگه داشتن دو پنل مجاور روی ریل استفاده میشود. این قطعه معمولاً از آلومینیوم آندایزشده یا استیل ضدزنگ ساخته میشود و باید با ضخامت فریم پنل (معمولاً ۳۰ تا ۴۰ میلیمتر) و عرض دهانه استاندارد (حدود ۱۰ تا ۱۵ میلیمتر) هماهنگ باشد تا از لغزش یا آسیب به پنل جلوگیری کند.
مثال اجرایی از یک پروژه واقعی
در یک نیروگاه ۵ مگاواتی در منطقه بادخیز، استفاده از کلمپهای آلومینیومی استاندارد با ارتفاع ۳۵ میلیمتر باعث شد میزان جابهجایی پنلها در طوفانهای فصلی به حداقل برسد. در نسخههای اولیه پروژه، استفاده از کلمپهای متفرقه منجر به شکستگی چند فریم شده بود، اما پس از جایگزینی با مدل استاندارد، مشکل بهطور کامل برطرف شد.
سوالات متداول (FAQ)
۱. کلمپ میانی چه تفاوتی با کلمپ انتهایی دارد؟
کلمپ میانی بین دو پنل قرار میگیرد، در حالی که کلمپ انتهایی فقط برای ثابت کردن لبههای آرایه استفاده میشود.
۲. بهترین جنس برای کلمپ میانی چیست؟
آلومینیوم آندایزشده به دلیل وزن کم و مقاومت مناسب، انتخاب رایجتری محسوب میشود، اما در شرایط سخت استیل ضدزنگ بهتر است.
۳. ارتفاع استاندارد کلمپ میانی چقدر است؟
این مقدار معمولاً بین ۳۰ تا ۴۰ میلیمتر بسته به ضخامت فریم پنل انتخاب میشود.
۴. آیا امکان استفاده از یک سایز برای همه پنلها وجود دارد؟
خیر، هر پنل بسته به ضخامت فریم نیاز به کلمپ متناسب دارد و استفاده از سایز اشتباه توصیه نمیشود.
۵. اگر پیچها بیش از حد سفت شوند چه اتفاقی میافتد؟
فشار اضافی میتواند باعث ترک خوردن فریم پنل یا کاهش عمر سیستم شود.
۶. آیا کلمپ میانی در برابر زنگزدگی مقاوم است؟
مدلهای آندایزشده و استیل ضدزنگ مقاومت بالایی در برابر خوردگی دارند، بهخصوص در مناطق مرطوب.
۷. فاصله استاندارد بین دو پنل چقدر باید باشد؟
معمولاً بین ۱۰ تا ۲۰ میلیمتر بسته به طراحی سیستم و نوع کلمپ در نظر گرفته میشود.
۸. آیا نصب کلمپ نیاز به ابزار خاص دارد؟
استفاده از آچار ترکمتر برای کنترل گشتاور توصیه میشود تا از آسیب به پنل جلوگیری شود.
