انتخاب کلمپ میانی مناسب، تنها به اندازه ظاهری آن محدود نمیشود. ارتفاع فریم پنل خورشیدی، نوع سازه، میزان بار باد و برف، استانداردهای نصب و حتی امکان توسعه آینده نیروگاه، همگی بر انتخاب میان کلمپ میانی ۳۰، ۳۵ یا ۴۰ میلیمتری تأثیر مستقیم دارند. اگر ارتفاع کلمپ با ضخامت فریم پنل هماهنگ نباشد، احتمال کاهش استحکام اتصال، آسیب به قاب پنل و افت ایمنی سازه افزایش پیدا میکند.
از سوی دیگر، بسیاری از مجریان پروژه تصور میکنند اختلاف ۵ یا ۱۰ میلیمتری میان کلمپها اهمیت چندانی ندارد؛ در حالی که همین اختلاف کوچک میتواند عملکرد مکانیکی کل سیستم نصب را تحت تأثیر قرار دهد. به همین دلیل، شناخت تفاوتهای فنی این سه مدل پیش از خرید، هزینههای تعمیر، تعویض و دوبارهکاری را به میزان قابل توجهی کاهش خواهد داد.
کلمپ میانی چیست و چه نقشی در نصب پنل خورشیدی دارد؟
کلمپ میانی (Mid Clamp) قطعهای از تجهیزات نصب پنل خورشیدی است که برای اتصال دو پنل مجاور روی ریل آلومینیومی مورد استفاده قرار میگیرد. این قطعه با ایجاد فشار یکنواخت روی قاب پنلها، آنها را در جای خود ثابت نگه میدارد و مانع از جابهجایی در اثر وزش باد، لرزش یا تغییرات دمایی میشود.
عملکرد صحیح کلمپ میانی به چند عامل وابسته است:
- هماهنگی ارتفاع کلمپ با ضخامت قاب پنل
- کیفیت آلیاژ آلومینیوم
- نوع پیچ و مهره
- میزان گشتاور اعمالشده هنگام نصب
- رعایت استانداردهای سازهای
چنانچه هر یک از این موارد نادیده گرفته شود، استحکام اتصال کاهش یافته و احتمال آسیب دیدن پنل افزایش خواهد یافت.

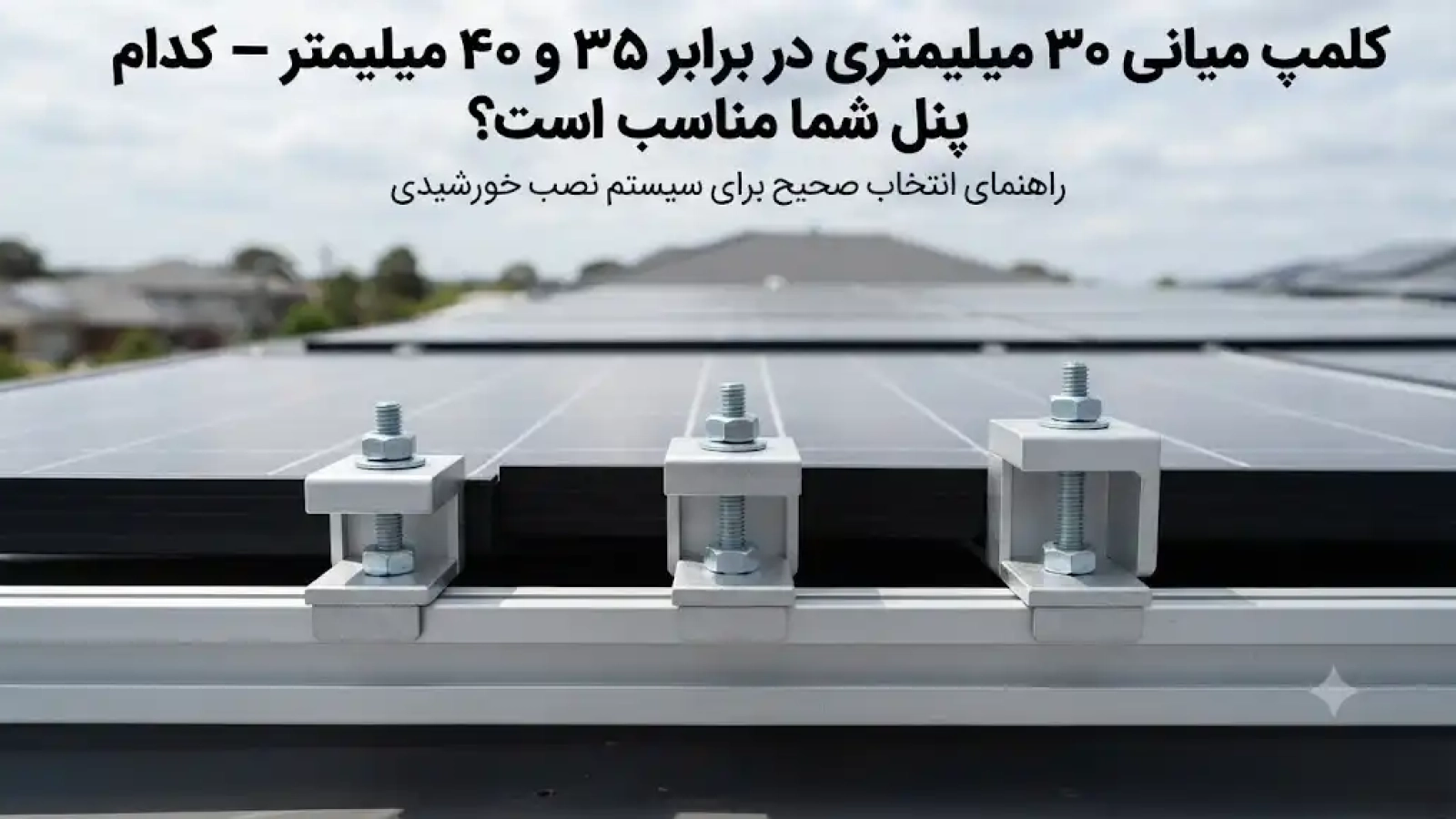

کلمپ میانی ۳۰ میلیمتری برای پنلهایی با فریم ۳۰ میلیمتری طراحی شده است، مدل ۳۵ میلیمتری مناسب پنلهای دارای قاب ۳۵ میلیمتری بوده و کلمپ ۴۰ میلیمتری نیز برای پنلهایی با فریم ۴۰ میلیمتری استفاده میشود. بهترین انتخاب، مدلی است که دقیقاً با ضخامت فریم پنل مطابقت داشته باشد؛ زیرا استفاده از کلمپ بزرگتر یا کوچکتر میتواند باعث کاهش استحکام اتصال، آسیب به قاب پنل و افت ایمنی سیستم نصب شود.
تفاوت اصلی میان کلمپهای ۳۰، ۳۵ و ۴۰ میلیمتری
تفاوت این سه مدل در ارتفاع قسمت نگهدارنده کلمپ است. این ارتفاع باید دقیقاً با ضخامت فریم پنل خورشیدی برابر باشد تا فشار به صورت یکنواخت توزیع شود.
مقایسه کلی این سه مدل به شکل زیر است:
کلمپ میانی ۳۰ میلیمتری
این مدل برای پنلهایی طراحی شده که ضخامت قاب آنها ۳۰ میلیمتر است.
ویژگیهای اصلی:
- مناسب نیروگاههای خانگی
- وزن کمتر
- نصب سریع
- قیمت اقتصادی
- مناسب بسیاری از پنلهای سبک
کلمپ میانی ۳۵ میلیمتری
بخش قابل توجهی از پنلهای تولیدکنندگان معتبر جهان از فریم ۳۵ میلیمتری استفاده میکنند. به همین دلیل این مدل پرکاربردترین گزینه بازار محسوب میشود.
مزایا عبارتاند از:
- سازگاری با طیف وسیعی از پنلها
- مقاومت مکانیکی مناسب
- عملکرد مطلوب در پروژههای صنعتی
- موجودی بیشتر در بازار
کلمپ میانی ۴۰ میلیمتری
پنلهایی که دارای قاب ضخیمتر هستند معمولاً به این مدل نیاز دارند.
ویژگیها شامل:
- مناسب پروژههای بزرگ
- تحمل بار بیشتر
- عملکرد بهتر در مناطق بادخیز
- مناسب پنلهای توان بالا
چرا ضخامت فریم پنل اهمیت دارد؟
بسیاری از افراد تصور میکنند تنها وظیفه کلمپ، نگه داشتن پنل است. واقعیت این است که محل اعمال نیرو روی قاب پنل اهمیت بسیار زیادی دارد.
اگر کلمپ کوتاهتر از ضخامت قاب باشد:
- پنل به خوبی مهار نمیشود.
- فشار کافی ایجاد نخواهد شد.
- احتمال حرکت پنل وجود دارد.
اگر کلمپ بلندتر باشد:
- فشار به لبه قاب منتقل میشود.
- امکان خم شدن قاب افزایش مییابد.
- احتمال ترکخوردگی شیشه بیشتر میشود.
- گارانتی برخی تولیدکنندگان ممکن است باطل شود.
به همین دلیل، تولیدکنندگان تجهیزات نصب همواره توصیه میکنند ارتفاع کلمپ دقیقاً مطابق مشخصات پنل انتخاب شود.
استانداردهای مهم در انتخاب کلمپ میانی
صرفاً توجه به اندازه کافی نیست. کیفیت ساخت نیز نقش تعیینکنندهای در طول عمر سیستم نصب دارد.
از مهمترین استانداردها میتوان به موارد زیر اشاره کرد:
آلیاژ آلومینیوم
بیشتر کلمپهای باکیفیت از آلومینیوم اکسترود شده سری ۶۰۰۵-T5 یا ۶۰۶۳-T5 تولید میشوند که مقاومت بالایی در برابر خوردگی و فشار دارند.
پیچ استیل ضدزنگ
استفاده از پیچهای استیل گرید A2 یا A4 موجب افزایش دوام اتصال در محیطهای مرطوب و خورنده میشود.
مقاومت در برابر خوردگی
وجود لایه آنودایز روی آلومینیوم باعث افزایش مقاومت در برابر رطوبت، اشعه UV و شرایط آبوهوایی سخت خواهد شد.
تحمل بار
کلمپ باید توان تحمل نیروهای ناشی از باد، برف و انبساط حرارتی را داشته باشد.
چه عواملی در انتخاب میان ۳۰، ۳۵ و ۴۰ میلیمتر مؤثر هستند؟
تنها ضخامت قاب تعیینکننده نیست و عوامل دیگری نیز باید بررسی شوند.
نوع پنل خورشیدی
هر تولیدکننده از ضخامت متفاوتی برای فریم استفاده میکند.
برخی پنلها:
- ۳۰ میلیمتر
- ۳۵ میلیمتر
- ۴۰ میلیمتر
هستند و اطلاعات دقیق در دیتاشیت محصول درج میشود.
شرایط اقلیمی
در مناطق بادخیز، کیفیت اتصال اهمیت بیشتری پیدا میکند.
همچنین در مناطق برفی، نیروهای وارد بر سازه افزایش مییابد و انتخاب صحیح کلمپ اهمیت دوچندان پیدا میکند.
نوع سازه نصب
برخی سازهها برای کلمپهای خاص طراحی شدهاند و استفاده از مدل دیگر ممکن است نصب را دشوار کند.
توصیه تولیدکننده
همواره باید دفترچه راهنمای پنل و سازه مطالعه شود.
مقایسه عملکرد کلمپهای ۳۰، ۳۵ و ۴۰ میلیمتری
از نظر عملکرد مکانیکی، هر سه مدل وظیفه یکسانی دارند اما برای ضخامتهای متفاوت طراحی شدهاند.
در صورت انتخاب صحیح:
- فشار یکنواخت توزیع میشود.
- لرزش کاهش مییابد.
- اتصال پایدار باقی میماند.
- عمر سازه افزایش پیدا میکند.
در مقابل، انتخاب نادرست باعث ایجاد تنش اضافی در قاب خواهد شد.
آیا میتوان از کلمپ ۳۵ میلیمتری برای پنل ۳۰ میلیمتری استفاده کرد؟
این سؤال یکی از رایجترین پرسشهای مجریان پروژه است.
پاسخ کوتاه خیر است.
اگرچه در برخی پروژهها با استفاده از واشر یا فاصلهدهنده تلاش میشود اختلاف ارتفاع جبران شود، اما این روش مطابق استانداردهای نصب نیست و ممکن است مشکلات زیر را ایجاد کند:
- توزیع نامناسب نیرو
- کاهش استحکام اتصال
- افزایش احتمال شل شدن پیچ
- آسیب به قاب پنل
- کاهش ایمنی نیروگاه
بنابراین همواره باید از کلمپ متناسب با ضخامت واقعی فریم استفاده شود.
مراحل انتخاب کلمپ مناسب برای پنل خورشیدی
انتخاب صحیح را میتوان در چند مرحله ساده انجام داد.
مرحله اول: بررسی دیتاشیت پنل
ضخامت قاب در مشخصات فنی محصول درج شده است.
مرحله دوم: اندازهگیری فریم
در صورت نبود اطلاعات، میتوان ضخامت قاب را با کولیس اندازهگیری کرد.
مرحله سوم: بررسی سازگاری با ریل
برخی ریلها دارای محدودیت در نوع کلمپ هستند.
مرحله چهارم: انتخاب پیچ مناسب
طول پیچ باید با ارتفاع کلمپ هماهنگ باشد.
مرحله پنجم: اعمال گشتاور استاندارد
استفاده از آچار ترکمتر باعث جلوگیری از سفت شدن بیش از حد پیچ خواهد شد.
خطاهای رایج هنگام انتخاب کلمپ میانی
اشتباه در انتخاب این قطعه معمولاً تا زمان نصب مشخص نمیشود و گاهی هزینه زیادی به پروژه تحمیل میکند.
رایجترین خطاها عبارتاند از:
- انتخاب صرفاً بر اساس قیمت
- بیتوجهی به ضخامت فریم
- استفاده از کلمپ نامتناسب
- استفاده از پیچ غیراستاندارد
- نصب بدون رعایت گشتاور توصیهشده
- خرید محصولات بدون آنودایز مناسب
- استفاده از آلیاژهای بیکیفیت
راهکارهای کاربردی برای انتخاب بهترین کلمپ میانی
انتخاب صحیح نیازمند بررسی همزمان چند عامل است. رعایت توصیههای زیر احتمال خطا را به حداقل میرساند.
مشخصات پنل را مبنای انتخاب قرار دهید
همیشه ابتدا دیتاشیت پنل بررسی شود و سپس کلمپ خریداری گردد.
از تجهیزات استاندارد استفاده کنید
آلیاژ مناسب، پیچ استیل ضدزنگ و آنودایز باکیفیت، عمر سازه را افزایش میدهد.
برندهای معتبر را انتخاب کنید
کیفیت ماشینکاری، دقت ابعاد و استحکام مکانیکی در محصولات معتبر بسیار بالاتر است.
گشتاور نصب را رعایت کنید
سفت کردن بیش از اندازه پیچ، همانقدر خطرناک است که شل بستن آن.
از تطابق کامل اجزای سیستم اطمینان حاصل کنید
کلمپ، پیچ، مهره، ریل و پنل باید به عنوان یک مجموعه سازگار انتخاب شوند.
سناریوی اجرایی؛ انتخاب کلمپ مناسب در یک نیروگاه خورشیدی
فرض کنید قرار است یک نیروگاه خورشیدی ۲۰۰ کیلوواتی روی سقف کارخانه نصب شود.
پنلهای انتخابشده دارای فریم ۳۵ میلیمتری هستند.
در ابتدا تیم خرید تصمیم میگیرد برای کاهش هزینه از کلمپهای ۳۰ میلیمتری موجود در انبار استفاده کند.
پس از بررسی مهندس ناظر مشخص میشود:
- فشار کافی روی قاب ایجاد نمیشود.
- امکان حرکت پنل در باد شدید وجود دارد.
- استاندارد نصب رعایت نشده است.
در نتیجه، تمام کلمپها با مدل ۳۵ میلیمتری جایگزین میشوند.
پس از نصب مجدد:
- توزیع نیرو یکنواخت میشود.
- اتصال کاملاً پایدار باقی میماند.
- احتمال آسیب به قاب پنل از بین میرود.
- سیستم موفق به دریافت تأییدیه فنی میشود.
این مثال نشان میدهد که اختلاف تنها ۵ میلیمتر میتواند بر عملکرد کل نیروگاه اثر بگذارد.
آیا کلمپ بزرگتر استحکام بیشتری ایجاد میکند؟
یکی از باورهای نادرست این است که استفاده از کلمپ ۴۰ میلیمتری برای همه پنلها ایمنی بیشتری ایجاد میکند.
در واقع چنین برداشتی صحیح نیست.
استحکام اتصال زمانی به حداکثر میرسد که ارتفاع کلمپ با ضخامت قاب برابر باشد. هرگونه اختلاف ارتفاع موجب کاهش کیفیت اتصال خواهد شد، حتی اگر کلمپ از آلیاژ بسیار مقاومی ساخته شده باشد.
جمعبندی
انتخاب میان کلمپ میانی ۳۰، ۳۵ و ۴۰ میلیمتری نباید بر اساس حدس، قیمت یا موجودی انبار انجام شود. مهمترین معیار، ضخامت واقعی فریم پنل خورشیدی است و پس از آن باید عواملی مانند کیفیت آلیاژ، استاندارد ساخت، نوع پیچ، شرایط اقلیمی و سازگاری با سازه نیز بررسی شوند.
اگر ارتفاع کلمپ دقیقاً با ضخامت قاب مطابقت داشته باشد، نیرو به شکل یکنواخت توزیع میشود، استحکام اتصال افزایش مییابد و عمر مفید سیستم نصب بیشتر خواهد شد. در مقابل، انتخاب نادرست میتواند باعث آسیب به قاب پنل، کاهش ایمنی و افزایش هزینههای نگهداری شود. بنابراین بهترین تصمیم، استفاده از کلمپی است که مطابق مشخصات فنی پنل و توصیههای سازنده انتخاب شده باشد.
سوالات متداول
کلمپ میانی ۳۰ میلیمتری برای چه پنلهایی مناسب است؟
این مدل برای پنلهایی با فریم ۳۰ میلیمتری طراحی شده و باید تنها روی همین نوع قاب مورد استفاده قرار گیرد.
آیا میتوان از کلمپ ۳۵ میلیمتری برای پنل ۴۰ میلیمتری استفاده کرد؟
خیر. اختلاف ارتفاع باعث ایجاد فشار نامناسب شده و استحکام اتصال را کاهش میدهد.
رایجترین اندازه کلمپ میانی در بازار کدام است؟
در بسیاری از پروژههای تجاری و صنعتی، کلمپ ۳۵ میلیمتری بیشترین کاربرد را دارد؛ زیرا تعداد زیادی از پنلهای رایج دارای فریم ۳۵ میلیمتری هستند.
ضخامت فریم پنل را چگونه تشخیص دهیم؟
بهترین روش، بررسی دیتاشیت سازنده است. در صورت نبود اطلاعات، میتوان ضخامت قاب را با کولیس اندازهگیری کرد.
آیا کیفیت آلیاژ کلمپ اهمیت دارد؟
بله. استفاده از آلومینیوم اکسترود شده باکیفیت و پوشش آنودایز مناسب، مقاومت در برابر خوردگی و طول عمر اتصال را افزایش میدهد.
اگر کلمپ بیش از حد سفت شود چه اتفاقی میافتد؟
اعمال گشتاور بیش از مقدار توصیهشده میتواند موجب تغییر شکل قاب پنل، آسیب به اتصال و حتی کاهش دوام سیستم شود.
آیا شرایط آبوهوایی در انتخاب کلمپ تأثیر دارد؟
بله. در مناطق بادخیز، برفی یا دارای رطوبت بالا، انتخاب کلمپ استاندارد با آلیاژ مقاوم، پوشش مناسب و پیچ استیل ضدزنگ اهمیت بیشتری پیدا میکند.
مهمترین معیار انتخاب کلمپ میانی چیست؟
مهمترین معیار، تطابق کامل ارتفاع کلمپ با ضخامت فریم پنل خورشیدی است. پس از آن، کیفیت ساخت، استانداردهای تولید، نوع سازه و شرایط محیطی باید مورد توجه قرار گیرند.
