مقدمه
استحکام مکانیکی پنلهای خورشیدی یکی از مهمترین عوامل مؤثر بر عملکرد بلندمدت نیروگاههای فتوولتائیک است. اگرچه کیفیت ماژولها، اینورترها و سازههای نگهدارنده اهمیت زیادی دارد، اما تجهیزات کوچکتری مانند کلمپهای انتهایی نیز نقش تعیینکنندهای در ایمنی و پایداری کل سیستم ایفا میکنند.
در میان اجزای نصب پنل خورشیدی، کلمپ انتهایی وظیفه تثبیت آخرین پنل هر ردیف را بر عهده دارد. هرگونه خطا در انتخاب یا نصب این قطعه میتواند باعث جابهجایی پنل، ایجاد تنش مکانیکی و حتی آسیب به ساختار نیروگاه شود. به همین دلیل، آشنایی با نحوه نصب گام به گام کلمپ انتهایی روی ریلهای آلومینیومی برای مجریان و پیمانکاران پروژههای خورشیدی ضروری است.

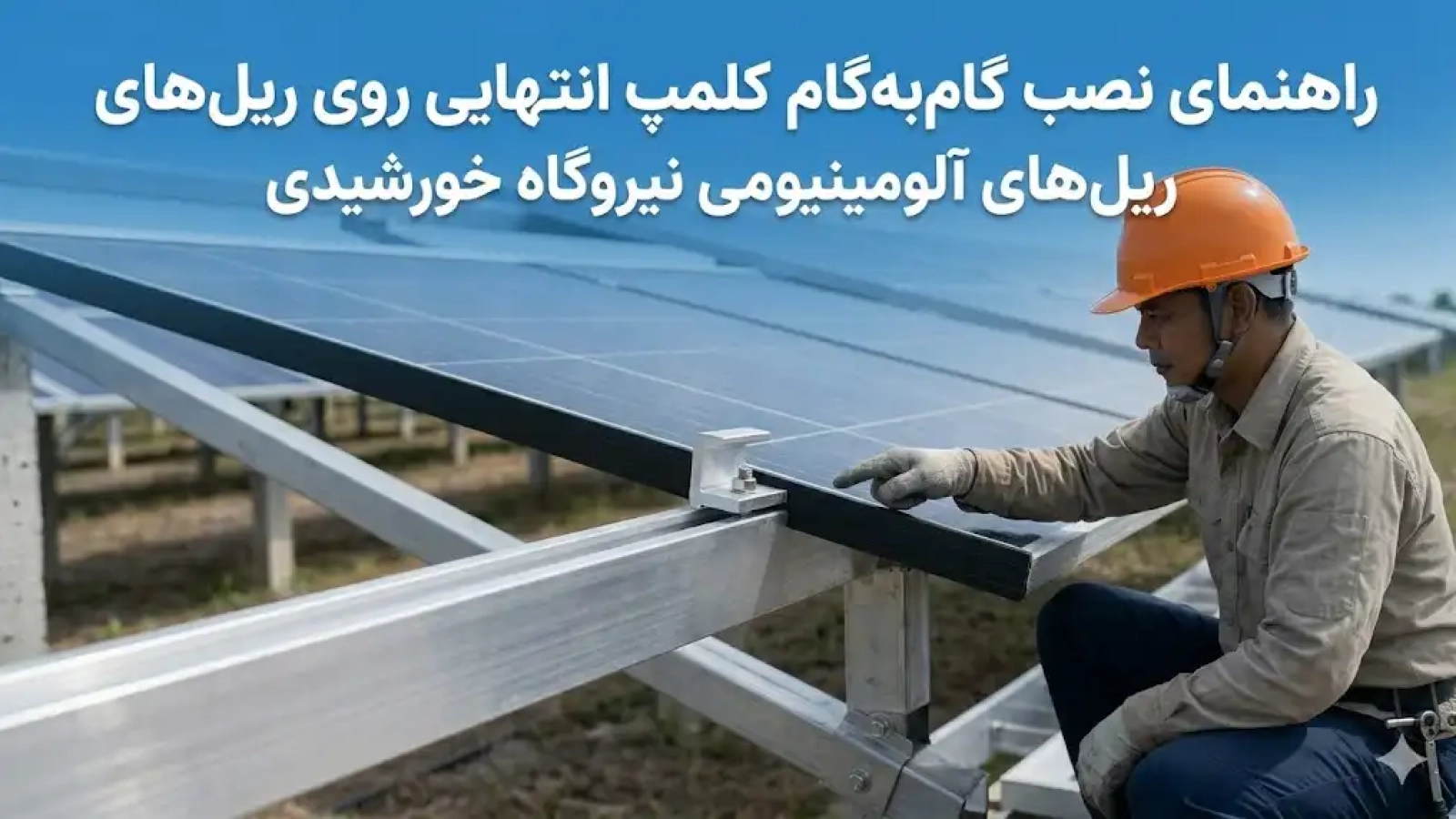

نحوه نصب کلمپ انتهایی روی ریل آلومینیومی چیست؟
کلمپ انتهایی یا End Clamp قطعهای آلومینیومی است که در ابتدا و انتهای ردیف پنلهای خورشیدی نصب میشود. این قطعه با استفاده از پیچ و مهره مخصوص به ریل آلومینیومی متصل شده و پنل را در جای خود ثابت نگه میدارد.
هدف اصلی از نصب کلمپ انتهایی جلوگیری از حرکت پنل در برابر نیروهای ناشی از باد، ارتعاشات و تغییرات دمایی است. علاوه بر این، نصب صحیح کلمپ باعث توزیع یکنواخت فشار روی فریم پنل میشود و از ایجاد آسیبهای احتمالی جلوگیری میکند.
کلمپ انتهایی چگونه روی ریل آلومینیومی نصب میشود؟
برای نصب کلمپ انتهایی روی ریل آلومینیومی، ابتدا پنل خورشیدی در موقعیت نهایی قرار میگیرد. سپس مهره کشویی داخل شیار ریل قرار داده میشود و کلمپ انتهایی روی لبه فریم پنل نصب میگردد. در مرحله آخر، پیچ با گشتاور توصیهشده توسط سازنده سفت میشود تا پنل به صورت ایمن روی سازه ثابت شود.
کلمپ انتهایی چیست و چه وظیفهای دارد؟
کلمپ انتهایی یکی از مهمترین اتصالات سیستم نصب پنل خورشیدی محسوب میشود. این قطعه معمولاً از آلومینیوم آنودایز شده یا آلیاژهای مقاوم در برابر خوردگی تولید میشود.
وظایف اصلی کلمپ انتهایی عبارتاند از:
- تثبیت پنل در ابتدا و انتهای ردیف
- جلوگیری از حرکت طولی پنل
- توزیع مناسب فشار روی فریم
- افزایش مقاومت در برابر باد
- حفظ فاصله استاندارد پنل و ریل
- افزایش ایمنی سازه خورشیدی
اجزای مورد نیاز برای نصب کلمپ انتهایی
پیش از شروع عملیات نصب باید تمامی تجهیزات مورد نیاز آماده باشند.
این تجهیزات شامل موارد زیر هستند:
کلمپ انتهایی
کلمپ باید با ضخامت فریم پنل سازگار باشد.
ریل آلومینیومی
ریل نقش تکیهگاه اصلی پنل را ایفا میکند.
پیچ استیل ضدزنگ
معمولاً از پیچهای استنلس استیل A2 یا A4 استفاده میشود.
مهره کشویی یا T-Nut
این قطعه داخل شیار ریل قرار میگیرد و محل اتصال کلمپ را فراهم میکند.
آچار ترک متر
برای اعمال گشتاور استاندارد ضروری است.
تجهیزات ایمنی
دستکش، کفش ایمنی و تجهیزات کار در ارتفاع از ملزومات نصب محسوب میشوند.
اهمیت نصب صحیح کلمپ انتهایی در نیروگاه خورشیدی
نیروگاههای خورشیدی در طول عمر خود با شرایط محیطی مختلفی مواجه میشوند.
از یک سو، بادهای شدید میتوانند فشار قابل توجهی به پنلها وارد کنند. از سوی دیگر، تغییرات دمایی باعث انبساط و انقباض متوالی سازه خواهد شد.
اگر کلمپ انتهایی به درستی نصب نشود، مشکلات زیر به وجود میآید:
- کاهش استحکام سازه
- جابهجایی پنل
- آسیب به فریم ماژول
- افزایش لرزش
- کاهش طول عمر تجهیزات
- افزایش هزینه تعمیرات
به همین دلیل، رعایت دستورالعمل نصب اهمیت بسیار زیادی دارد.
استانداردهای مهم در نصب کلمپ انتهایی
تطابق با مشخصات سازنده پنل
هر تولیدکننده محدوده مشخصی برای محل نصب کلمپ تعیین میکند.
بنابراین، مجری باید پیش از اجرا دفترچه فنی پنل را بررسی کند.
رعایت گشتاور پیچ
گشتاور نامناسب یکی از رایجترین دلایل خرابی اتصالات است.
در نتیجه، استفاده از آچار ترک متر توصیه میشود.
استفاده از قطعات مقاوم در برابر خوردگی
نیروگاههای خورشیدی معمولاً در فضای باز نصب میشوند.
به همین علت، مقاومت در برابر رطوبت و خوردگی اهمیت ویژهای دارد.
رعایت فاصله مجاز نصب
کلمپ باید در محدوده تعیینشده توسط سازنده روی فریم قرار گیرد.
این موضوع از تمرکز تنش روی پنل جلوگیری میکند.
آموزش گام به گام نصب کلمپ انتهایی روی ریل آلومینیومی
مرحله اول: بررسی نقشه نصب
پیش از شروع کار، نقشه سازه و جانمایی پنلها باید بررسی شود.
این اقدام از بروز خطاهای اجرایی جلوگیری میکند.
مرحله دوم: نصب ریلهای آلومینیومی
ابتدا تیم نصب ریلها را روی سازه اصلی ثابت میکند.
سپس تراز بودن تمامی ریلها کنترل میشود.
مرحله سوم: قرار دادن پنل در موقعیت نهایی
در ادامه، نصاب پنل خورشیدی را روی ریل قرار میدهد.
در این مرحله باید فاصلههای طراحیشده رعایت شوند.
مرحله چهارم: قرار دادن مهره کشویی
مهره کشویی داخل شیار ریل قرار میگیرد.
این قطعه محل اتصال پیچ کلمپ را فراهم میکند.
مرحله پنجم: نصب کلمپ انتهایی
اکنون کلمپ روی لبه فریم پنل قرار میگیرد.
سپس پیچ از داخل سوراخ کلمپ عبور داده میشود.
مرحله ششم: تنظیم موقعیت کلمپ
پیش از سفت کردن نهایی، موقعیت دقیق کلمپ کنترل میشود.
در نتیجه، فشار به صورت یکنواخت روی فریم توزیع خواهد شد.
مرحله هفتم: اعمال گشتاور استاندارد
در این مرحله تکنسین با استفاده از آچار ترک متر پیچ را سفت میکند.
مقدار گشتاور باید مطابق توصیه سازنده باشد.
مرحله هشتم: بازبینی نهایی
پس از نصب، تمامی اتصالات بررسی میشوند.
علاوه بر این، فاصله پنلها و وضعیت کلمپها نیز کنترل خواهد شد.
خطاهای رایج هنگام نصب کلمپ انتهایی
با وجود سادگی ظاهری این قطعه، برخی اشتباهات میتوانند خسارتهای قابل توجهی ایجاد کنند.
استفاده از کلمپ نامناسب
کلمپ باید با ضخامت فریم پنل مطابقت داشته باشد.
سفت کردن بیش از حد پیچ
گشتاور بیش از حد ممکن است باعث آسیب به فریم پنل شود.
اعمال گشتاور کمتر از حد استاندارد
در این حالت احتمال شل شدن اتصال افزایش پیدا میکند.
نصب خارج از محدوده مجاز
چنین خطایی تنشهای مکانیکی ناخواسته ایجاد میکند.
استفاده از قطعات بیکیفیت
کیفیت پایین تجهیزات عمر مفید سیستم را کاهش میدهد.
۵ راهکار برای نصب اصولی کلمپ انتهایی
استفاده از تجهیزات استاندارد
قطعات باکیفیت عملکرد مطمئنتری ارائه میدهند.
مطالعه دفترچه فنی پنل
توصیههای سازنده باید مبنای اجرای پروژه قرار گیرد.
استفاده از آچار ترک متر
کنترل دقیق گشتاور احتمال خطا را کاهش میدهد.
بازبینی پس از نصب
بررسی نهایی از بروز مشکلات آینده جلوگیری میکند.
آموزش نیروی اجرایی
نیروهای آموزشدیده کیفیت نصب بالاتری ارائه میدهند.
سناریوی اجرایی در یک نیروگاه خورشیدی
فرض کنید یک نیروگاه خورشیدی ۵ مگاواتی روی زمین در حال اجرا است.
در این پروژه، تیم نصب پس از تکمیل ریلهای آلومینیومی، پنلها را روی سازه قرار میدهد. سپس مهرههای کشویی را داخل شیار ریل قرار میدهد و کلمپهای انتهایی را در دو سمت هر ردیف نصب میکند.
پس از تنظیم موقعیت قطعات، تکنسینها پیچها را با گشتاور توصیهشده سفت میکنند. در نهایت، تیم کنترل کیفیت تمامی اتصالات را بازبینی میکند تا اطمینان حاصل شود پنلها در برابر بار باد و شرایط محیطی مقاومت کافی دارند.
مزایای نصب صحیح کلمپ انتهایی
اجرای اصولی این قطعه مزایای متعددی به همراه دارد.
مهمترین مزایا عبارتاند از:
- افزایش ایمنی پنلها
- کاهش احتمال جابهجایی
- افزایش مقاومت در برابر باد
- جلوگیری از آسیب فریم
- افزایش طول عمر سیستم نصب
- کاهش هزینه تعمیر و نگهداری
علاوه بر این، نصب صحیح باعث حفظ عملکرد پایدار نیروگاه در طول سالهای بهرهبرداری میشود.
جمعبندی
کلمپ انتهایی یکی از کوچکترین اما مهمترین اجزای سیستم نصب پنل خورشیدی است. این قطعه وظیفه تثبیت پنلها را بر عهده دارد و نقش مستقیمی در ایمنی سازه ایفا میکند.
از طرف دیگر، رعایت مراحل نصب، استفاده از تجهیزات استاندارد و اعمال گشتاور مناسب اهمیت بسیار زیادی دارد. بنابراین، مجریان پروژه باید دستورالعملهای فنی سازندگان را به دقت رعایت کنند تا نیروگاه خورشیدی از حداکثر استحکام و دوام برخوردار شود.
سوالات متداول
کلمپ انتهایی چه کاربردی در نیروگاه خورشیدی دارد؟
این قطعه پنلهای ابتدا و انتهای هر ردیف را روی ریل آلومینیومی ثابت میکند.
کلمپ انتهایی از چه جنسی ساخته میشود؟
بیشتر تولیدکنندگان از آلومینیوم آنودایز شده و پیچهای استیل ضدزنگ استفاده میکنند.
آیا همه کلمپهای انتهایی برای تمام پنلها مناسب هستند؟
خیر. ضخامت فریم پنل باید با ابعاد کلمپ مطابقت داشته باشد.
چرا استفاده از آچار ترک متر اهمیت دارد؟
این ابزار گشتاور استاندارد را اعمال میکند و از آسیب به پنل یا شل شدن اتصال جلوگیری میکند.
محل نصب کلمپ انتهایی چگونه تعیین میشود؟
سازنده پنل در دفترچه فنی محدوده مجاز نصب را مشخص میکند.
مهمترین خطای نصب کلمپ چیست؟
استفاده از گشتاور نامناسب یکی از رایجترین خطاها محسوب میشود.
آیا کلمپ انتهایی در برابر خوردگی مقاوم است؟
بله، در صورت استفاده از آلومینیوم آنودایز شده و استیل ضدزنگ مقاومت بالایی خواهد داشت.
هر چند وقت یکبار باید اتصالات بازبینی شوند؟
بازرسی دورهای سالانه برای نیروگاههای خورشیدی توصیه میشود.
