تفاوت کلمپ میانی و کلمپ انتهایی چیست؟
کلمپ میانی و کلمپ انتهایی دو قطعه کلیدی در سیستم نصب پنل خورشیدی هستند که وظیفه تثبیت ماژولها روی ریل را بر عهده دارند. کلمپ میانی برای اتصال دو پنل مجاور به یکدیگر استفاده میشود، در حالی که کلمپ انتهایی آخرین پنل هر ردیف را به سازه متصل و مهار میکند. مهمترین تفاوت این دو قطعه در محل نصب، شکل ظاهری، نحوه اعمال نیرو، کاربرد و تعداد موردنیاز در هر آرایه خورشیدی است. انتخاب صحیح هر کدام، استحکام مکانیکی، مقاومت در برابر باد و طول عمر سیستم را به شکل قابل توجهی افزایش میدهد.

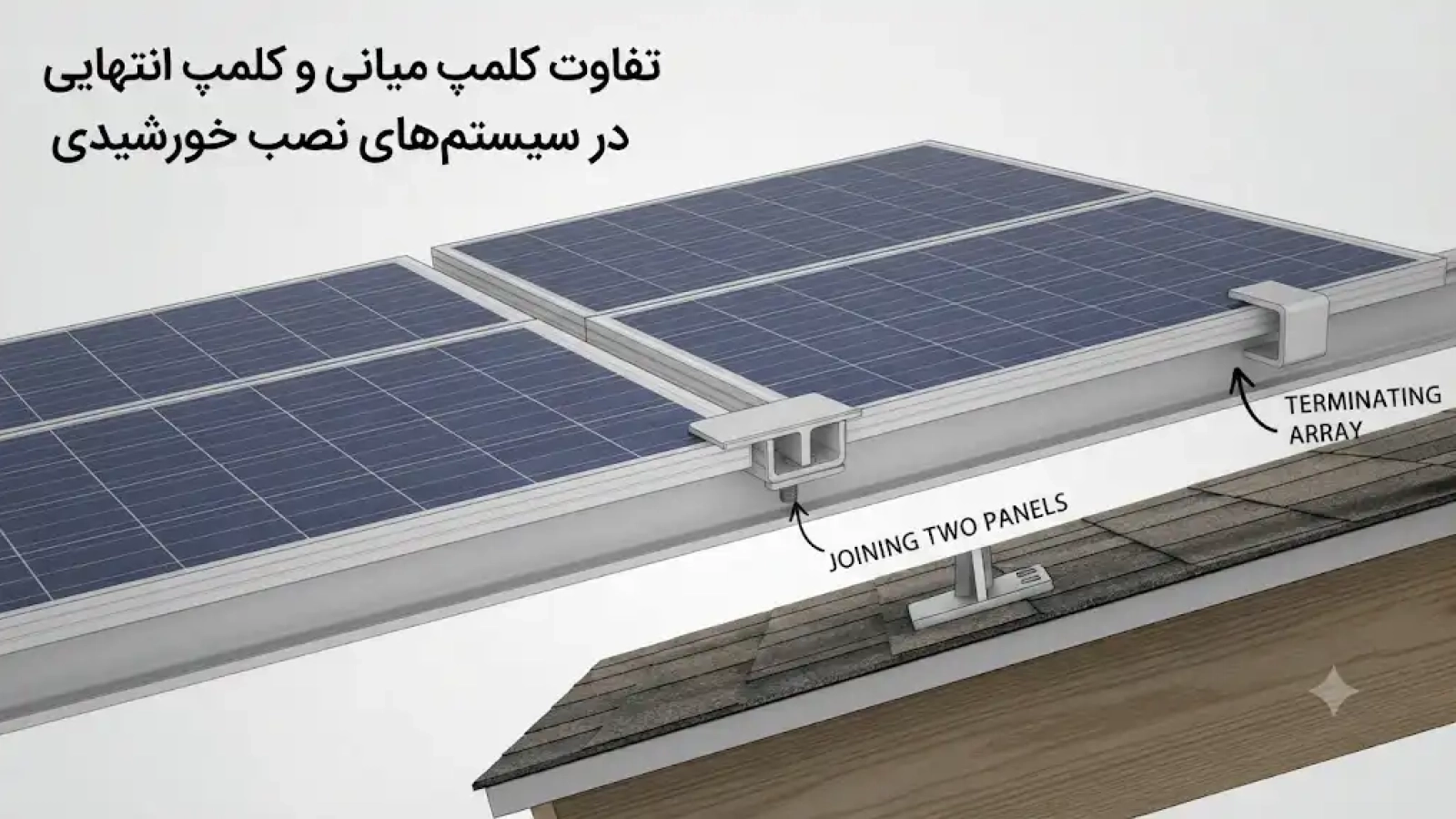

تفاوت کلمپ میانی و کلمپ انتهایی در سیستمهای نصب خورشیدی
استحکام مکانیکی یکی از مهمترین عوامل موفقیت هر نیروگاه خورشیدی محسوب میشود. اگرچه پنلهای خورشیدی بیشترین توجه را به خود جلب میکنند، اما عملکرد صحیح آنها تا حد زیادی به کیفیت سیستم نصب وابسته است. در میان اجزای مختلف سازه، کلمپهای نگهدارنده نقش بسیار مهمی در تثبیت پنلها، جلوگیری از جابهجایی و تحمل نیروهای ناشی از باد، برف و ارتعاشات ایفا میکنند.
از میان انواع تجهیزات نصب، کلمپ میانی و کلمپ انتهایی بیشترین کاربرد را دارند. بسیاری از مجریان تازهکار تصور میکنند این دو قطعه تنها از نظر ظاهر تفاوت دارند، در حالی که هر یک برای موقعیت مشخصی طراحی شدهاند و استفاده نادرست از آنها میتواند باعث کاهش ایمنی سازه، آسیب به قاب پنل و حتی ابطال گارانتی تجهیزات شود.
شناخت تفاوت کلمپ میانی و کلمپ انتهایی، علاوه بر افزایش کیفیت اجرا، موجب کاهش هزینههای تعمیر و نگهداری، بهبود توزیع نیرو و افزایش عمر مفید سیستم نصب خواهد شد. به همین دلیل، آشنایی با ساختار، کاربرد، استانداردهای فنی و نکات اجرایی این قطعات برای تمامی طراحان، پیمانکاران و بهرهبرداران نیروگاههای خورشیدی ضروری است.
کلمپ در سیستم نصب پنل خورشیدی چیست؟
کلمپ یا Solar Clamp قطعهای مکانیکی است که پنل خورشیدی را روی ریل آلومینیومی یا سازه فلزی ثابت نگه میدارد. این قطعه معمولاً از آلومینیوم آنودایز شده، فولاد ضدزنگ یا ترکیبی از هر دو ساخته میشود تا در برابر خوردگی، اشعه UV، رطوبت و تغییرات دمایی مقاومت بالایی داشته باشد.
هر کلمپ به کمک پیچ، مهره و اسلات مخصوص روی ریل نصب شده و نیروی فشاری کنترلشدهای را به قاب پنل وارد میکند. این فشار باید به اندازهای باشد که پنل در جای خود ثابت بماند اما موجب تغییر شکل یا آسیب به فریم آلومینیومی نشود.
دو نوع اصلی این تجهیزات عبارتاند از:
- کلمپ میانی (Mid Clamp)
- کلمپ انتهایی (End Clamp)
هر دو قطعه در کنار یکدیگر ساختار مکانیکی آرایه خورشیدی را تکمیل میکنند.
کلمپ میانی چیست؟
کلمپ میانی قطعهای است که بین دو پنل خورشیدی نصب میشود و بهصورت همزمان دو قاب مجاور را مهار میکند.
طراحی این قطعه به گونهای است که دو لبه متقارن دارد. هر سمت کلمپ روی قاب یکی از پنلها قرار گرفته و با اعمال فشار یکنواخت، هر دو ماژول را روی ریل ثابت نگه میدارد.
از مهمترین ویژگیهای کلمپ میانی میتوان به موارد زیر اشاره کرد:
- اتصال همزمان دو پنل
- ایجاد فاصله استاندارد بین ماژولها
- توزیع متعادل نیرو
- کاهش تنش روی قاب پنل
- افزایش استحکام کل آرایه
در اغلب نیروگاههای خورشیدی، تعداد کلمپهای میانی از سایر انواع بیشتر است، زیرا بین تمام پنلهای مجاور مورد استفاده قرار میگیرند.
کلمپ انتهایی چیست؟
کلمپ انتهایی برای مهار اولین و آخرین پنل هر ردیف طراحی شده است.
برخلاف نوع میانی، این قطعه تنها یک سمت فریم پنل را درگیر میکند و سمت دیگر آن بهصورت صاف یا زاویهدار روی ریل قرار میگیرد.
وظیفه اصلی کلمپ انتهایی جلوگیری از حرکت جانبی، بلند شدن پنل در اثر باد و حفظ پایداری انتهای آرایه است.
ویژگیهای اصلی این قطعه شامل موارد زیر است:
- تثبیت پنلهای کناری
- مقاومت بالا در برابر نیروهای کششی
- طراحی متناسب با ضخامت فریم پنل
- نصب سریع
- تحمل بارهای ناشی از باد
جدول مقایسه کلمپ میانی و کلمپ انتهایی
| ویژگی | کلمپ میانی | کلمپ انتهایی |
|---|---|---|
| محل نصب | بین دو پنل | ابتدا و انتهای ردیف |
| تعداد پنل قابل اتصال | دو پنل | یک پنل |
| شکل ظاهری | دوطرفه | یکطرفه |
| وظیفه اصلی | اتصال پنلهای مجاور | مهار آخرین پنل |
| فاصله بین پنلها | ایجاد فاصله استاندارد | بدون ایجاد فاصله بین دو پنل |
| نحوه توزیع نیرو | متعادل بین دو پنل | متمرکز روی یک پنل |
| تعداد موردنیاز | بیشتر | کمتر |
| مقاومت در برابر باد | بالا | بسیار بالا در لبه آرایه |
| قیمت | معمولاً کمتر | اندکی بیشتر |
| محل استفاده | بخش میانی آرایه | لبههای آرایه |
تفاوتهای فنی کلمپ میانی و کلمپ انتهایی
محل نصب
اصلیترین تفاوت این دو قطعه، محل قرارگیری آنها روی آرایه خورشیدی است.
کلمپ میانی همیشه بین دو ماژول نصب میشود، اما کلمپ انتهایی تنها در دو سر هر ردیف مورد استفاده قرار میگیرد.
به همین دلیل جایگزینی آنها با یکدیگر امکانپذیر نیست.
نحوه اعمال نیرو
در کلمپ میانی، فشار به شکل متقارن روی دو پنل تقسیم میشود.
در مقابل، کلمپ انتهایی تمام نیروی فشاری را به یک قاب منتقل میکند.
همین تفاوت باعث شده طراحی هندسی این دو قطعه کاملاً متفاوت باشد.
طراحی ظاهری
کلمپ میانی دارای دو سطح تماس است.
کلمپ انتهایی تنها یک سطح تماس داشته و سمت دیگر آن برای قرارگیری روی ریل طراحی شده است.
مقاومت در برابر باد
لبههای آرایه بیشترین فشار باد را تحمل میکنند.
به همین علت، کلمپ انتهایی معمولاً ضخامت بیشتری داشته یا از آلیاژ مقاومتری تولید میشود تا بتواند نیروهای ناشی از مکش باد را تحمل کند.
تعداد موردنیاز
فرض کنید در یک ردیف، ده پنل نصب شده باشد.
در چنین شرایطی معمولاً به موارد زیر نیاز خواهید داشت:
- ۱۸ عدد کلمپ میانی
- ۴ عدد کلمپ انتهایی
بنابراین بخش عمده تجهیزات نصب را کلمپهای میانی تشکیل میدهند.
اهمیت انتخاب صحیح کلمپها
اگر کلمپ مناسب انتخاب نشود، مشکلات متعددی به وجود خواهد آمد.
از جمله:
- شکستن قاب پنل
- کاهش مقاومت مکانیکی
- ایجاد لقی در آرایه
- افزایش ارتعاش
- نفوذ رطوبت
- کاهش عمر سیستم
- افزایش احتمال جدا شدن پنل در بادهای شدید
به همین دلیل، انتخاب صحیح این قطعات تنها یک موضوع اجرایی نیست، بلکه مستقیماً بر ایمنی نیروگاه تأثیر میگذارد.
استانداردهای مرتبط با کلمپهای خورشیدی
برای انتخاب و نصب کلمپها باید استانداردهای بینالمللی رعایت شوند.
مهمترین استانداردها عبارتاند از:
IEC 61215
این استاندارد الزامات مکانیکی و دوام پنلهای خورشیدی را مشخص میکند.
IEC 61730
ایمنی تجهیزات نصب و اجزای مکانیکی را مورد بررسی قرار میدهد.
AS/NZS 1170
مربوط به محاسبات بار باد و بارگذاری سازههای خورشیدی است.
Eurocode
در بسیاری از پروژههای اروپایی برای طراحی سازه و انتخاب تجهیزات نصب استفاده میشود.
جنس کلمپهای خورشیدی
کیفیت متریال نقش مستقیمی در دوام سیستم نصب دارد.
رایجترین مواد اولیه عبارتاند از:
آلومینیوم آنودایز شده
مزایا:
- وزن کم
- مقاومت بالا در برابر خوردگی
- نصب آسان
- طول عمر زیاد
فولاد ضدزنگ ۳۰۴ یا ۳۱۶
ویژگیها:
- استحکام بسیار بالا
- مقاومت مناسب در محیطهای مرطوب
- دوام طولانی
معمولاً پیچ و مهرهها از فولاد ضدزنگ ساخته میشوند.
خطاهای رایج هنگام نصب کلمپها
اشتباه در نصب این قطعات میتواند خسارتهای قابل توجهی ایجاد کند.
رایجترین خطاها عبارتاند از:
استفاده از کلمپ نامتناسب با ضخامت فریم
هر پنل دارای ضخامت مشخصی است.
استفاده از کلمپ نامناسب باعث کاهش نیروی گیرایی یا آسیب به قاب خواهد شد.
سفت کردن بیش از حد پیچها
گشتاور بیش از مقدار توصیهشده ممکن است موجب ترک خوردن فریم آلومینیومی شود.
اعمال گشتاور کمتر از حد استاندارد
شل بودن پیچها احتمال حرکت پنل را افزایش میدهد.
استفاده از قطعات بیکیفیت
کلمپهای غیراستاندارد معمولاً پس از چند سال دچار خوردگی یا تغییر شکل میشوند.
نصب اشتباه کلمپ میانی
گاهی مجریان فاصله استاندارد بین پنلها را رعایت نمیکنند.
این موضوع موجب افزایش تنش حرارتی خواهد شد.
راهکارهای کاربردی برای انتخاب و نصب صحیح کلمپها
ضخامت قاب پنل را بررسی کنید
کلمپ باید دقیقاً متناسب با ضخامت فریم انتخاب شود.
گشتاور توصیهشده سازنده را رعایت کنید
استفاده از آچار ترکمتر بهترین روش برای کنترل میزان سفت شدن پیچها است.
از تجهیزات دارای پوشش ضدخوردگی استفاده کنید
این موضوع بهویژه در مناطق ساحلی اهمیت بیشتری دارد.
بار باد منطقه را محاسبه کنید
در مناطق بادخیز ممکن است به تعداد بیشتری کلمپ یا مدلهای تقویتشده نیاز باشد.
تجهیزات نصب را از برندهای معتبر تهیه کنید
کیفیت پایین این قطعات در بلندمدت هزینههای بسیار بیشتری ایجاد خواهد کرد.
سناریوی اجرایی
فرض کنید یک نیروگاه خورشیدی ۱۰۰ کیلوواتی روی سقف یک کارخانه اجرا میشود.
این پروژه دارای ۲۰۰ پنل خورشیدی است که در ردیفهای مختلف نصب شدهاند.
تیم اجرا در ابتدا قصد داشت برای کاهش هزینهها از یک مدل کلمپ در تمام نقاط استفاده کند.
پس از بررسی نقشههای سازه مشخص شد لبههای آرایه تحت بار باد بسیار بیشتری قرار دارند.
بنابراین در قسمتهای انتهایی از کلمپ انتهایی استاندارد و در بخشهای داخلی از کلمپ میانی استفاده شد.
همچنین تمامی پیچها با گشتاور توصیهشده توسط سازنده بسته شدند.
پس از بهرهبرداری، سازه توانست بدون تغییر شکل، چندین طوفان فصلی را پشت سر بگذارد و هیچگونه جابهجایی یا آسیب در پنلها مشاهده نشد. این مثال نشان میدهد رعایت اصول ساده اما تخصصی در انتخاب کلمپها میتواند از هزینههای سنگین تعمیرات و توقف تولید انرژی جلوگیری کند.
آیا میتوان کلمپ میانی را به جای کلمپ انتهایی استفاده کرد؟
پاسخ منفی است.
هر یک از این قطعات برای موقعیت مشخصی طراحی شدهاند.
استفاده نادرست از آنها باعث کاهش مقاومت سازه، توزیع نامناسب نیرو و افزایش احتمال آسیب به پنل خواهد شد.
حتی اگر از نظر ابعاد امکان نصب وجود داشته باشد، عملکرد مکانیکی سیستم مطابق طراحی اولیه نخواهد بود.
نقش کلمپها در افزایش عمر نیروگاه خورشیدی
کیفیت نصب، به اندازه کیفیت پنل و اینورتر اهمیت دارد.
کلمپهای مناسب باعث میشوند:
- نیروها به شکل یکنواخت توزیع شوند.
- قاب پنل دچار تغییر شکل نشود.
- لرزش آرایه کاهش پیدا کند.
- احتمال نفوذ آب کمتر شود.
- استهلاک سازه کاهش یابد.
- هزینه تعمیرات بلندمدت کمتر شود.
- ایمنی کل نیروگاه افزایش یابد.
در نتیجه، سرمایهگذاری روی تجهیزات نصب استاندارد بهطور مستقیم بازده اقتصادی پروژه را بهبود میبخشد.
نکات مهم هنگام خرید کلمپ میانی و کلمپ انتهایی
پیش از خرید این قطعات، مشخصات فنی پروژه باید بهدقت بررسی شود. ضخامت فریم پنل، نوع ریل، شرایط اقلیمی، سرعت باد طراحی و جنس سازه از عواملی هستند که بر انتخاب مدل مناسب اثر میگذارند. علاوه بر این، سازگاری کلمپ با برند سیستم نصب اهمیت زیادی دارد؛ زیرا برخی تولیدکنندگان از پروفیلهای اختصاصی استفاده میکنند که تنها با اتصالات همان برند هماهنگ هستند.
همچنین توصیه میشود محصولاتی انتخاب شوند که دارای ماشینکاری دقیق، پوشش مقاوم در برابر خوردگی و پیچ و مهرههای استنلس استیل باشند. وجود گواهیهای کنترل کیفیت و ارائه مشخصات فنی توسط تولیدکننده نیز میتواند نشانهای از قابلیت اطمینان محصول باشد.
جمعبندی
کلمپ میانی و کلمپ انتهایی اگرچه از نظر ظاهری شباهتهایی دارند، اما از نظر عملکرد، محل نصب، نحوه انتقال نیرو و نقش سازهای کاملاً متفاوت هستند. کلمپ میانی وظیفه اتصال و تثبیت دو پنل مجاور را بر عهده دارد، در حالی که کلمپ انتهایی برای مهار اولین و آخرین پنل هر ردیف طراحی شده است. انتخاب صحیح این قطعات، رعایت استانداردهای نصب، استفاده از متریال باکیفیت و اعمال گشتاور مناسب هنگام بستن پیچها، نقش مهمی در افزایش ایمنی، دوام و بهرهوری نیروگاه خورشیدی دارد. توجه به این جزئیات از بروز آسیبهای مکانیکی جلوگیری کرده و هزینههای نگهداری را در طول عمر پروژه کاهش میدهد.
سوالات متداول
تفاوت اصلی کلمپ میانی و کلمپ انتهایی چیست؟
کلمپ میانی بین دو پنل نصب میشود و هر دو ماژول را همزمان نگه میدارد، اما کلمپ انتهایی در ابتدا یا انتهای ردیف قرار گرفته و تنها یک پنل را مهار میکند.
آیا میتوان از یک نوع کلمپ برای کل نیروگاه استفاده کرد؟
خیر. هر نوع کلمپ برای محل مشخصی طراحی شده و استفاده از یک مدل در تمام نقاط، استحکام و ایمنی سازه را کاهش میدهد.
کدام کلمپ تعداد بیشتری در یک پروژه مصرف میشود؟
در اغلب پروژهها کلمپ میانی به دلیل نصب بین تمام پنلهای مجاور، تعداد بسیار بیشتری نسبت به کلمپ انتهایی موردنیاز است.
بهترین جنس برای کلمپهای خورشیدی چیست؟
آلومینیوم آنودایز شده به همراه پیچ و مهرههای فولاد ضدزنگ، بهترین ترکیب از نظر استحکام، مقاومت در برابر خوردگی و طول عمر محسوب میشود.
چرا رعایت گشتاور بستن پیچها اهمیت دارد؟
گشتاور بیش از حد میتواند به قاب پنل آسیب برساند و گشتاور کمتر از مقدار توصیهشده نیز موجب شل شدن اتصالات و کاهش ایمنی سیستم خواهد شد.
آیا ضخامت قاب پنل در انتخاب کلمپ تأثیر دارد؟
بله. کلمپ باید دقیقاً متناسب با ضخامت فریم پنل انتخاب شود تا فشار بهصورت یکنواخت اعمال شده و اتصال مطمئن ایجاد شود.
کلمپهای استاندارد چه تأثیری بر عملکرد نیروگاه دارند؟
استفاده از کلمپهای استاندارد باعث افزایش پایداری سازه، کاهش لرزش، توزیع صحیح بارهای مکانیکی، افزایش عمر تجهیزات و کاهش هزینههای تعمیر و نگهداری میشود.
مهمترین اشتباه هنگام نصب کلمپهای خورشیدی چیست؟
استفاده از کلمپ نامناسب، رعایت نکردن گشتاور استاندارد، انتخاب قطعات بیکیفیت و نصب نادرست در محلهای تعیینشده، از رایجترین خطاهایی هستند که میتوانند عملکرد و ایمنی سیستم را تحت تأثیر قرار دهند.
